CAD中打断与打断于点命令有什么区别?

2020-07-20 13:33:13
字体:
来源:转载
供稿:网友

对于AutoCAD初学者可能对于打断与打断于点命令这两个看似相似的命令有些困惑,在此小编向大家介绍autoCAD中打断与打断于点命令的区别。

启动命令

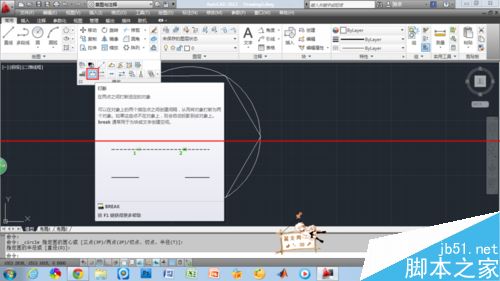

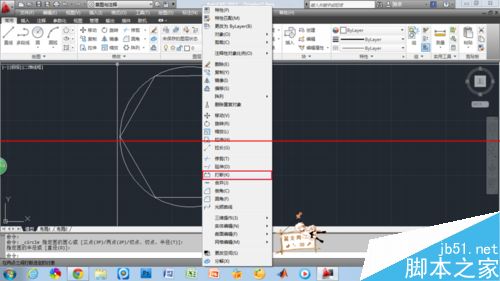

1、启动命令。“默认选项卡”>“修改”面板>“打断”,“打断于点”。或者“修改”工具栏>“打断”选项。或者在命令行输入break(BR)命令。

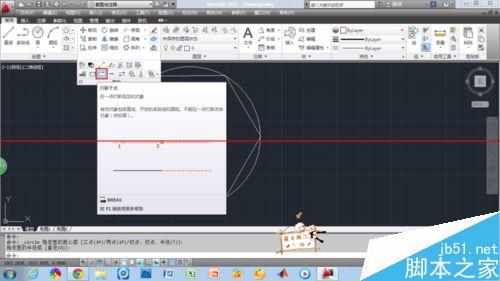

打断于点

1、打断于点就是将对象在某一点处打断,打断之处没有间隙。有效的对象包括直线,开放的多段线,圆弧等,但不能是圆,矩形,多边形等封闭的图形。

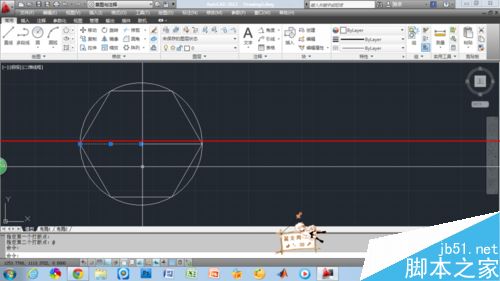

2、执行打断于点命令,选择对象,确定要打断的点,如图中的线段被打断成两个部分。

打断

1、打断则是在两个点之间创建间隔,也就是打断之处存在间隙。

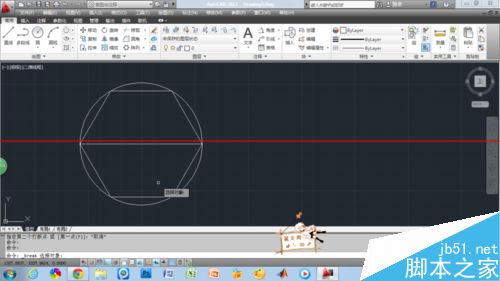

2、对于矩形,多边形等封闭图形,使用打断命令时,不论第一点和第二点的选择顺序是怎样的,删除的总是两点之间较短的部分。

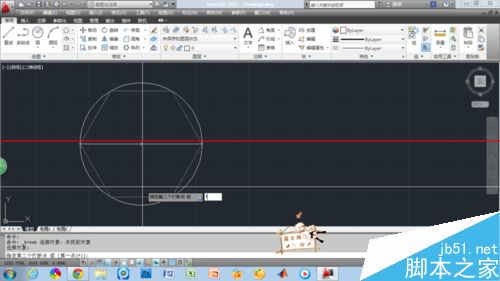

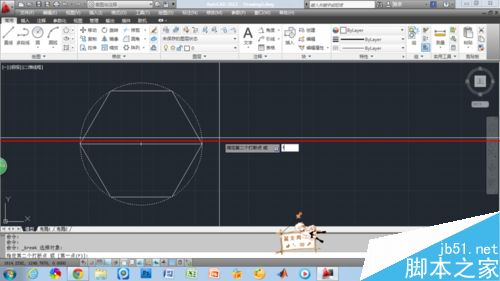

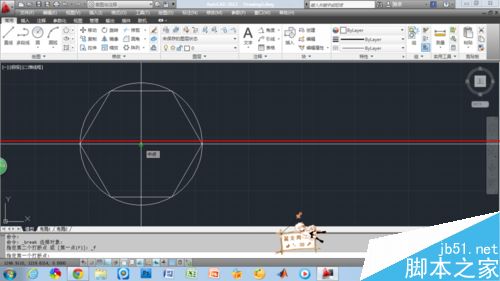

3、执行打断命令,输入f,选择第一点,选择第二点,完成命令

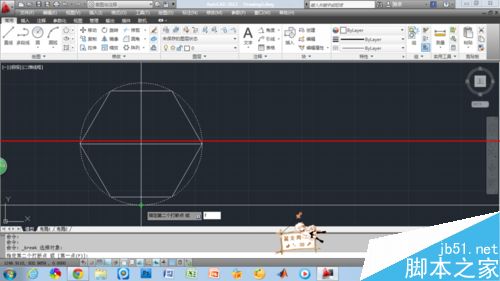

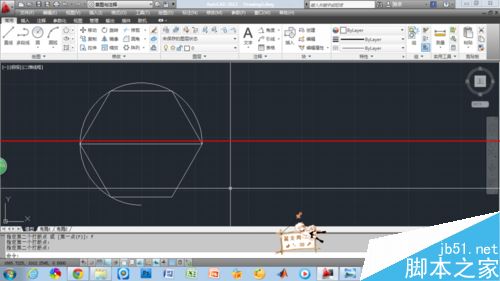

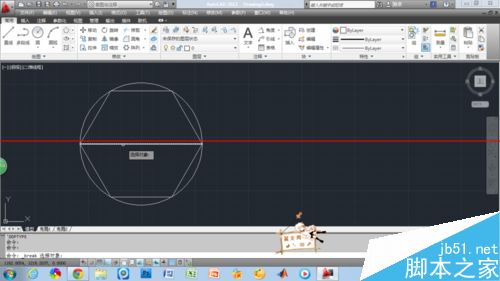

4、对圆使用打断命令时,将沿逆时针方向把第一点到第二点的部分删除。如图所示。

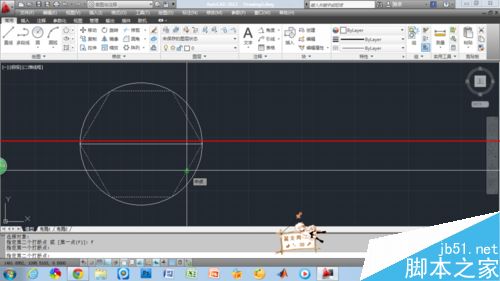

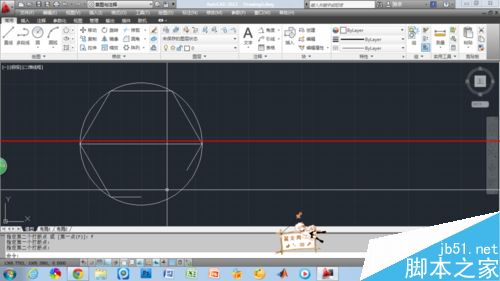

5、两点选择顺序相反。
