下面为大家介绍CAD在国标中怎么同时显示公差代号和极限偏差方法,希望能对大家有所帮助!
方法/步骤
1、如图,怎么同时显示公差代号和极限偏差,以椭圆框中24尺寸为例;

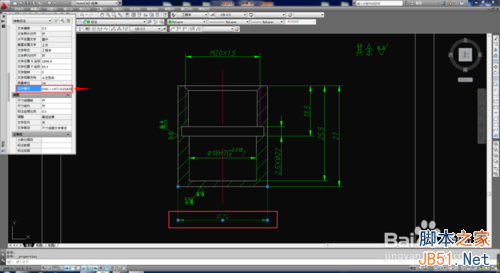

2、选中24的尺寸,然后同时按Ctrl和1,弹出左侧属性框,滑动滚条,在文字替代里输入相关文字;
3、得到如下尺寸;

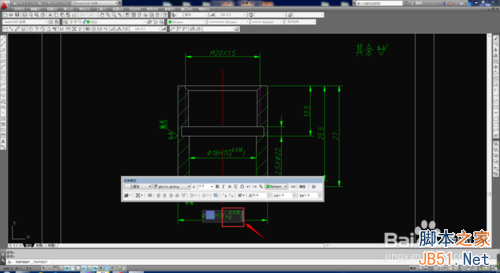

4、双击该尺寸,弹出文字格式框,然后再选中矩形框中的尺寸;

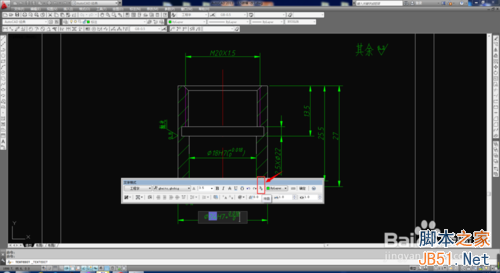

5、点击框中的b/a;

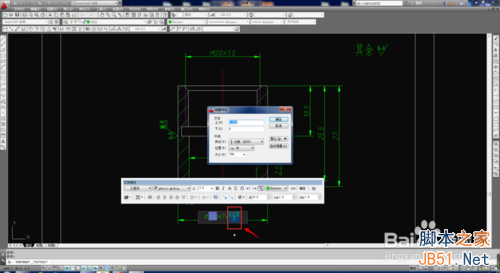

6、选中矩形框中内容,双击,弹出堆叠特性框;

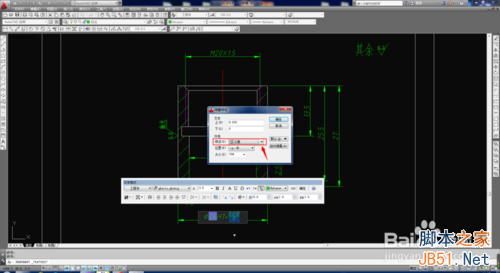

7、在样式里选择公差,点确定;
8、加上括号后点确定;

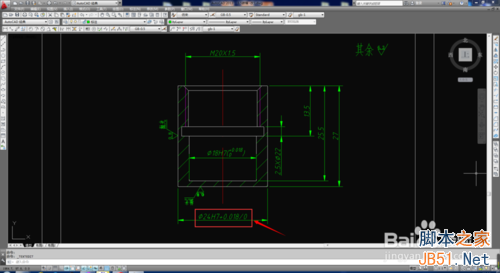

9、最终效果如图,符合国标。
以上就是CAD在国标中怎么同时显示公差代号和极限偏差方法介绍,希望能对大家有所帮助!
