cad剖切命令怎么使用?

2020-07-20 13:31:53
字体:
来源:转载
供稿:网友

cad是画图常用的软件,其中剖切又是三维图形所必须的操作之一,这个操作可以让你更容易的创建一个你想要的三维实体出来,下面就来看一下如何使用剖切命令吧。

1、创建一个三维实体,如下图所示:

2、输入sl命令进入剖切按钮,或者选择修改里的三维操作的剖切命令,在2014中可以直接在三维操作面板上面找到剖切命令

3、选择实体,选择好你创建的实体,会虚线显示你所选择的实体

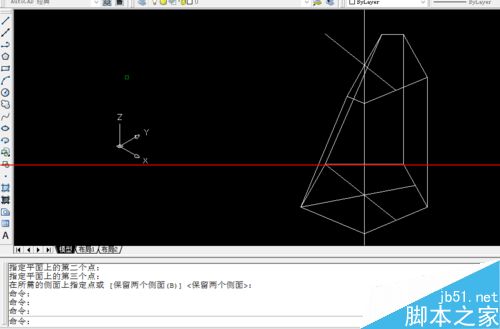

4、按enter键选定,输入3,进入3点剖切,即3点选择一个面,最后选定要保留的侧面,效果如图:

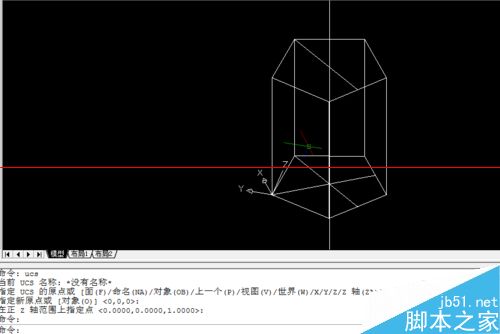

5、当然,你也选择不输入3,但你要新建一个世界,输入ucs,回车,za,回车,选定z轴矢量建立坐标系

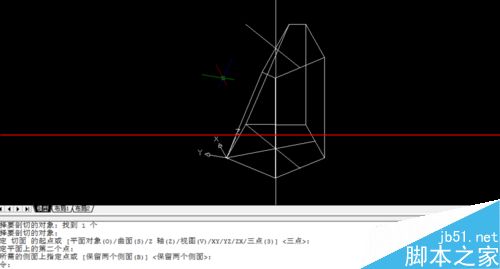

6、然后进入剖切命令,这里选定的两点是用来确定与z轴平行的平面的,所以只要两点就可以了,但是这两点所确定的直线不能与z轴平行,否则命令不成功

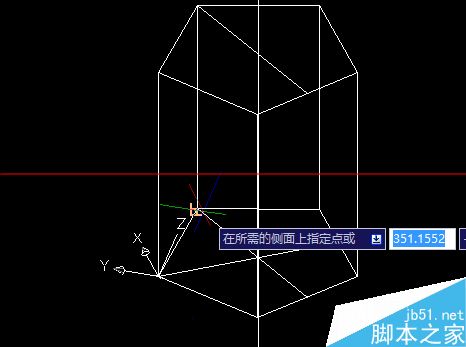

7、选定两点时最好选则与已知的边,如图所示:其中起点为坐标原点,图上显示的是第二个点,至于所需侧面的点就是要保留下来部分上面的任意一点都可以

注意事项:

1、如果在sl命令下不输入3命令,则只能用两点与z轴确立平面,即沿z轴方向剖切

2、所需侧面的点可以是要保留下来实体上的任意一点,但不能是切掉那部分的点,否则会一直提示选择所需侧面的点
