cad中参照旋转功能怎么使用？

cad旋转包括一般旋转、复制旋转以及参照旋转。前两者都是比较容易理解的，而后者是比较抽象的，对很多新手来说理解有些麻烦，故在此单独的来说下参照旋转的具体步骤。

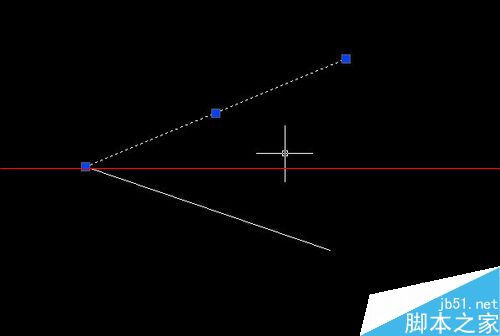

1、打开cad，做两条相交辅助线。注意：参照旋转的前提是二者要有交点，才能让前者参照后者来旋转。

2、选中要旋转的直线。

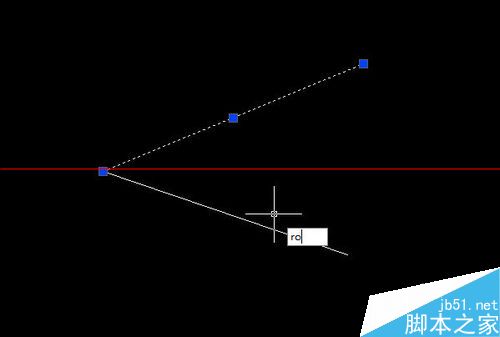

3、输入命令"ro".

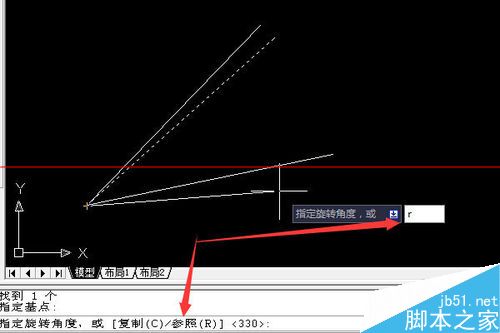

4、再输入参照命令”r“。

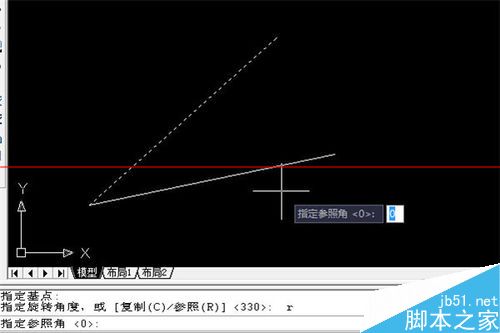

5、指定参照角。

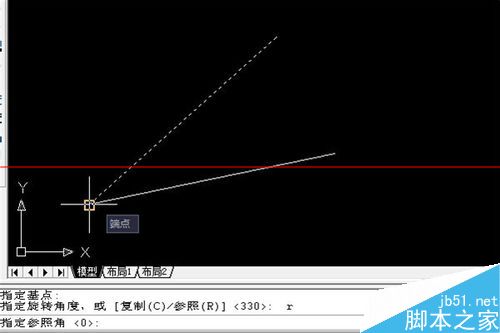

6、第一点指定为交点。

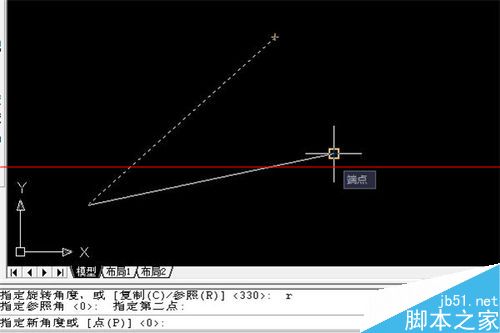

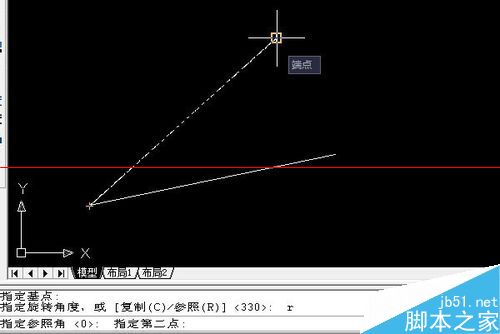

7、第二点指定为要旋转的直线的另一点。

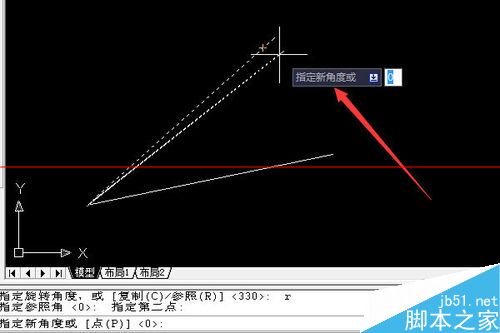

8、指定新角度。给选中的这条指定新的角度，也就是选择参照。

9、选择参照直线的另一点。

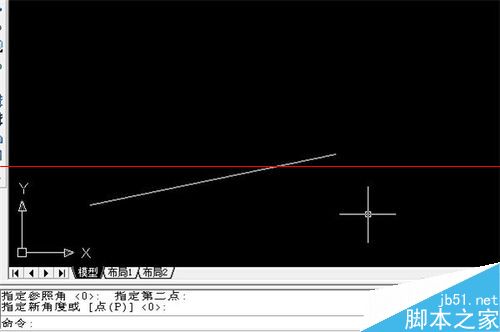

10、完成。这样就把上面的线旋转到了下面这条线的方向上，二者完全重合。

注意事项：参照旋转首先要注意二者一定要有交点。
