CAD怎么使用斜二测方法绘制长方体？

大家在绘制一些表示图的时候，就可以用斜二测绘制的方法。希望可以帮到大家，小编在这里介绍怎么绘制斜二测图形。举例说明，绘制一个长方体长600 宽200高200。

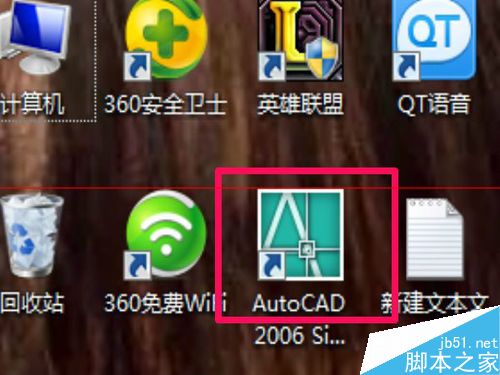

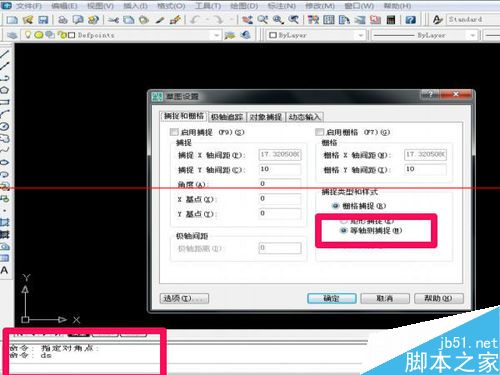

1、首先打开软件，CAD。在打开等轴平面，等轴测扑捉在命令行输入ds。

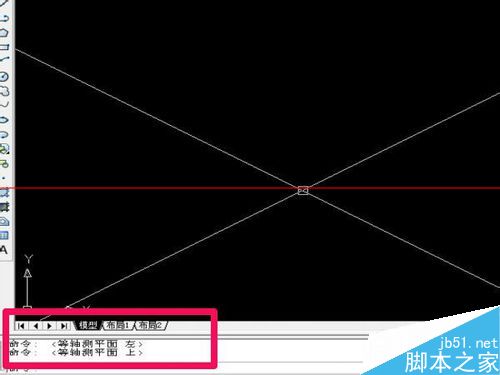

2、然后按快捷键F5切换到等轴测平面上，如图所示命令框中就会显示出来。

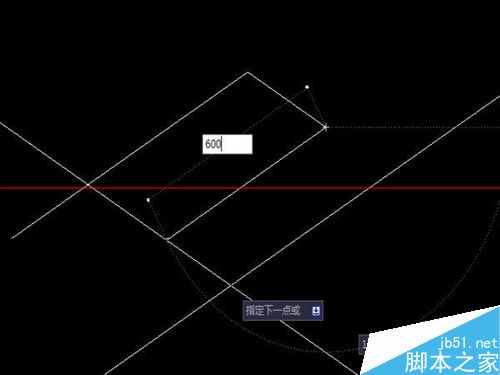

3、开启正交按F8在命令行输入L  然后输入600

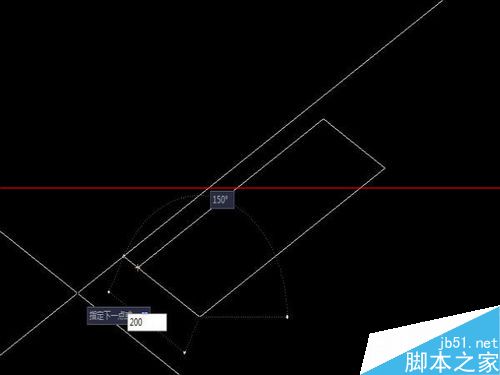

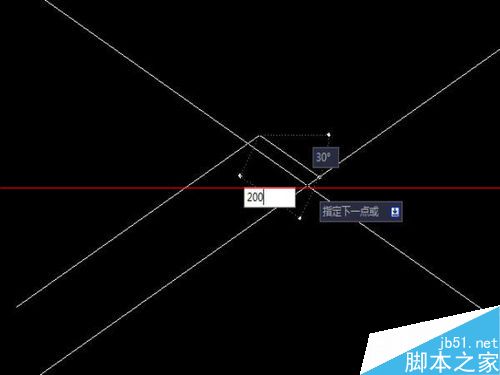

4、在依次输入200，如图所示。

5、在输入600，如图所示。

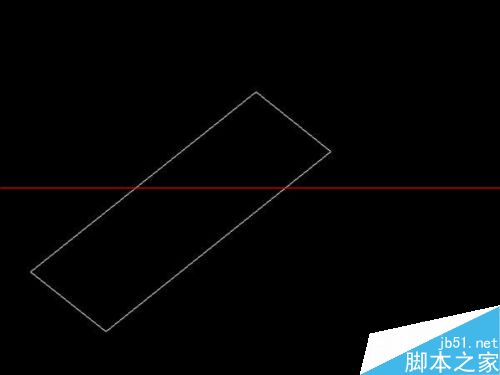

6、在输入200，这样一个矩形就出来了，如图所示。

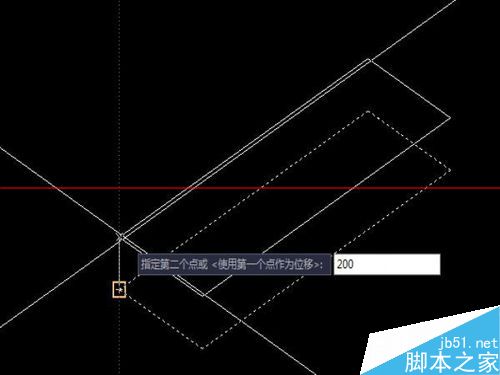

7、在命令框中输入CO，然后选择整个矩形，取消正交按F8，光标垂直在输入高度200

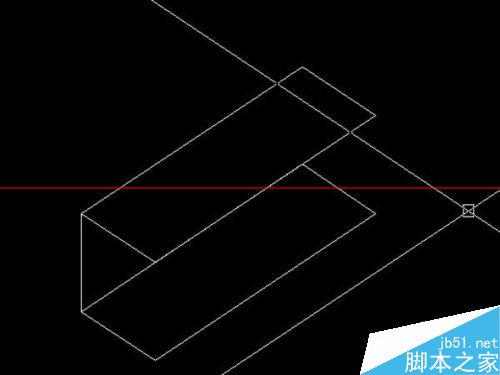

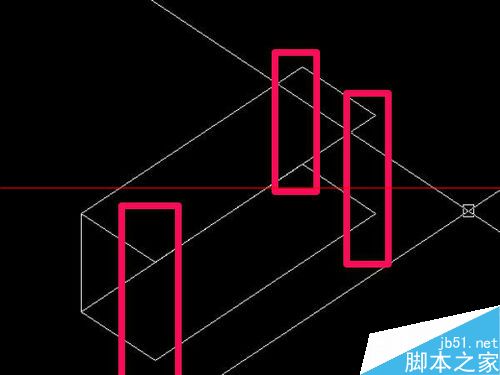

8、然后把其余3个用直线链接起来，如图所示。

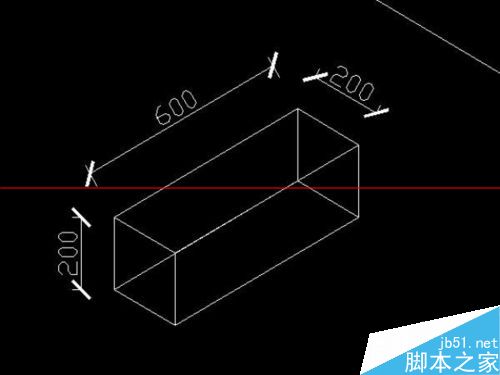

9、这样一个长方体就这样制作出来了，如图所示。

注意事项：要细心，多看命令窗口。
