CAD中拉伸命令的详细使用方法

小编在这篇文章里会细致的向大家介绍AutoCAD中如何使用拉伸命令。

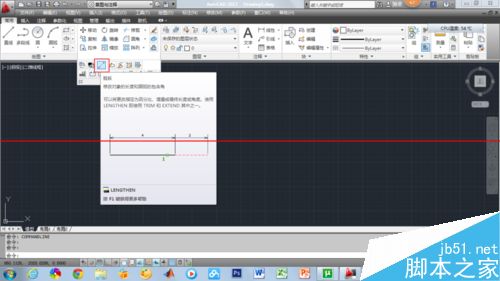

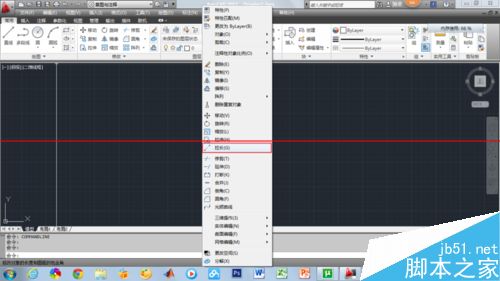

1、启动命令的3种方式：执行修改》拉长；或在修改面板中单击下拉黑色小三角号，选中拉长图标；在命令框中输入Length，简写LEN，都可以启动命令。

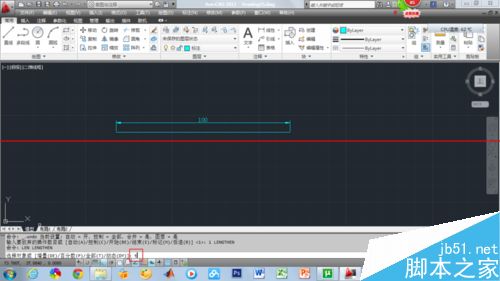

2、拉长命令有四个选项分别是增量（DE），百分数（P），全部（T）和动态（DY），不同的选项，意义不同，使用规则也不同，下面一一介绍。

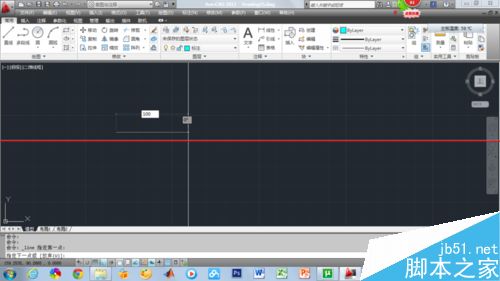

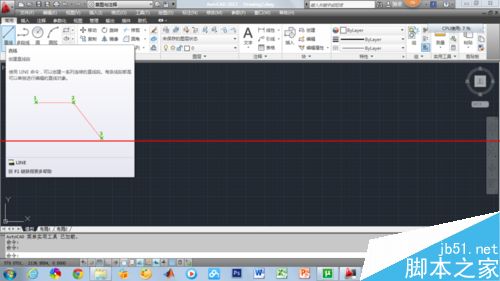

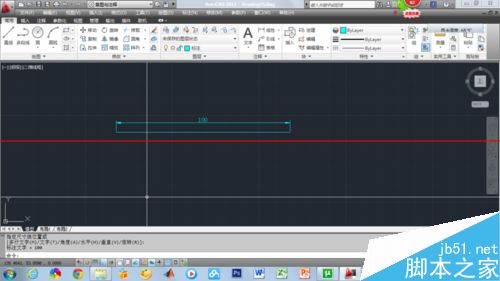

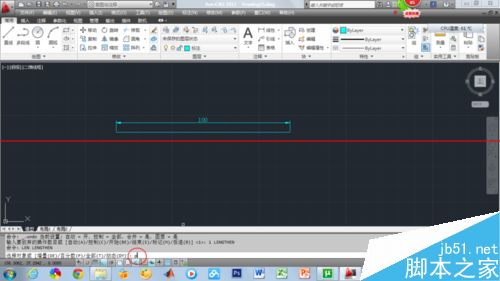

3、执行直线命令，画一条100mm的直线，并标注了数值。

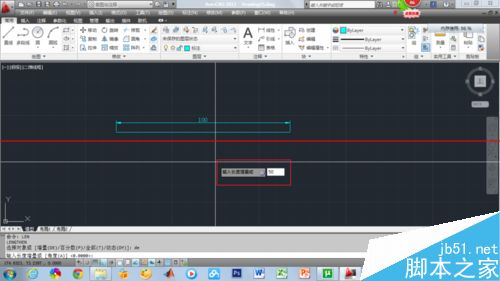

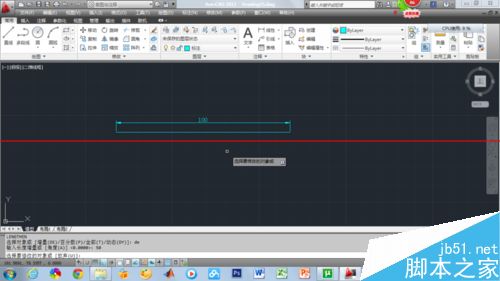

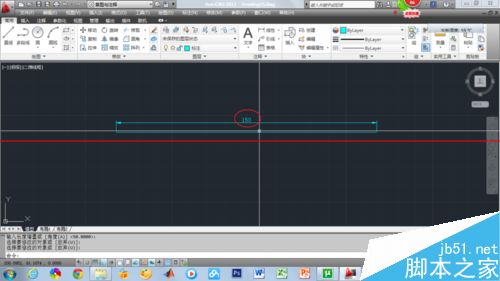

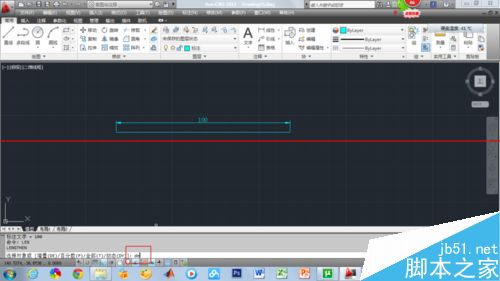

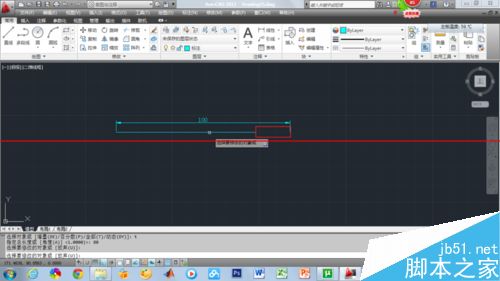

4、执行拉长命令，在底部分命令窗口中输入de，执行增量（DE）选项，按enter键，输入数值50，按enter键，选择直线，可以看到在原来长度的基础上增加了一段，按enter键，标注变成150。如果输入-50，则减少50mm。

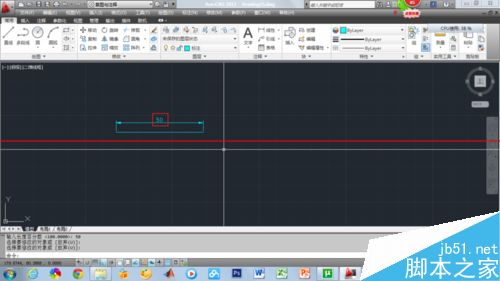

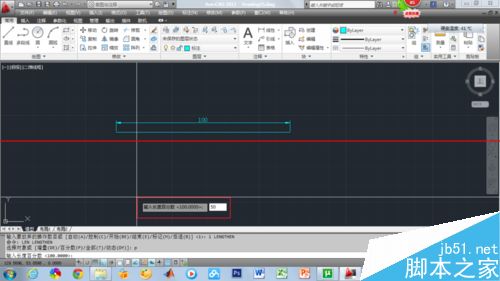

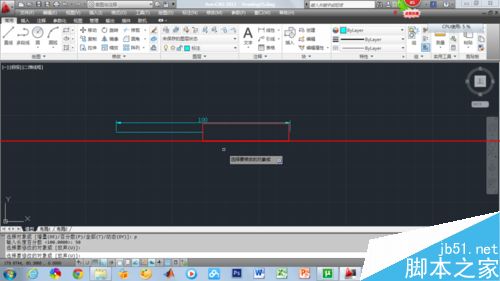

5、若执行百分数（P）选项，输入p，按enter键，输入数值50，按enter键，选择直线，可以看到在原来长度的基础减少了一段，按enter键，标注变成50，也就是100*50%的结果。如果输入大于100%，则会增加。

6、若执行全部（T），输入t，按enter键，输入数值80，按enter键，选择直线，可以看到在原来长度的基础减少了一段，按enter键，标注变成80，也就是不论原长多少，总是拉长或缩短到根据指定长度。

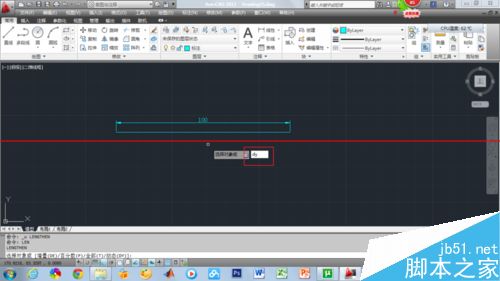

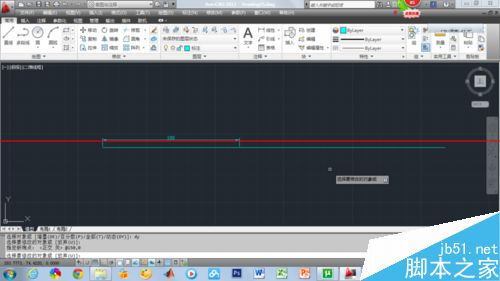

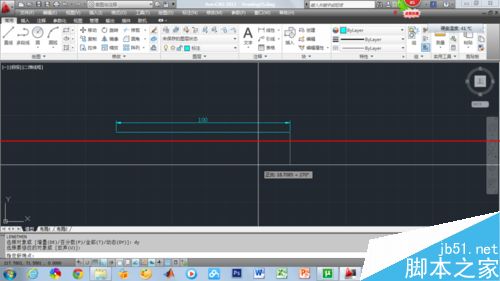

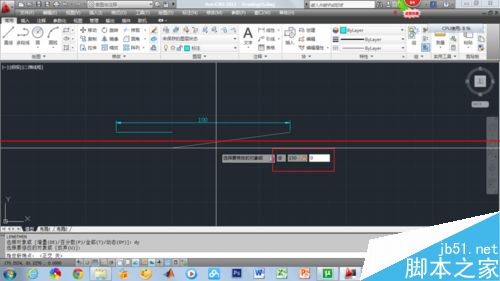

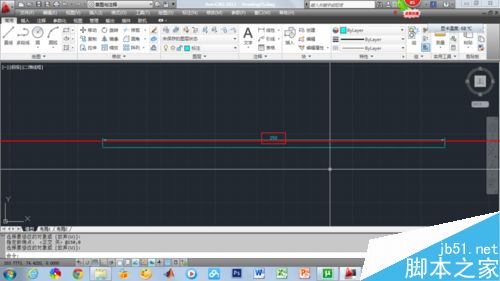

7、若动态（DY），输入dy，按enter键，输入数值@150,0，按enter键，这时端点向右增加150mm，左侧起点的位置不变。

8、拉长命令除了可以修改长度，还可修改角度，在命令窗口出现[角度(A)]是，输入a，就可以转为对角度的编辑。
