cad线型比例怎么设置？

在CAD里面画图，色彩丰富，但是如果线性的粗细设置的不好的话，打印出来，就不会给人立体的层次感，常常会让人很费脑筋。下面的内容都是个人的经验之谈。

1、鼠标左键点击“文件”，选择“打印”。或者是直接使用快捷键Ctrl+P，快速切换到打印面板。

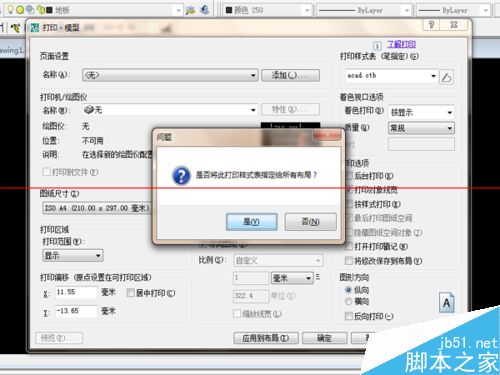

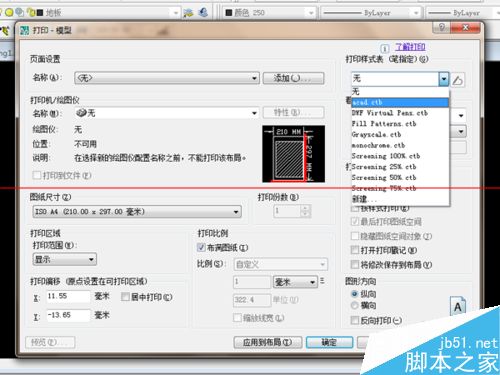

2、点击右上角的打印样式表的倒三角符号“”。在下拉菜单中选择“acad.ctb”选项。会弹出一个框，“是否将此打印样式表指定给所有布局？”点击“是”。

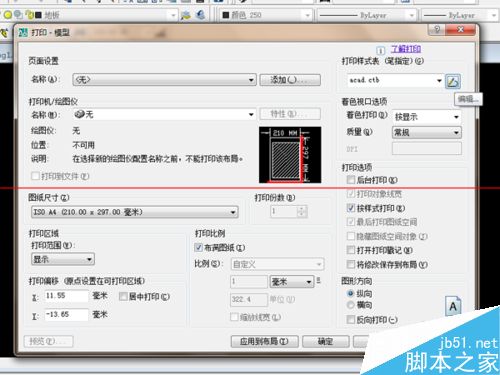

3、点击打印样式表的倒三角符号“”右边的编辑按钮。进入到打印样式表编辑器。

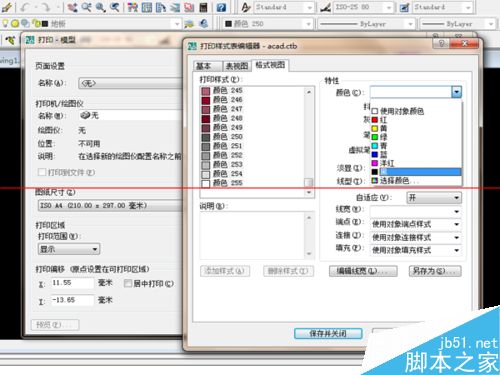

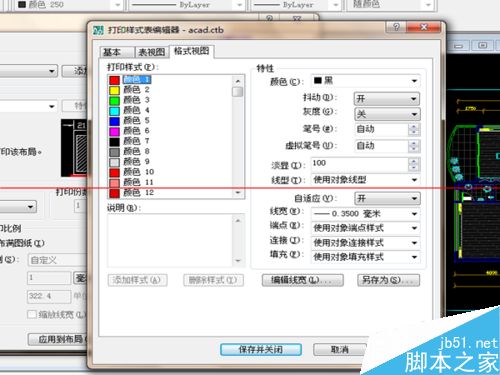

4、鼠标左键点击打印样式的“颜色1”，然后按住Shift键，拖动滚动条到最后的一个颜色，点击"颜色255",选择所有的颜色。再点击“特性”下的“颜色”的“”。在下拉菜单中选择黑色。不少的人在打印预览时会发现有的线性还是彩色的，这一步就避免了打印出现这种情况。

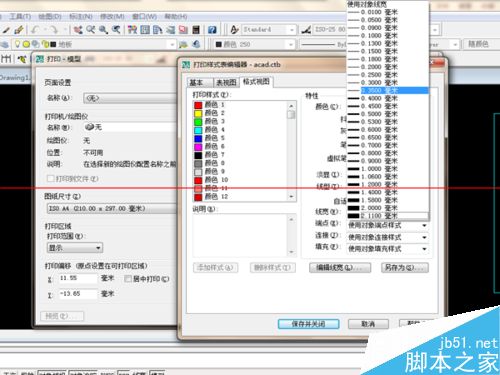

5、接下来是设置线性的粗细了。一般来说，墙体线应该是最粗的，其次是家具线、门窗线、字体线、家具内线、地板线等。选择左侧线型的颜色，再点击右边“线宽”，在下拉菜单中选择合适的粗细。

     墙体线：0.5mm

     家具线：0.3mm

     标注线：0.2mm

     门窗线：0.18mm

     窗帘线：0.18mm

     字体：0.09mm

     地板：0.01mm

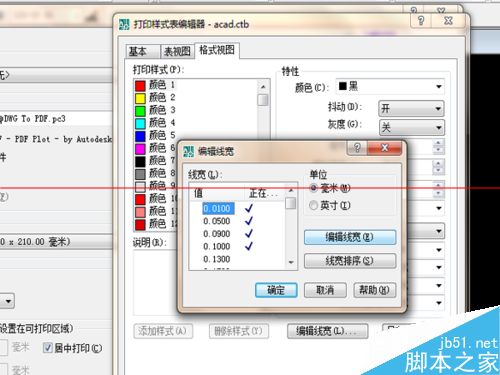

6、在线宽中通常没有0.01mm这个选项。点击右下方的“编辑线宽”，弹出一个框。先选择右边的单位，选择“毫米”。拖动滚动条到顶，选择第一个线性，再点击右边的“编辑线宽”，将数字改为“0.01”。再点击确定退出。

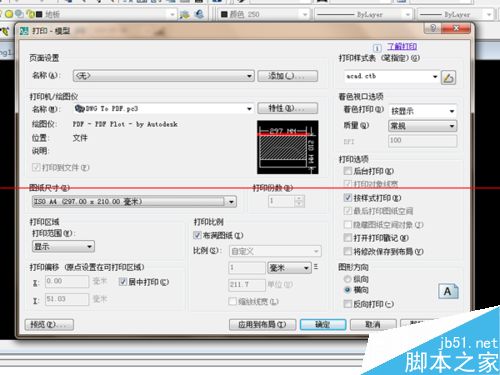

7、设置好之后，点击“保存并关闭”。回到“打印”，选择右下角的“图形方向”，再选择“居中打印”，“布满图纸”。在“图纸尺寸”中选择需要的尺寸，再点击“预览”，查看图纸。
