CAD里怎么绘制箭头?

2020-07-20 13:28:36
字体:
来源:转载
供稿:网友

初学CAD时,需要箭头的画法,以后作图会需要。

1、在CAD界面里直接输入命令【PL】,然后按空格键。鼠标点一下,向后拉。

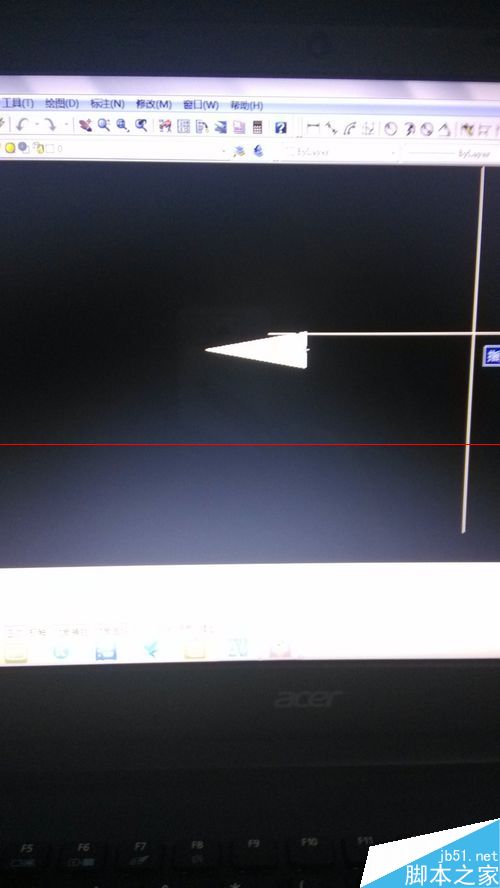

2、然后不要管鼠标,接着输入命令【W+空格键】(就是按完W后再按空格键),继续输入命令,【0+空格键】,【100+空格键】。鼠标点一下,按两下空格键,箭头就完成成一半了。

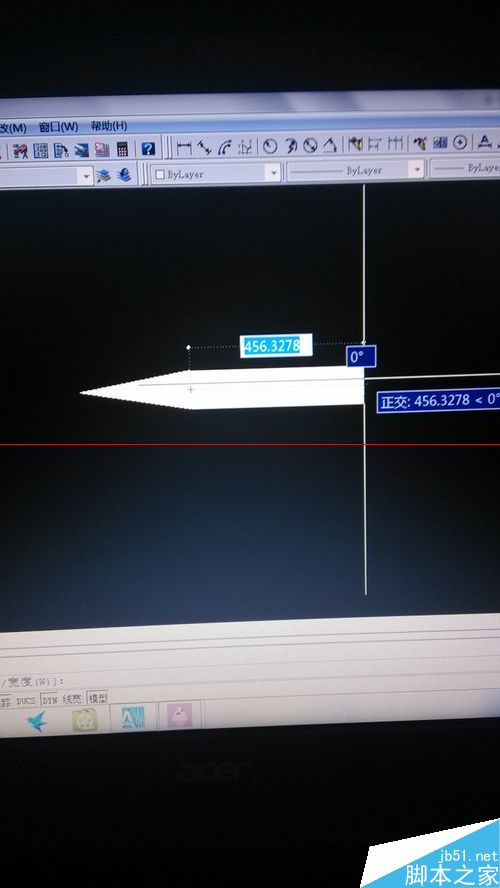

3、鼠标向后拉线,如果线是歪的,就按F8可以变直。

4、输入命令【W+空格键】,【50+空格键】,【50+空格键】,鼠标点一下,按空格键,箭头就完成了。

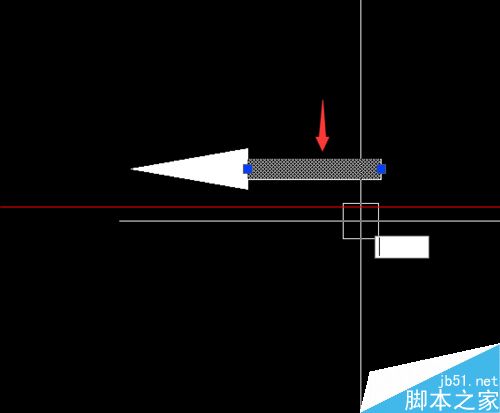

5、如果觉得箭头后面的长方形太粗了,可以有鼠标点击后面的长方形,输入命令【E+空格键】,然后按照上一个步骤,输入命令【W+空格键】,现可改为【30+空格键】,【30+空格键】,鼠标点一下,按空格键,就完成了。

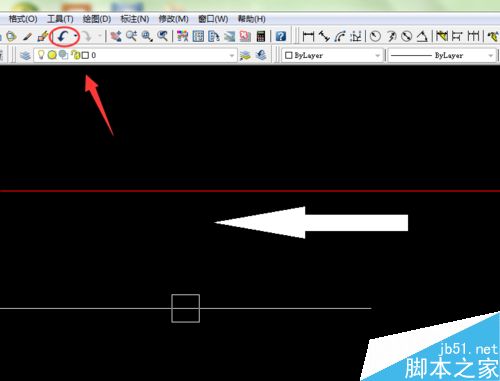

6、另外,若是哪一步做错了,在菜单栏里有撤销键,点击一下返回一步。如图所示。
