cad建筑平面图中怎么为建筑户型添加电梯？

cad建筑平面图中怎么为建筑户型添加电梯？公司正在之多一个建筑的平面图，遇到了点问题，不会画电梯平面图？徒手绘制固然可靠，但是依靠天正建筑软件进行绘制则更为快捷。下面为初学者们讲解如何用天正建筑为户型添加电梯。

1、在cad中打开需要绘制的户型图，下图为未绘制电梯的户型图。

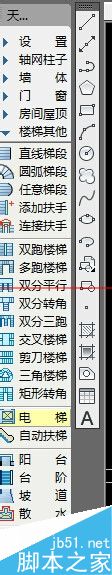

2、点击左侧“楼梯其他”中的“电梯”，可打开对话框。

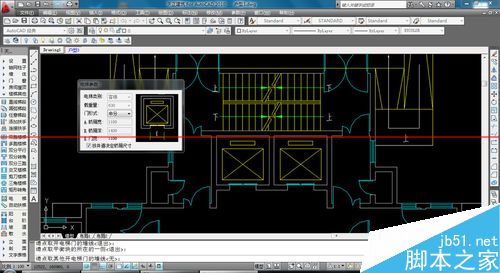

3、该对话框可设置相应参数。

4、我们可以通过设置参数进行绘制，但更快捷的是我们一般会将“按井道决定轿厢尺寸”勾选，可以更方便的添加电梯。我们勾选之。

5、按照左下角的提示，用鼠标选取电梯梯井。

6、按照左下角的提示，选取电梯门的墙线，即电梯门所在的位置。

7、按照左下角的提示，选取电梯平衡块的一侧。

8、完成如下图。
