CAD图纸中怎么标注直径符号？

搞机械加工的朋友们，常常都会画制各种各样的工程图，标注各种各样的尺寸以达到看图识图的要求，但是我们用手工标注不仅效率不高，而且图面也不太美观，现在有了电脑版的CAD软件，让我们的工作轻松不少，而且图面尺寸也井然有序。下面我们看看在CAD中的直径符号是怎么样标注出来的。

1、打开CAD软件。

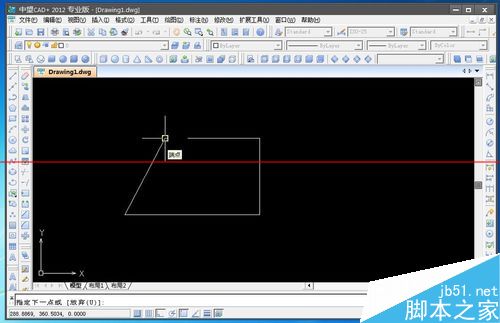

2、在CAD中画好我们需要标注的几何图形，这个太简单了，说太多就显得浪费了。

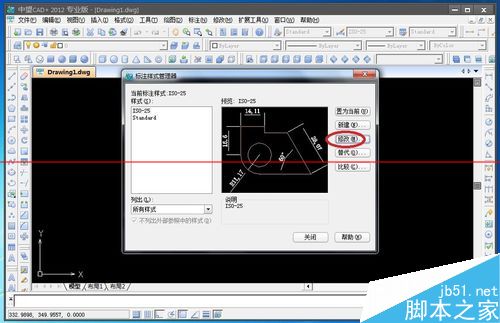

3、打开标注样式管理器，或输入快捷键D，也可以打开，再选择修改。

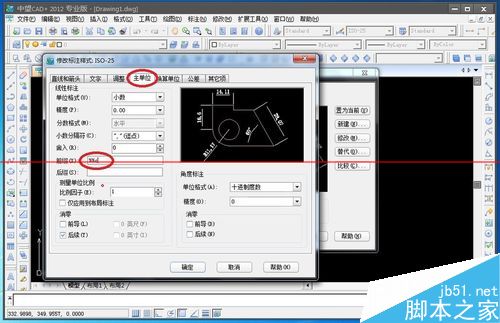

4、在修改对话框中，点击主单位，再在前缀中输入我们的直径代码%%C重要。

5、返回标注样式管理器，将刚才的设置置为当前，这样就完成了我们的设置。

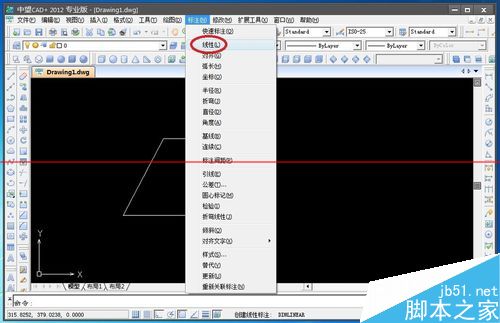

6、选择工具栏中的标注按钮，再选择线性标注。

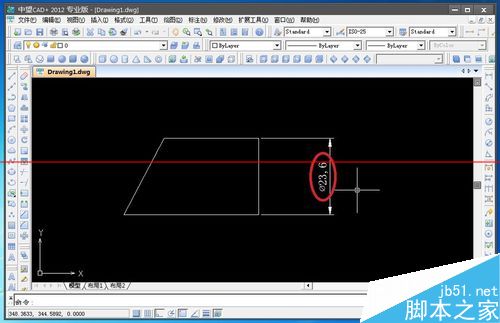

7、将我们需要标注的尺寸标注出来，就可以看到尺寸的前面出现了直径符号，呵呵，原来就是这么简单，学会了吗？

注意事项：在这里，我们不仅可以标注直径符号，还可以标注角度等等符号，只是代码有点不一样。
