使用AUTOCAD画图时，要根据需要选择工具或者指令。想比之下工具比较直观，不需要记忆复杂的命令代码。但是，使用指令画图可以做到定位准确，尺寸精确。实际作图中可以两者交替进行，取长补短。
1、初始设置工作空间。

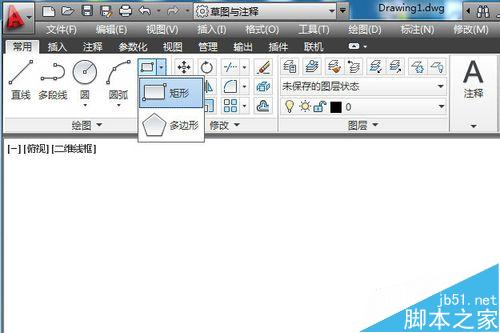

今天我教大家画一个足球。打开CAD，设置空间工作空间为草图与注释。背景为白色，不显示栅格。按功能键F7可以在显示和隐藏栅格之间切换。单击常用工具栏里的多边形工具，准备画正六边形。
2、如何画足球的一块正六边形？

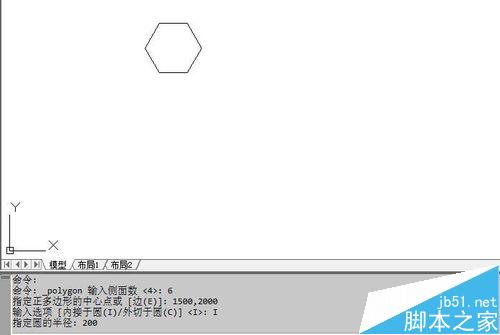

在命令编辑区内输入侧面数：6，回车；输入正多边形中心坐标：1500，2000，回车。输入内接代码：I，回车确认。输入半径200，回车。这样正六边形就画好了。这里要精确定位，所以有关参数使用命令输入方式。
3、使用镜像工具做对称图形。

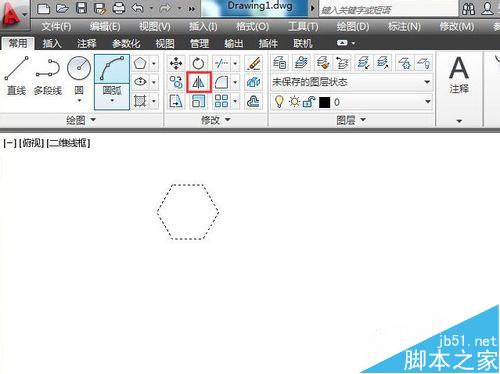

选中刚画好的六边形，单击镜像工具，这时六边形变成虚线，右击最底下的边的左端点，拖动鼠标把新的六边形和原来的拼接起来，对准时右击，选择确认。
4、使用环形阵列扩展图形。

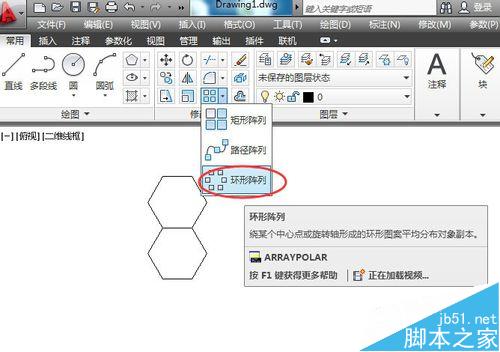

两个正六边形拼接起来了。接下来，要利用环形阵列工具，进行复制和拼接。单击环形阵列工具，选中上下两个六边形，右击确认，在命令编辑栏输入中心坐标：1500,2000，回车。输入项目数：6，确认。

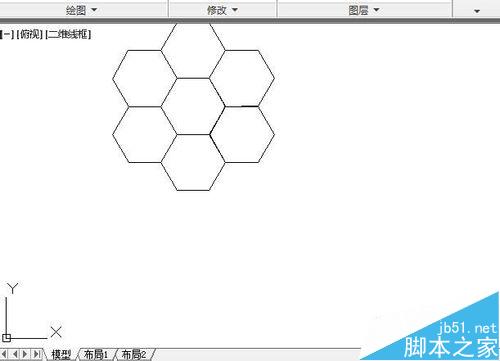

5、拖动鼠标旋转，调整图形方位，直到拼接成下图形式，右击---确认。这里要注意一点，就是旋转时不要操之过急，缓慢移动，慢慢的使它和原图形对齐，直到相互吻合，再右击确认。
6、画出足球轮廓线。

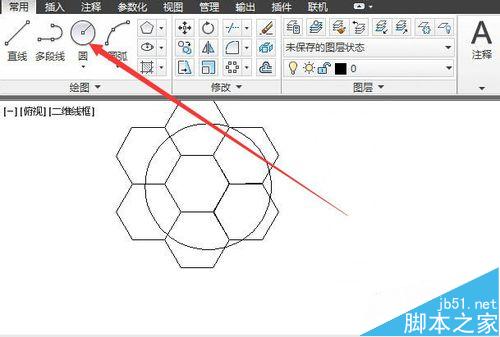

单击常用工具栏上的椭圆工具。在扩充的图形中画一个圆，圆心稍微偏离中心一点，半径选择略小一点，使园外还有六边形的剩余部分。
7、分解图形。

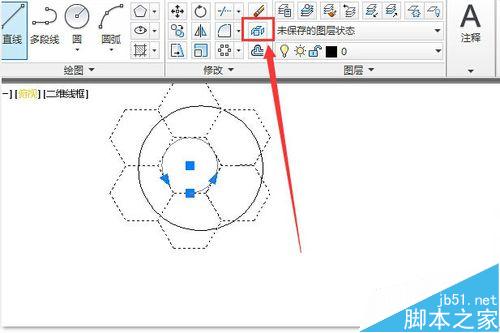

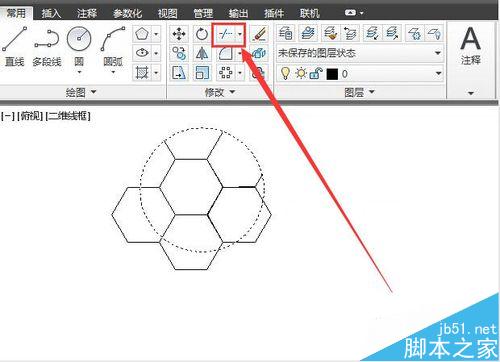

为了修剪多余部分，选中所有的多边形，单击分解工具把图形打散。这一步很重要，没有分解，就没有办法修剪。分解后，指定圆为界限，单击圆外就修剪外边的，保留园内部分。
8、修剪图形。
单击修剪工具，选中圆，然后单击圆外的多余部分就可以逐一修剪，只剩下圆内部分的图案。到这里，足球的外形画好了。剩下就是给足球着色。
9、如何上色？

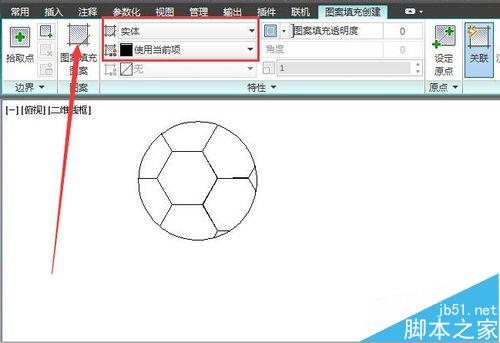

足球只需要黑白两色，白色不用上了，只要设置黑色。单击常用工具栏图案填充工具，选择实体，黑色，使用当前项。

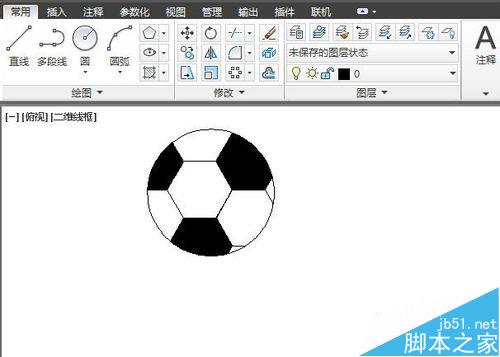

10、用鼠标分别单击需要上黑色的区域。这样一个完整的足球就画好了。
11、如何保存图形呢？

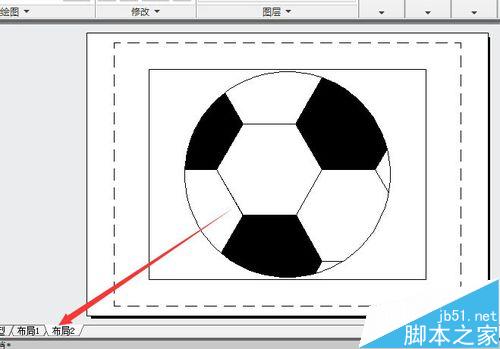

单击布局2，这样图形就能突出显示。单击文件---输出，选择位图格式，指定文件名和保存路径，单击保存即可。
注意事项：需要精确确定位置和大小的图形要输入指令进行。
