CAD工程制图中，我们经常会需要输入一些特殊的字符，比如在绘制剖面图、立面图之后，需要在图名中输入一个带有圆圈的数字的编辑操作；再如钢筋符号、阿拉伯符号等等特殊符号的输入，是不少工程人员比较头疼的问题。当然，在数字小的情况下，是很简单的，但是如果数字超过10，就不能支持直接输入了；很多人都不知道如何操作，下面详细讲些几个方式，不使用编程，方法不仅仅能够解决大家输入任何带圈数字的需要，还能够抛砖引玉，举一反三，制作出自己需要的任何CAD特殊字符，可以说是一个CAD中输入任意特殊符号的绝好方法。

输入10以下带圈的数字符号

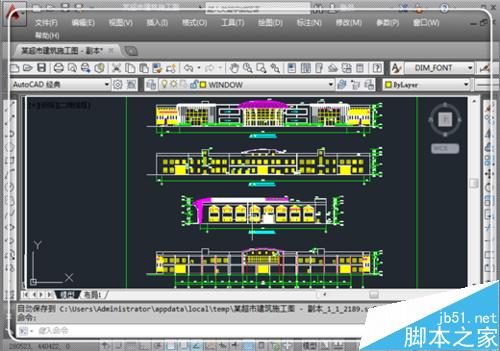

1、本操作适合CAD2008及以上的所有CAD版本，这里以CAD2014为例讲解。打开CAD，进入工程图纸，点击绘图-文字-多行文字，或者是直接点击左下角的“A”按钮进入多行文字编辑其中，注意一定要是多行文字。

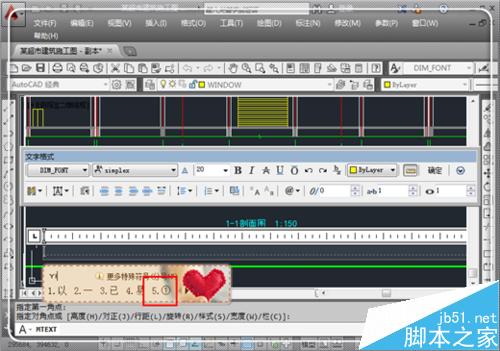

2、对于10以下带圈的数字，相对简单，如果安装了搜狗输入法，就可以直接使用，在输入法中输入某一个数字的拼音如“yi”，这时候会弹出其相关选项，选择带全的数字，即可输入。

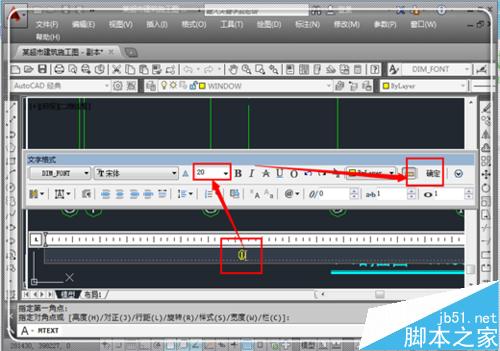

3、输入之后，选中带圈数字，然后在上面大小框中输入想要显示的大小，然后点击“确定”，关闭编辑器。

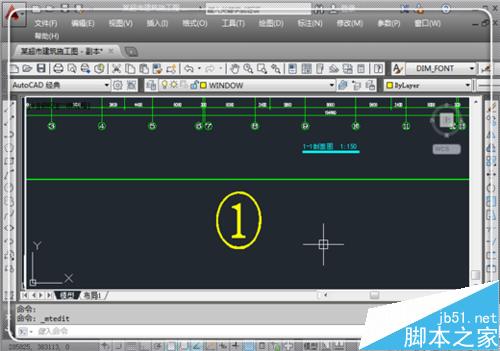

4、这时候一个简单的带圈的数字就打出来了。是自己需要的效果。

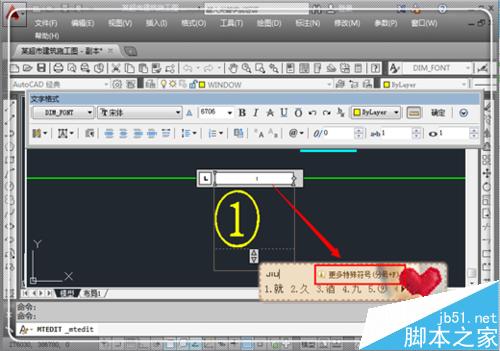

5、当然，在搜狗输入法中输入“yi”，然后点击“更多符号”，进入到搜狗输入法的特殊数学符号管理中。

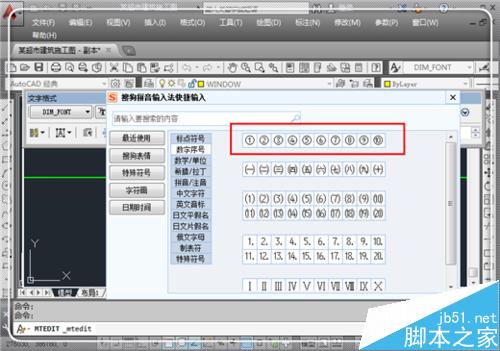

6、这时候就进入输入法的符号界面，选择适合的带圈符号即可。不过这里仅有10及以下的。下面讲如何输入大于10的带圈符号。

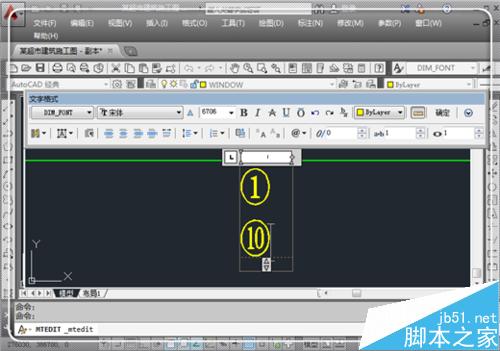

7、比如这里选择⑩，关掉符号管理器，返回到编辑菜单，可以看到，一个符号就成功输出来了。

输入10~30带圈的数字符号

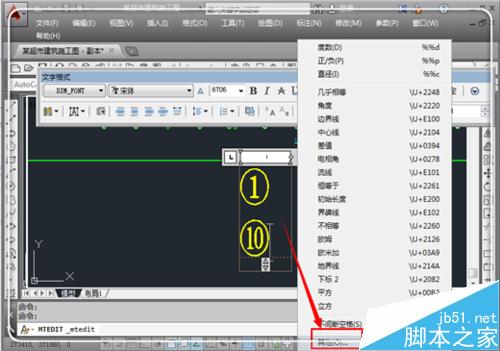

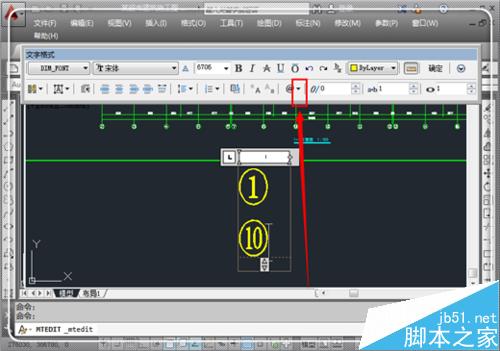

1、输入10以下的带圈数字很简单，但是输入10~30的带圈的数字，会的人就较少了。同样进入多行文字编辑器，然后点击“@”按钮后面的倒三角形。

2、弹出相关的符号选择选项，点击做下面的“其他”，进入到特殊符号界面，也就是“字符映射表”。

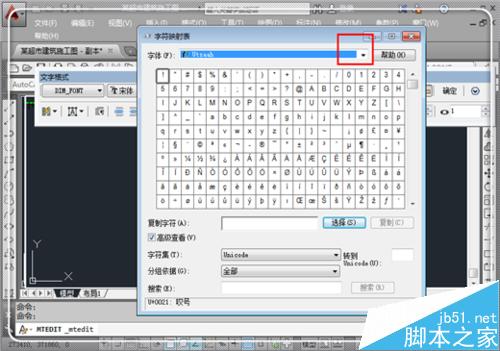

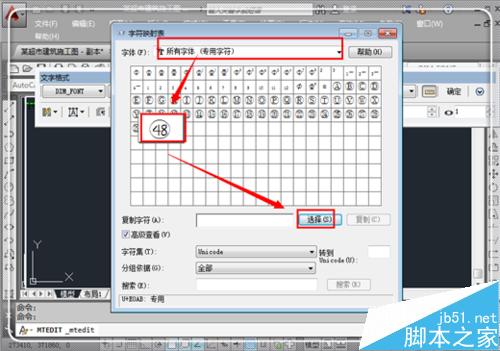

3、进入到特殊符号界面之后，点击“字体”后面的倒三角形，找到并点击“所有字体（专用字符）”。

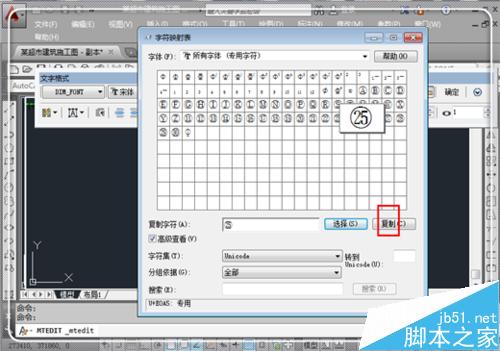

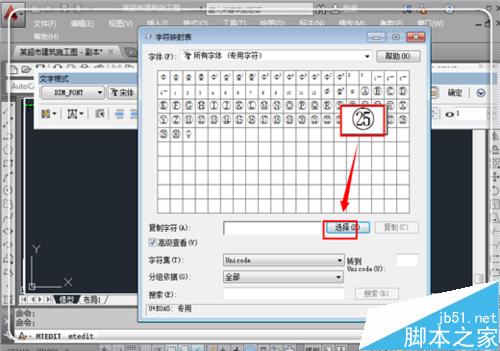

4、这里就出现了11~30带圈的符号，点击需要的带圈数字，这里以点击“25”为例。

5、这里以点击“25”为例，点击选择25，然后点击“选择”。

6、然后点击选择后面的“复制（C)”,复制这个符号。

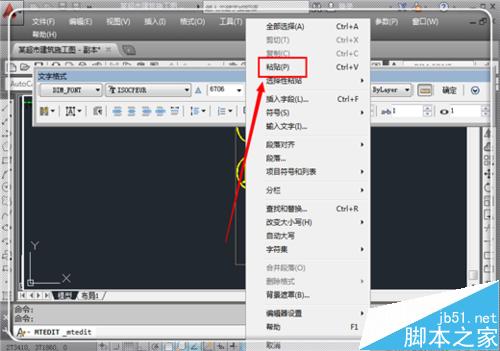

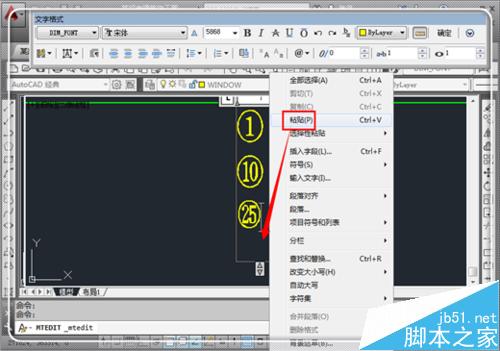

7、然后返回到文本编辑窗口，点击鼠标右键，然后选择粘贴，或者直接使用“ctrl+v”，粘贴符号

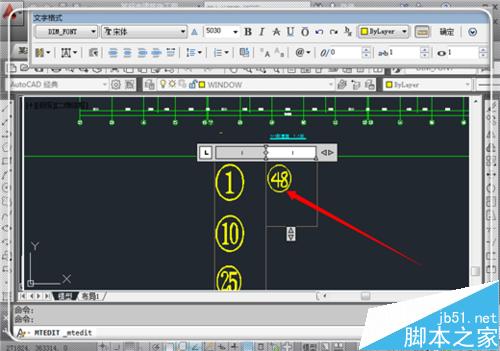

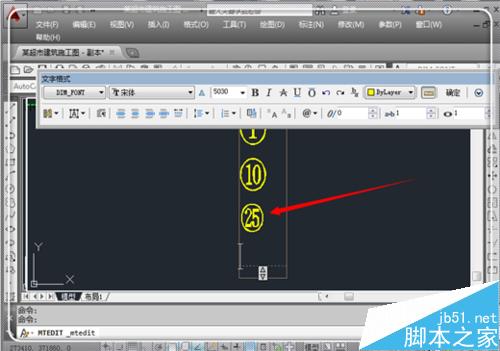

8、这样一个大于10的带圈的数字就制作完成。

使用CAD编程制作大于30的带圈符号

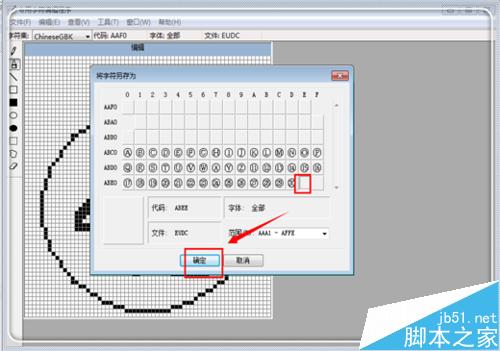

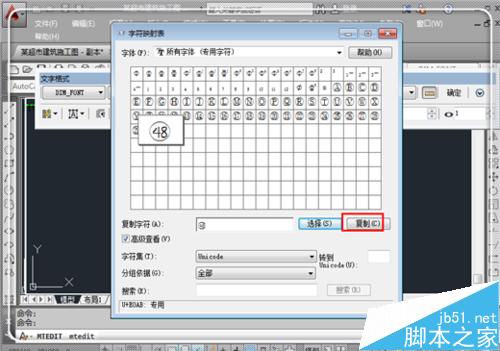

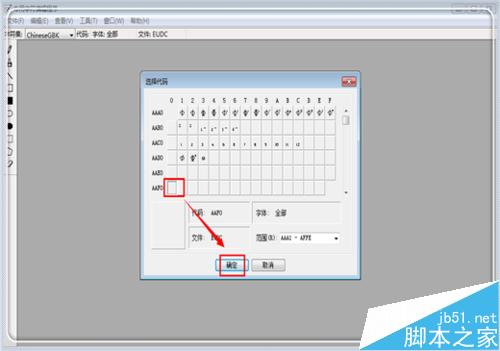

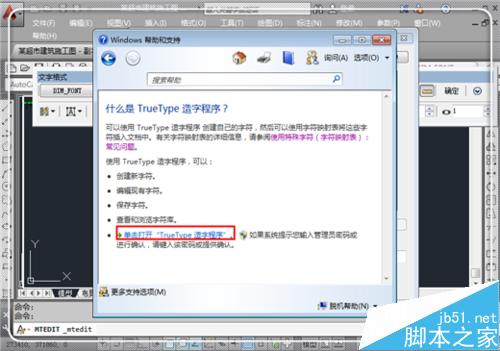

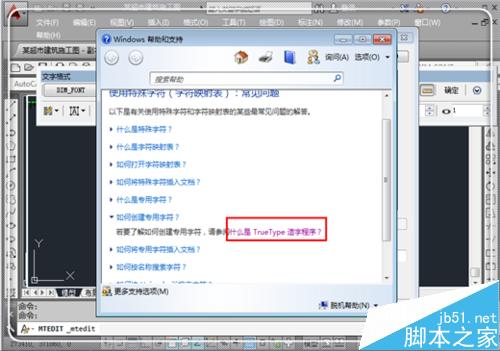

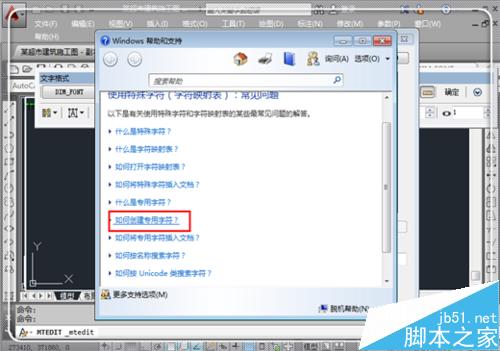

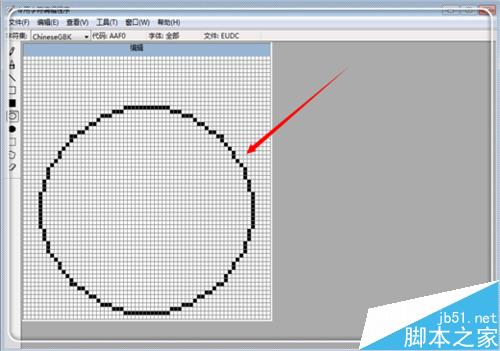

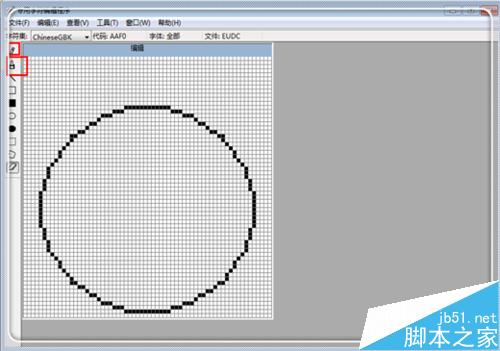

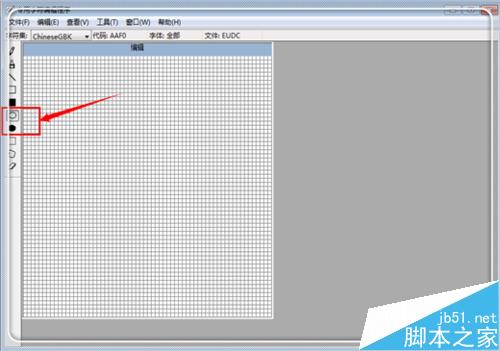

1、当然，10~30之间的带圈的符号可能仍然不能够满足大家的需要，可能需要超过30的带圈的数字，这里就可以使用CAD自带的编程，自己动手制作了，这就是CAD的强大之处。根据以下步骤，制作也不难。为节约篇幅，前面的进入步骤就不多说，和方式二中的一样：进入多行文本编辑——点击@后面的倒三角形——选择“其他”进入字符映射表。点击右上角的“帮助”。
