CAD怎么自定义线型?CAD自动以线性的两种设置方法

我们在进行装修深化或水电施工图的过程中，经常会用到一些特殊的线型来表示不同的线路，CAD中自带的线型远无法满足我们的需求，其实在CAD中可以自己动手绘制中间插入文字或是其它各类的线型，做好后打包，用的时候直接加载就行了，方便又省时省力，提高工作效率。

此处介绍两种CAD中自定义线型的方法 ：

方法一：

1、在CAD的安装目录下support文件夹内找到acad.lin；

2、复制到其他文件夹，并改名为acadwater.lin,用记事本打开;

3、修改增添其中相关的语句，修改后保存。

举例说明：

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS----A,12.7,-5.08,[“GAS”,STANDARD,S=2.54,R=0.0,X=-2.54,Y=-1.27]，-6.35

以上是acad.lin文件中本身应有的，将它复制并修改为

*JI_LINE,Ji line ----J----J----J----J----J----J----J----J----J----J----A,30.0,-3.0,[“J”,STANDARD,S=2.54,R=0.0,X=-0.85,Y=-1.27]，-3.0

以上两段字母代表的含义如下：JI_LINE,是线型的名称30.0是实线的长度，-3.0是实线端与插入字母间空白（字母左边空格）的长度，“J”是你要插入的字母，STANDARD是字母的字体，2.54是字母的高度，0.0是字母的旋转角度，（X=-2.54,Y=-1.27）是文字插入点的偏移量。-3.0是插入字母与实线短间空白（字母右边空格）的长度。4、将修改后的acadwater.lin文件放入support文件夹。5、启动CAD，在acadwater.lin内加载相应线型。

了解了各字母表示的含义就可以自定义自己想要的线型了。

方法二：

第二种方法更为简单，前提是CAD中安装了ET(Express)工具。ET工具中内置生成线型的命令：mkltype，此命令专用于创建自定义线型，先在CAD中画一段想要创建的线型，如下图：

输入mkltype命令回车后按提示依次：

a、定义线型文件名：LED.lin;

b、输入线型名称：LED;

c、输入线型描述：表示灯带;

d、点选起点和终点;

e、选择对象。

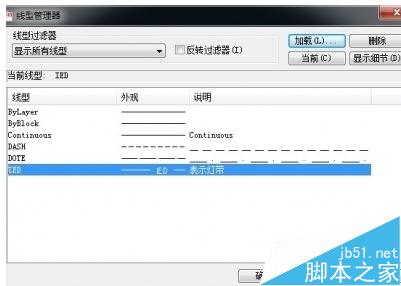

此时打开线型面板即可见到刚创建的线型，如图

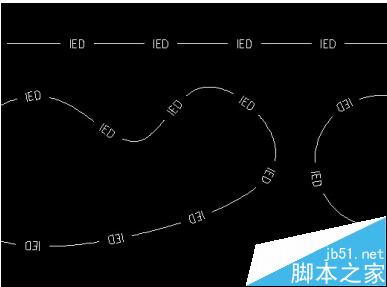

随意画几段线，看看效果
