CAD中写块和块定义设置单位对文件有何影响?

2020-07-20 13:25:25
字体:
来源:转载
供稿:网友

在CAD中如果只是定义块而不写的话,则这个块只能在这个文档中使用;而若写块的话,该块会被存储入硬盘,在其他文件中如果也需要这样的块只需要调用命令(I)即可。但在写块或者定义块中我们都会遇到一个问题——单位的设定。

简单的讲写块(快捷键W)是把块输入到一个单独的文件,不仅可以在当前图形文件中使用,而且自己还是一个文件,可以通过插入块直接插入到其他图形中,块定义( 快捷键B)建立的块是包含于当前文件中,没有单独成为文件,不能通过插入块直接插入到其他图形中,只能通过带基点复制--粘贴到其它图形文件中。

究竟单位设定与否对块形成有何影响,详细图文解释如下。

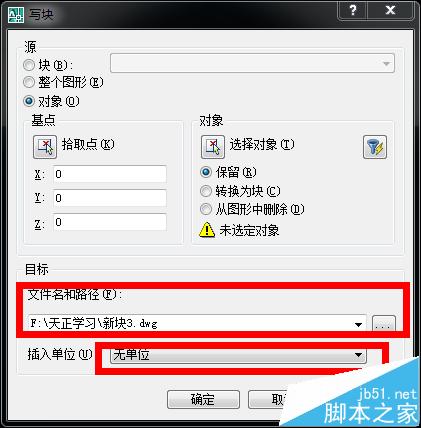

1、输入W,我们会看到下图写块提示框

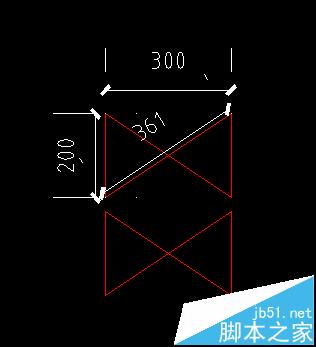

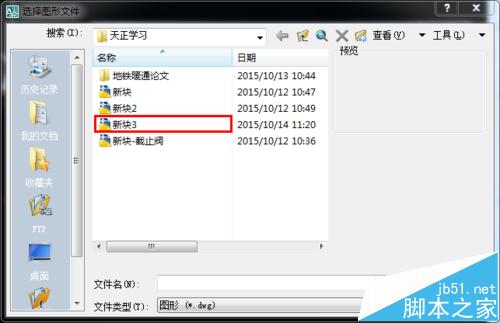

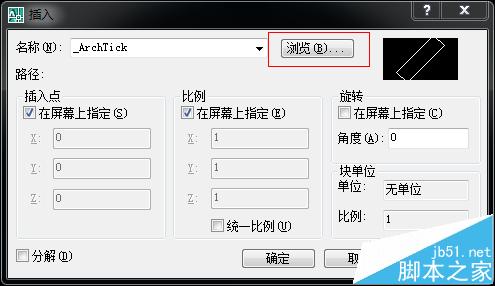

2、选择无单位,则写出的块与源图大小规格一样

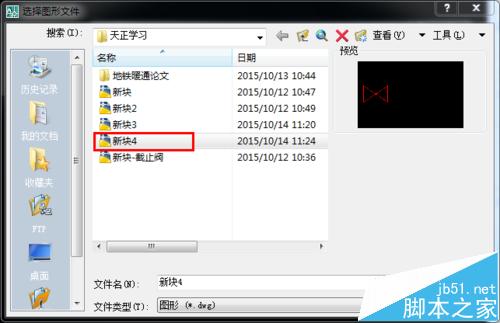

3、输入W,将输入单位改成毫米,如下

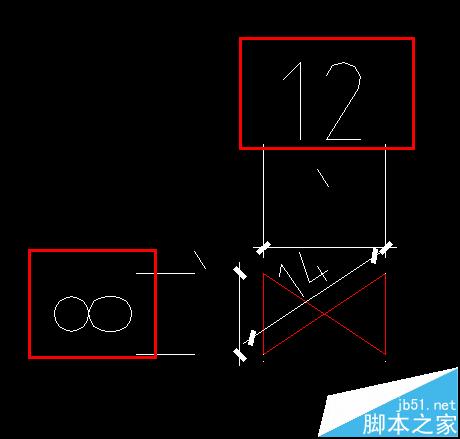

4、插入块之后,如图

5、很明显,插入图块大小发生了变化。块定义也与此相同。

注意事项:区别对待,选择适用于自己的,细节决定画图质量。
