cad怎么剪切图形？cad长图形裁剪的详细教程

在CAD中插入图片之后，可能对图片尺寸不满意，需要将其剪裁，但是CAD中剪裁操作不像是在PS或者是美图秀秀中剪裁，当然，这里也没有必要先剪裁之后，再插入CAD，那样挺麻烦；不过CAD中剪裁图片，也是不能够直接使用修改菜单的剪裁功能的，那怎样直接在CAD中剪裁图片呢

1、这里以CAD2014为例，其他版本操作一样。打开一一个已经插入图形的CAD工程文件，这里是已经插入的一张图片，但是感觉太长，需要修剪一下尺寸。

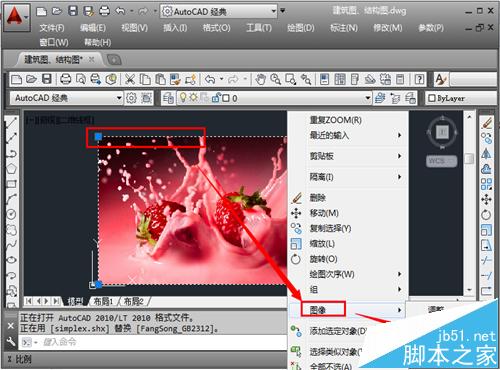

2、在图片接近边框位置点击一下左键，选中图片，这时候会看到几个夹点，点击鼠标右键，然后点击“图像”，再点击“剪裁”。

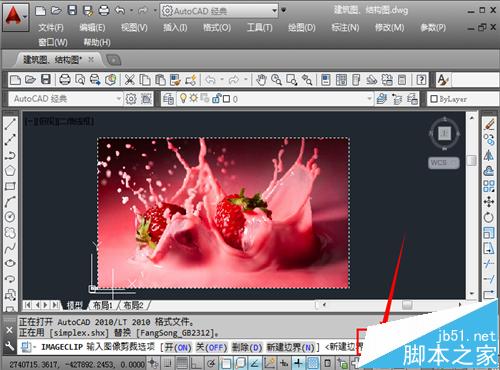

3、激活剪裁命令，在命令栏，使用鼠标直接点击“新边界（N）”，或者输入N，点击回车

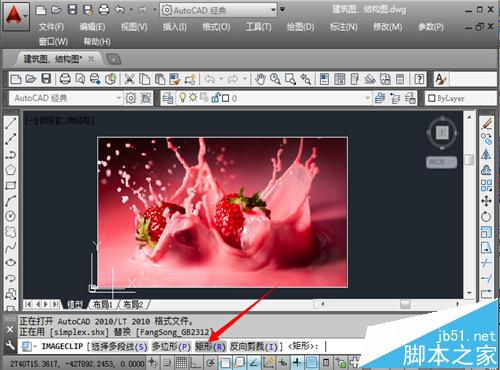

4、这里有几种剪裁方式，多段线、多边形、矩形、反向剪裁，如果想剪裁不规则的图形，可以使用多边形或者是多段线，这里以矩形为例。使用鼠标直接点击“矩形”或者是输入“R”，回车。

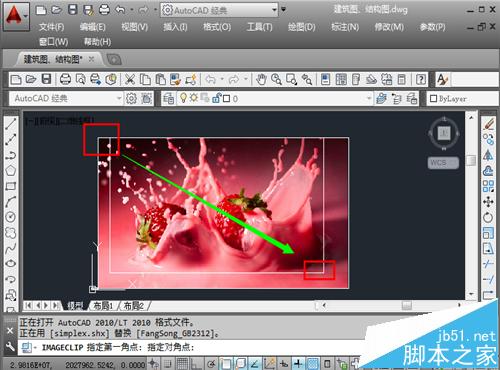

5、这时候要求指定第一个角点，然后拖动鼠标，指定对焦点，确定之后，点击一下鼠标左键，确定剪裁。

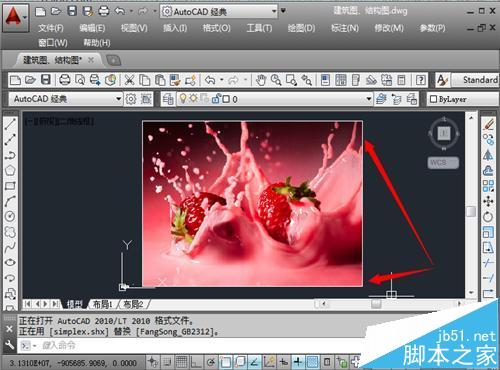

6、这样就剪裁完毕，如果图形的尺寸不满意，还可以采用刚才的方式，继续进行剪裁，直到满意为止。这种方式避免了图形导出，使用别的工具剪裁，再导入进来的麻烦过程，比较方便简单实用。
