CAD怎么绘制轴网并标注轴网？

轴网是CAD绘图中建筑物单体平面布置和墙柱构件定位的依据，是由轴线与轴号、尺寸标注组成的平面网格。中望CAD建筑版提供了智能的轴网功能，使得设计师可以进行绘制、标注和修剪，快速获得完整简洁的建筑设计图纸。

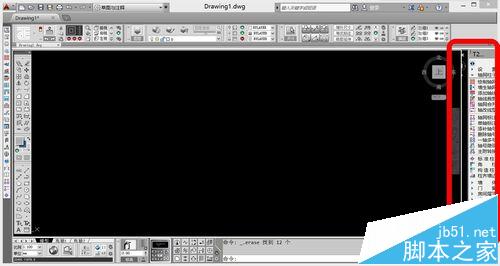

1、首先，找到CAD工具栏。

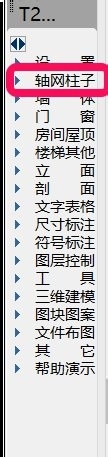

2、在工具栏中找到“轴网柱子”并单击。

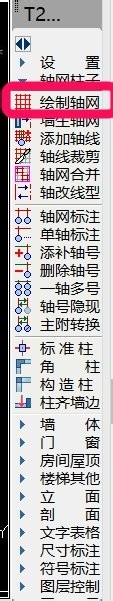

3、在轴网柱子中找到“绘制轴网”，单击之后弹出图框。

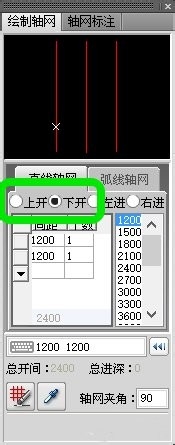

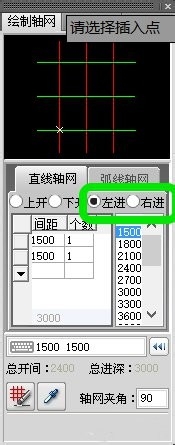

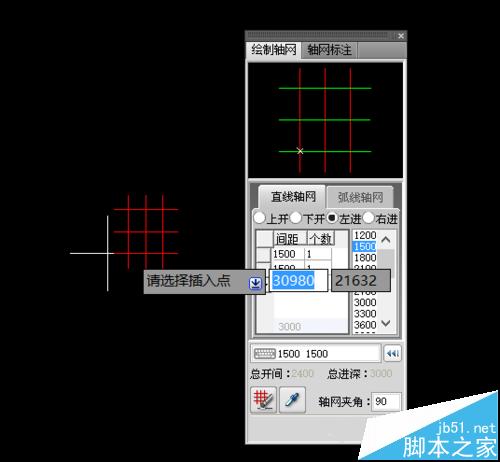

4、在图框中输入相应开间和进深，输入完成后点击图框外黑色背景任一处加入轴网。

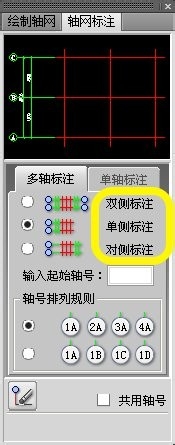

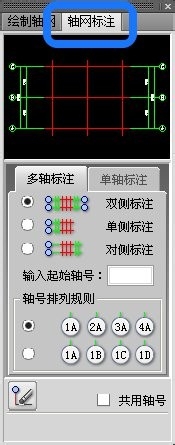

5、之后点击图框另一项内容“轴网标注”。轴网标注的方式有“双侧标注”、“单侧标注”和“对侧标注”。单击“轴网标注”后根据CAD提示选择竖向（或横向）起始轴线，竖向（或横向）终止轴线，再选择不需要标注的轴线，全部选择完成后按回车键。再按上述进行横向（或竖向）轴线标注，按回车键结束。

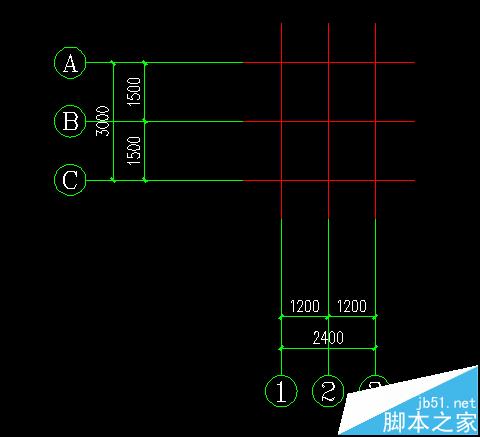

6、最后关闭图框，完成轴网标注。
