CAD中怎么查看某点坐标?

在CAD工程制图中，有时候需要查询某一个点的坐标，明确其位置，但是一时不知道如何查询，其实这个查询点的坐标和查询CAD图纸面积的方式是一样的，异曲同工，见下面。

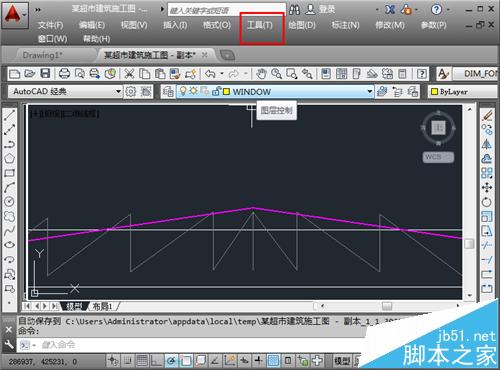

1、这里举一个例子，假如需要查询这儿房顶位置处的一点的坐标，查询的方式见下面。

2、在菜单栏，找到并点击“工具”按钮，进入到工具选项中。

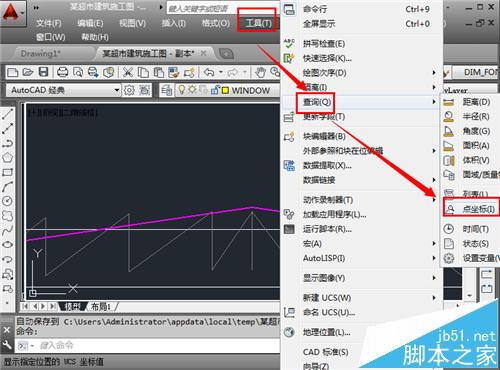

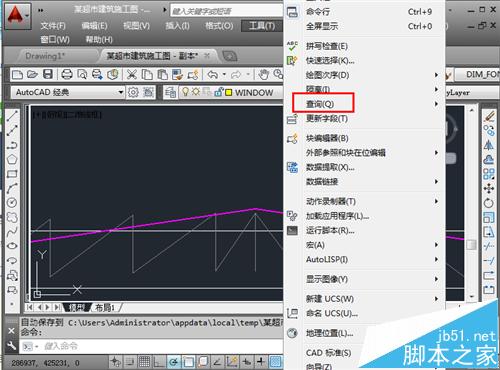

3、进入工具选项后，这里有很多的功能选择，点击中间处的“查询”按钮，进入查询。

4、进入查询栏目中，选择并点击“点坐标”。

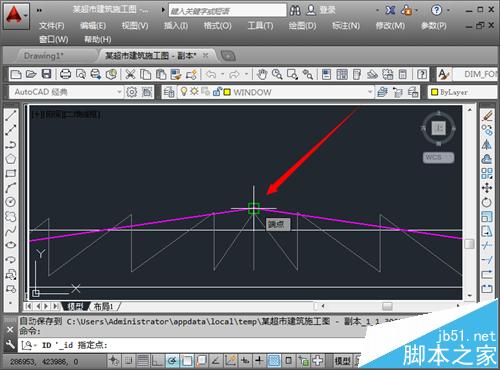

5、这时候要求指定需要查询的点，使用鼠标，捕捉到需要查询点，就是这里的房顶位置处的点。

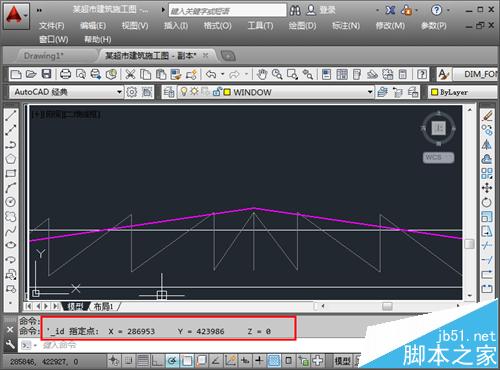

6、捕捉到该点之后，点击一下，在命令栏的上方，就会出现该店的表坐标“id 指定点:  X = 286953     Y = 423986     Z = 0”，信息是非常全面的。
