CAD图案太小怎么等比例缩放?

前几天，小编作图，遇到这样的问题，想要将一个图案等比例缩放，而且要和另外一个图一边能够契合，但是需要算比例，很麻烦，于是小编饬了一下，知道怎么快速解决了，那么小编分享一下怎么将cad中的图案等比例缩放呢？

比如说像这样两个图，小编想要将第二个图，放进第一个里面，而且要第二个图和第一个图的宽是保持一致的。

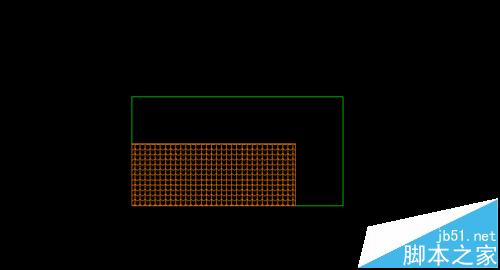

小编先将第二个图放进第一个里面，可以看到，两张图的宽度是不吻合的，怎么办呢？

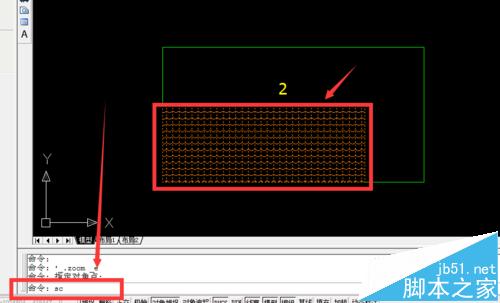

1、先将第二个图放进第一个图内，保持其中一个端点是吻合的，然后选中第二个图，快捷键sc（缩放快捷键）——空格键

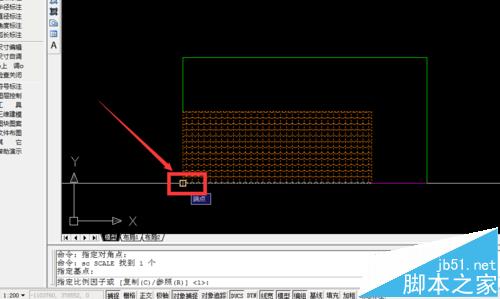

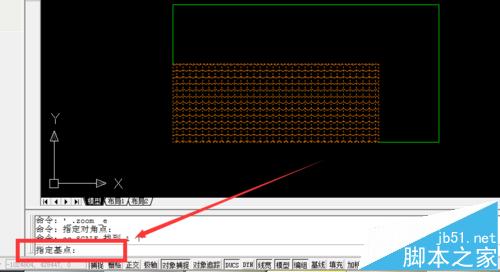

2、根据提示，指定基点

3、之后会出来提示命令，选择参照R——空格键

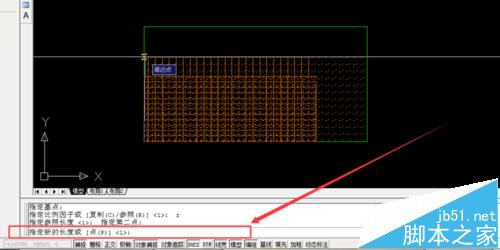

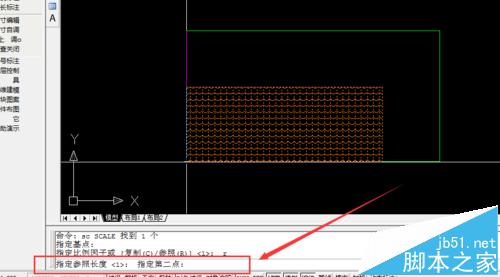

4、接下来命令提示指定长度（需要注意的是这个指定长度是要改变的那个长度，就是小编举例说的第二个图的宽度）

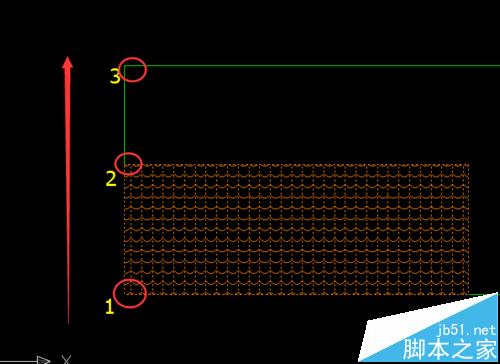

5、我们用鼠标选择1、2（1与2之间的线段其实便是上步所说的指定长度）这两个点，然后向3这个点放大，最后2这个点与3这个点重合（3就是命令中的第二个点）

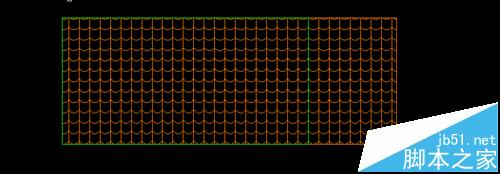

6、最后完成图，可以看一下
