AutoCAD数据怎么转换成MapGIS数据?

本篇经验将向大家介绍如何将AutoCAD数据转换成MapGIS数据。

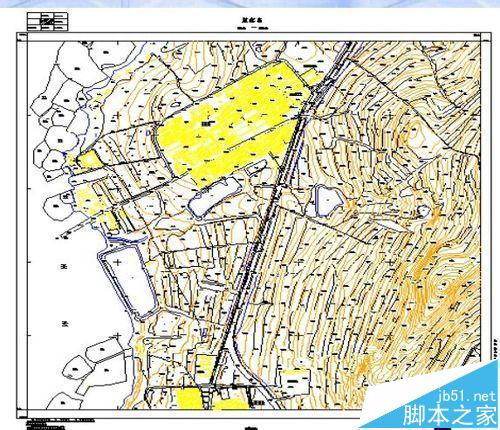

1、启动AutoCAD，打开演示数据，如下图所示：

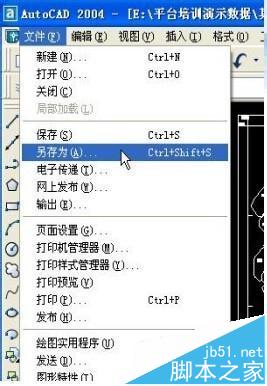

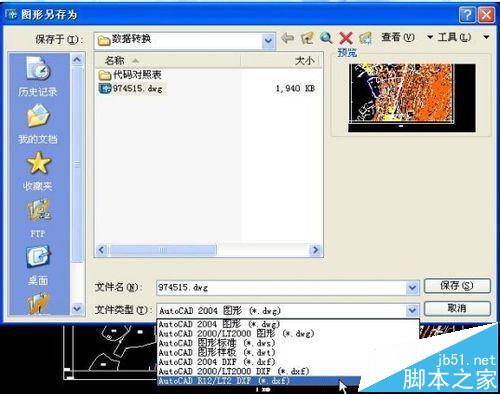

2、单击“文件”菜单下“另存为”命令，将dwg格式数据另存为dxf格式，选择“R12”版本，如下图所示：

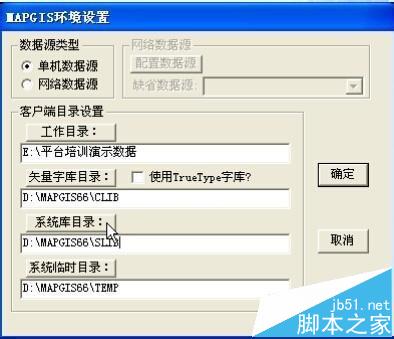

3、启动MapGIS，在主界面上单击“系统设置”按钮，系统弹出“MapGIS环境设置”对话框，如下图所示：

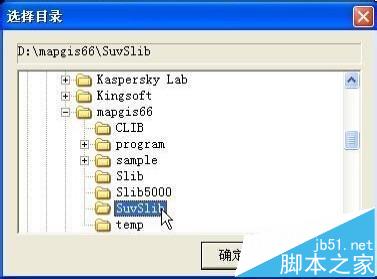

4、单击“系统库目录”按钮，将系统库目录设为../suvslib，然后单击“确定”按钮，如下图所示：

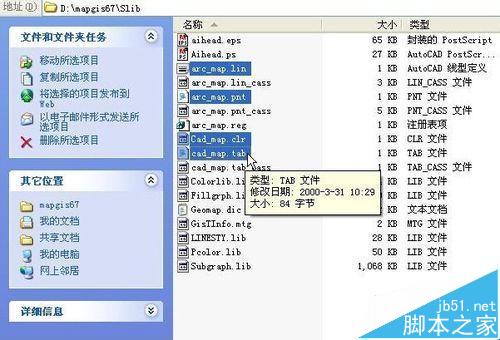

5、在MapGIS安装目录（如D:/mapgis67）下的slib文件下找到四个对照表文件，将其拷贝纸suvlib文件夹下，如下图所示：

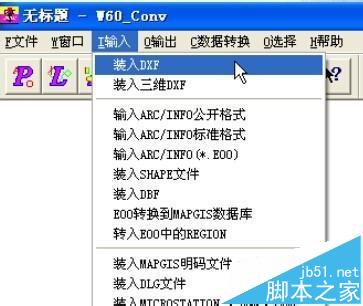

6、打开“文件转换”模块，单击“输入”菜单下的“装入dxf”命令，如下图所示：

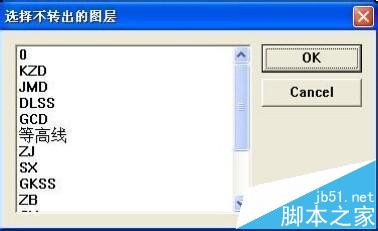

7、装入待转换的dxf文件，系统提示“选择不转出层”，确定后则系统按照设定的对照关系开始转化，如下图所示：

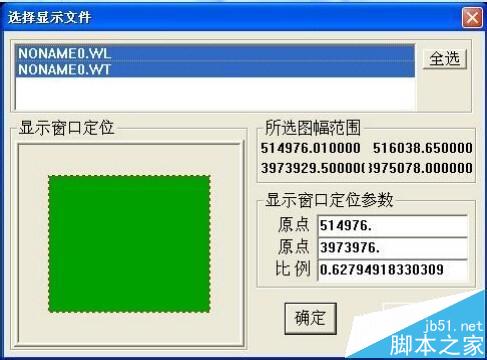

8、单击右键，选择“复位”命令，系统弹出“选择显示文件”对话框，单击“全选”按钮，然后单击“确定”按钮，如下图所示：

9、单击“文件”下保存点、线、面命令保存结果文件，如下图所示：

完成。

以上就是AutoCAD数据转换成MapGIS数据的全部过程，虽然不常用，但是确实能够实现。
