CAD中怎么输入坐标文件后自动成图呢?

有时候看一个二维图纸，上面有很多地方的坐标，你可能习惯用其他数据画图，而忽略这些坐标。其实这些坐标并非没有用，当一张图给出了该有的坐标，也可以让你把这张图完整的画出来，现在小梨就教大家这种方法。

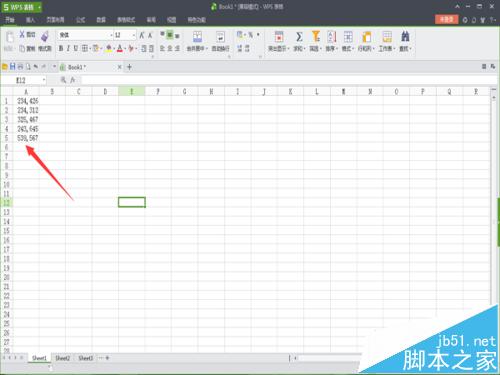

1、首先分别打开CAD和EXCEL。然后在EXCEL上输入坐标“X，Y”。示图如下：

2、上面的X，Y只是为了让你更形象的知道他们的位置，现在举例说明：

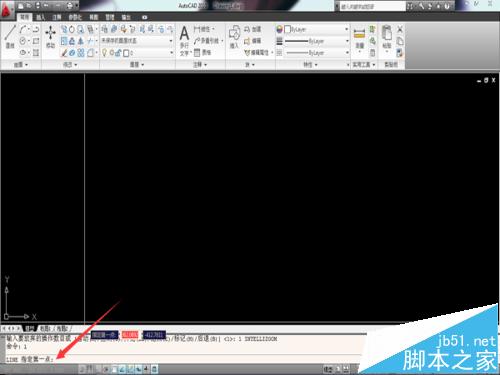

3、输好之后点”Ctrl+C“复制，然后打开CAD，输入“L”，点“Enter”。

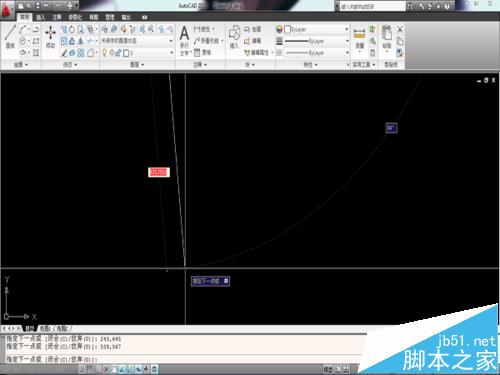

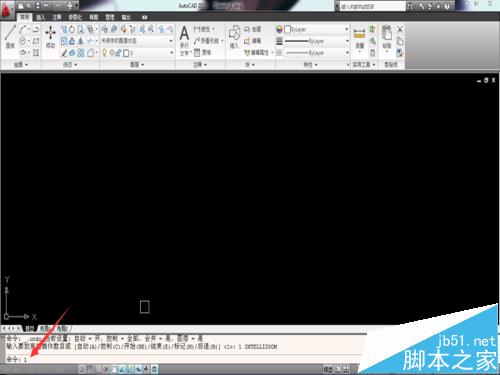

4、然后点下面箭头所指地方，按右键点“粘贴”。（把之前EXCEL上复制的数据粘贴在这里）

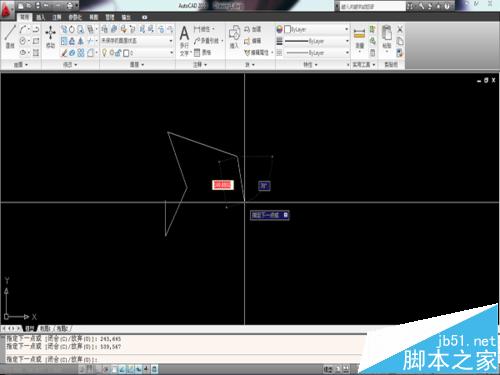

5、然后会出现下图，就是我刚刚输入坐标的图形。

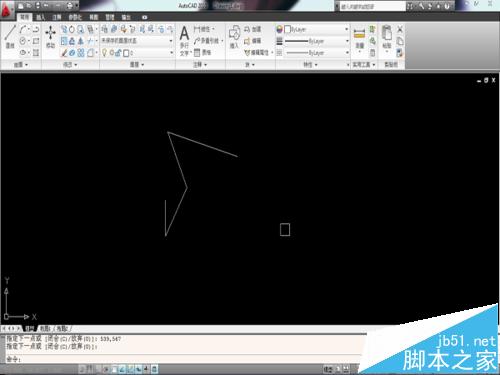

6、点“Enter”成图，如下图所示。

注意事项：这个方法虽然好用，但在有弯道的时候还需根据实际情况来做。毕竟是用的直线命令。
