CAD怎么制图? CAD使用参照来制图的实例教程

CAD在制图过程中，有很多时候是需要在别人的图纸基础来进线绘制，如果别人的图纸有修改，自己每次重新套制别人的图，会很麻烦，使用参照来制图，事半功倍！

1、双击CAD的启动标志，新建一个空CAD

2、点击工具栏中的“插入”

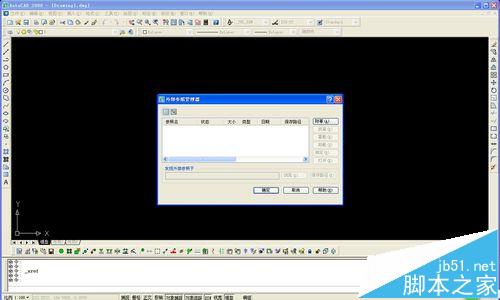

3、在下拉菜单中选择“外部参照管理器”，会弹出一个对话框

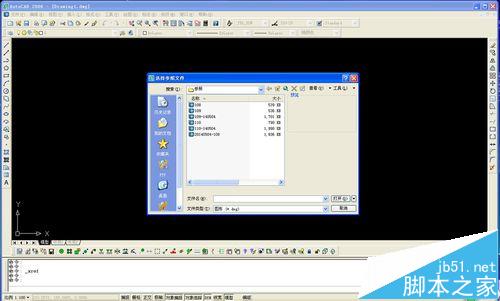

4、点击上面对话框中的“附着”，会出现“选择参照文件”，选择需要参照的平面图，点击“打开”

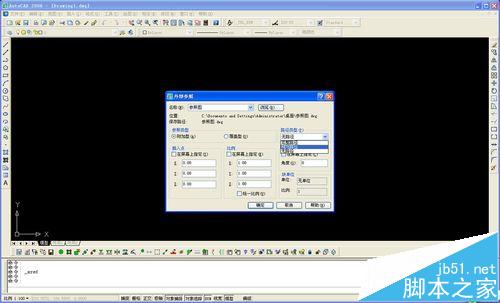

5、接下来弹出一个界面，在路径类型中选择“相对路径”，这个路径有利于以后图纸的自动连接。比如从一台电脑复制到另一台电脑上，完整路径和无路径都无法自动识别出参照底图，而相对路径可以自动识别

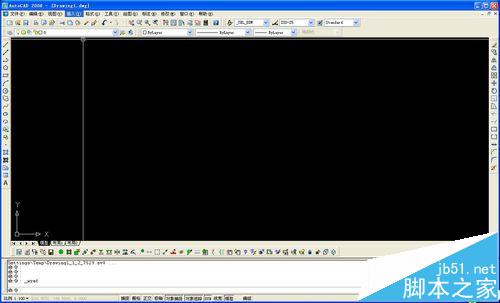

6、点击“确定”，参照就做好了。以后别人修改了参照底图，你直接把参照替换掉就可以了。

注意事项：尽量选择相对路径，如果不复制，则可以选择绝对路径。
