CAD在矩形正中心绘制圆形的两种方法

小编从事CAD制图已经2年多了，对CAD出图虽不敢说是精通，但也达到了熟练的水平，下面我就为大家讲解一下CAD中如何在矩形正中心绘制圆的问题

第一种方法：使用矩形对角线绘制

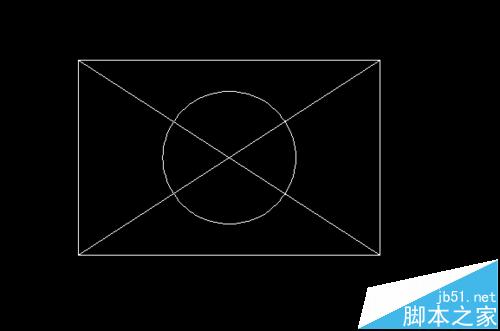

1、输入矩形捷键rec按自己需要绘制好矩形，然后打开勾上对象捕捉的端点选择框并确定，输入直线快捷键L选择矩形的端点绘制两条矩形的对角线，如图

2、接着打开勾上对象捕捉的交点选择框并确定，输入圆快捷键C后将十字光标移动到两条对角线的交点附近，系统提示交点后单击鼠标确定然后按自己需要大小绘制好圆，最后使用删除快捷键E将两条对角线删除即可

第二种方法：使用点过滤器绘制

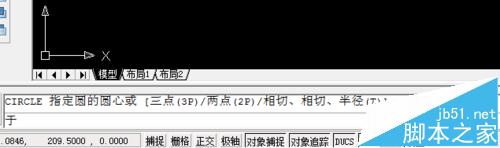

1、绘制好矩形后，输入圆的快捷键命令C后再启用点过滤器，启动点过滤器的方法是在命令行输入“.x”，注意输入的是双引号里面的内容，双引号不要输入，如图

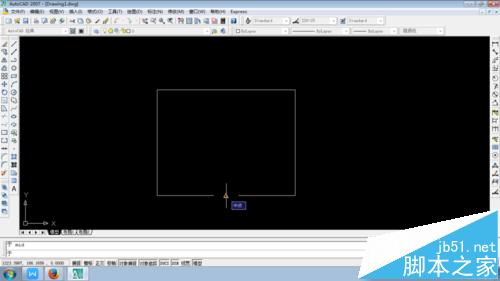

2、如上图，在命令行出现了一个“于”的字符后，在命令行输入中点捕捉命令快捷键mid，将十字光标移动到矩形其中一条边的中点附近，当系统提示中点后单击，如图

3、接着再次输入mid在矩形的另一条边（与前面选择的边相交的任意一条边）上选择好中点，如图

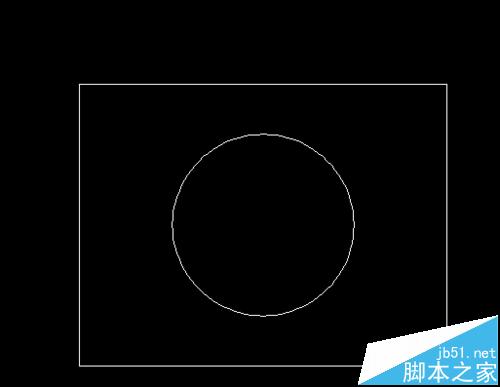

4、此时已经选好了矩形的中心点，系统自动在矩形中间跳出来一个圆，接着输入圆半径确认绘制出想要的圆就可以了
