2007cad怎么绘制等轴测圆? CAD轴测图绘制的详细教程

2020-07-20 13:23:45
字体:
来源:转载
供稿:网友

轴测图是通过平面图形来表达立体结构。轴测图系统中的圆,必须通过椭圆来绘制。现在,小编为大家介绍在CAD中详细绘制圆的步骤。

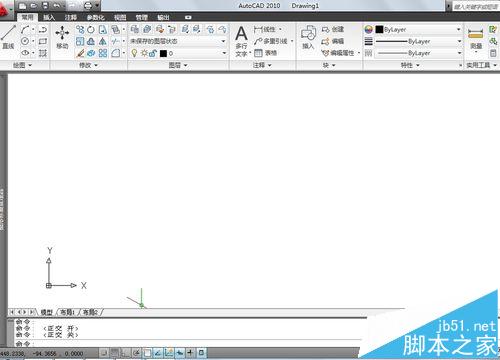

1、打开CAD,新建一个图形。

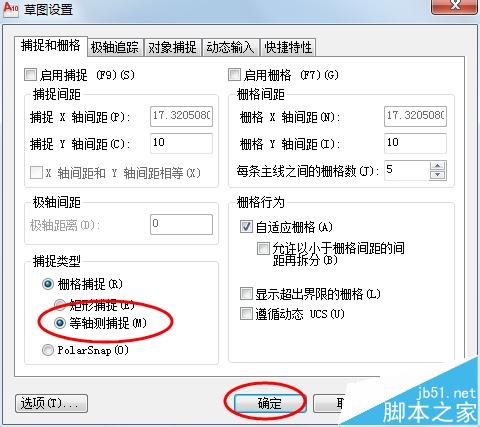

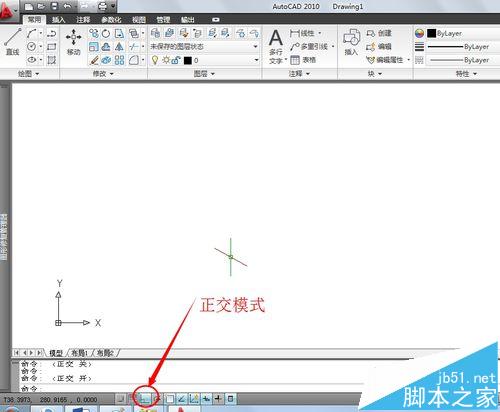

2、打开“捕捉和栅格”的选项,捕捉类型选择“等轴测捕捉”。打开“正交模式

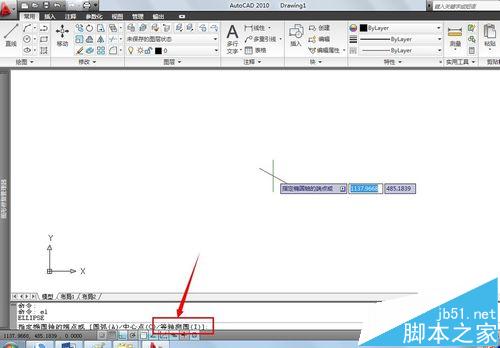

3、设置好轴测图的环境后,开始绘制圆。我们输入椭圆的快捷命令“el”点击空格或者回车,我们会发现在下方多了一个“等轴测图(I)”的功能

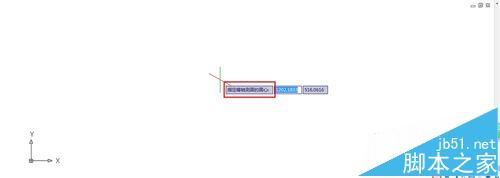

4、我们输入“I”,系统会提示我们指定圆心。

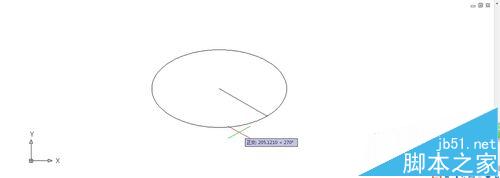

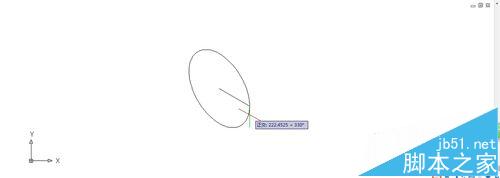

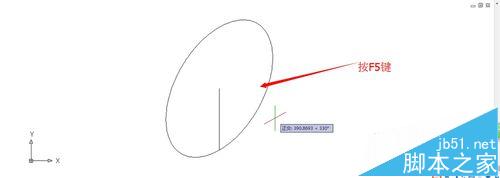

5、我们随便点一个位置作为圆心。按F5键可以切换其方向。

6、通过上面的介绍我们可以总结出在轴测图系统中圆的绘制方法:必须通过椭圆来绘制,点椭圆图标后,输入I,确定圆心,再给半径,即可绘制等轴测圆。

注意事项:注意绘制等轴测图形后将光标的捕捉类型还原回“矩形捕捉”。
