CAD中怎么使用wipeout遮罩命令?

CAD在设计中，不光讲究合理，还要求美观便于修改。而wipeout遮罩工具在高级专业公司使用很广，基本上所有图块都做过遮罩处理。在设计中填充处理非常方便，便于修改。

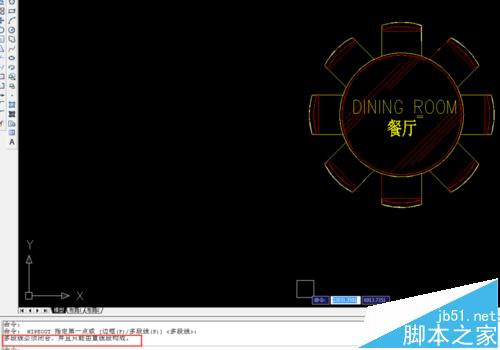

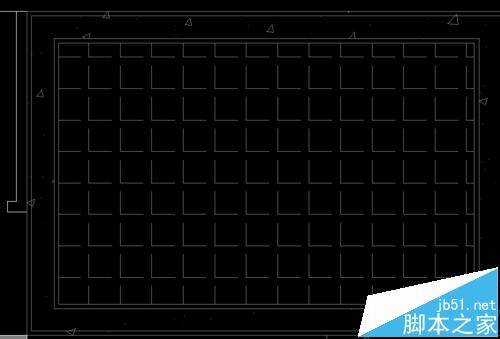

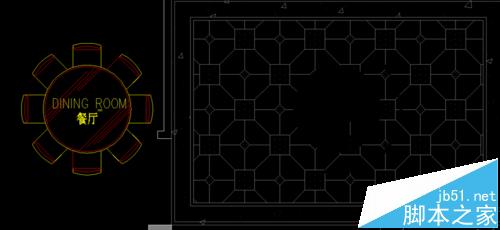

1、打开一个CAD图形，移出设计图块时，会发现原来放置图块的地方，图案填充破坏掉了，有个大洞。这样，再修改图案或改设计时，就需要重新填充，重新修剪，浪费时间。

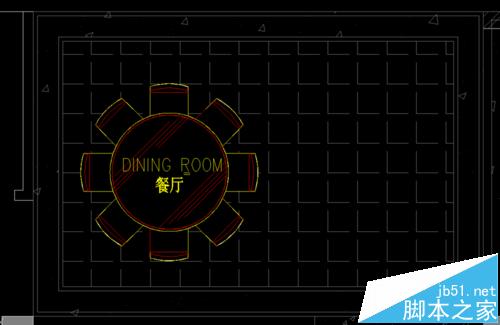

2、我们重新填充一个图形，保持整个填充图案是完整的 。图案随意。

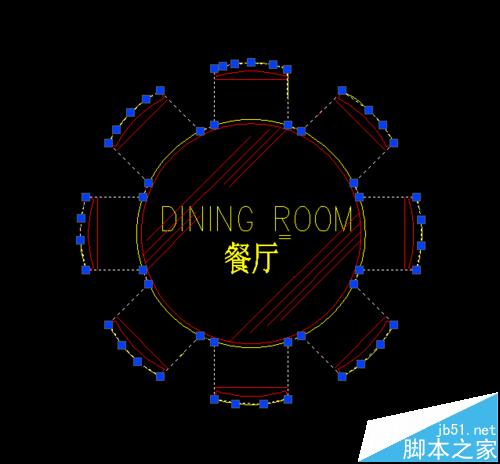

3、我们开始描边，在设计家具图块外围轮廓，用多段线描一圈。到最后一步时，使用C进行闭合。不闭合的话，会有问题。而且多段线不能使用弧度，只能一段一段的直线描绘。

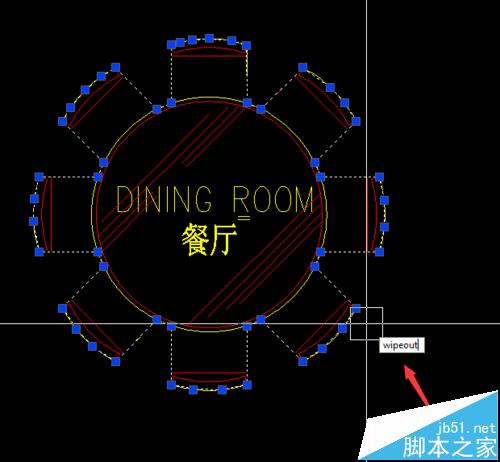

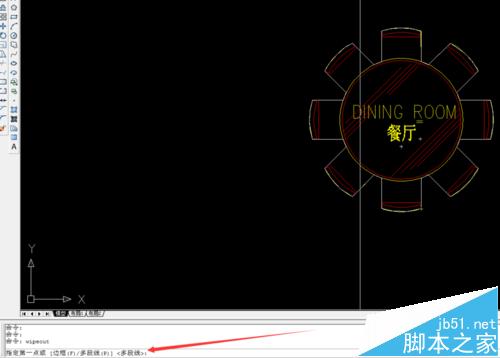

4、输入wipeout命令。注意下面命令行参数，默认多段线，空格确认。

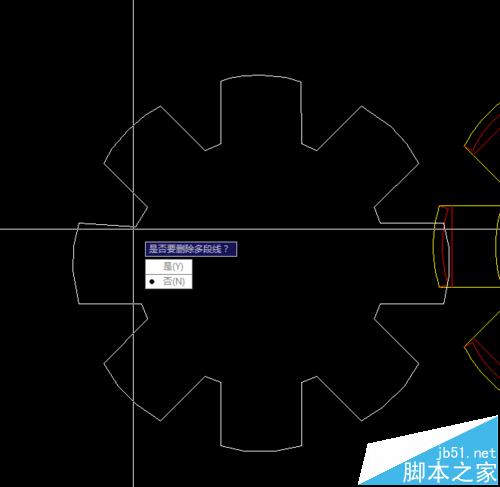

5、提示是否删除描绘的轮廓线，选是。遮罩会另外形成一个轮廓。

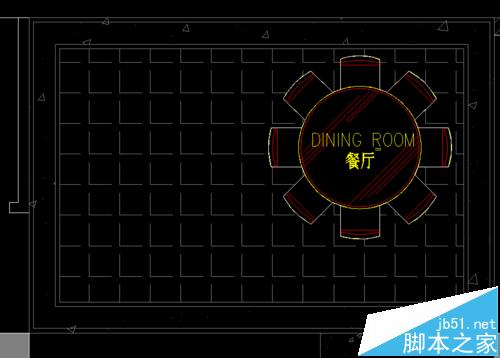

6、为了说明清楚，上一步骤才挪到外面。做好了遮罩，对齐到家具图块。这时就有可能遮罩把家具层都盖住了。这时就需要使用图形次序命令，draworder，将家具层至于最上，这样就不会被遮盖了。然后把家具放置到餐厅位置，随意挪动，既不会破坏地面填充图案，又保持图块中间整洁。

注意事项：一般遮罩都是对设计图块进行处理，然后设置好顺序，一起成块。这样方便调用。
