cad中怎么使用betterwmf截图软件?

betterWMF是一款针对cad截图到word中的实用性小工具软件，由于我们在工作中，经常要将cad图放在word文档中进行介绍，整个插入cad文件会导致word文件过大，且会导致word打开过慢或卡。经过betterWMF在剪贴板中处理后的CAD图形，粘贴到Word文档中，打印出来的效果相当棒。

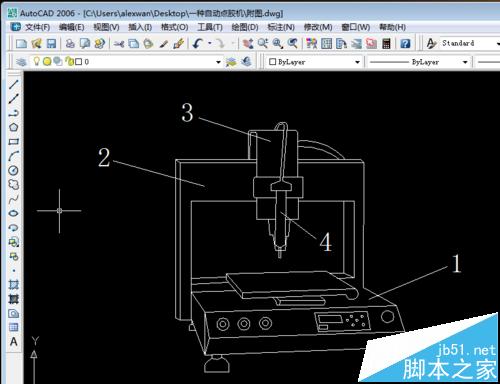

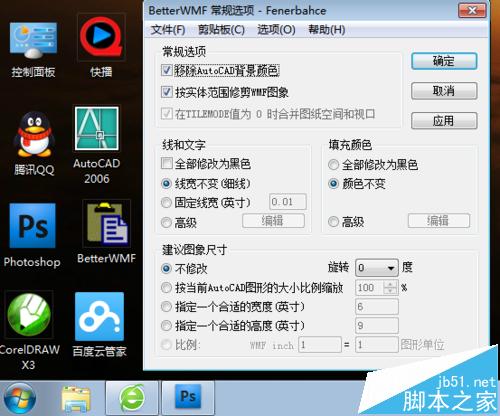

1、我们在CAD中完成自己设计的图形后，保持该设计图形在cad中的打开状态，然后在桌面双击已经安装好的BetterWMF软件图标启动BetterWMF，如下图所示：

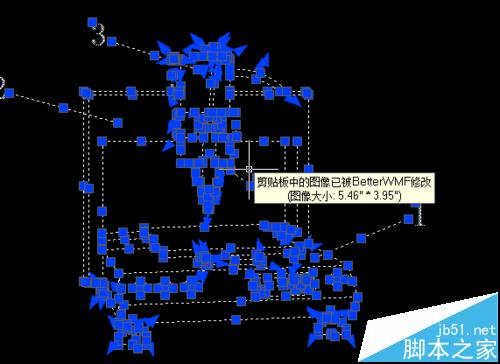

2、然后在CAD中选中想要粘贴的所有图形，单击右键，选择“复制”，则会出现“剪切板中的图像已被BetterWMF修改”字样，如下图所示：

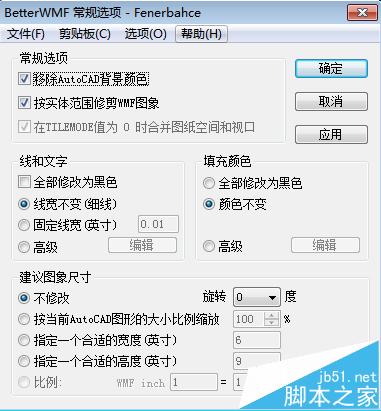

3、转到BetterWMF应用程序界面，选中常规选项中的”移除AutoCAD背景颜色“和”按实体范围修剪WMF图像“；在线和文字中，选择全部修改为黑色，我一般使用固定线宽0.025英寸或默认。然后选择剪贴板菜单中的”立即修改和替换“，单击”应用“；如下图所示：

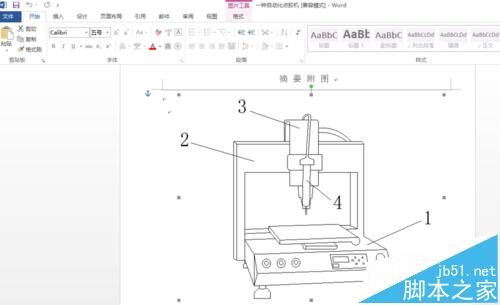

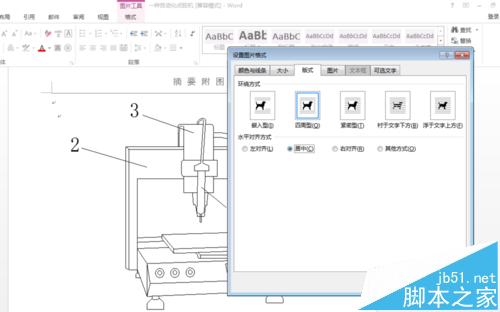

4、启动Word文档，鼠标单击右键，选择粘贴；在Word中选中粘贴过来的图形，单击居中，这样就截好图到word中了，如下图所示：

注意事项：在cad中截图时，BetterWMF要在幕后启动状态，不然选择直接复制没有效果
