CAD中怎么使REC快捷键绘制矩形?

矩形是CAD中用的最多的命令了，比如图框，梁、柱、门窗都是矩形的，所以我不得不多分享一些技巧给大家。

1、两对角点确定一个矩形。也就是说，只要会画点，就会画矩形。

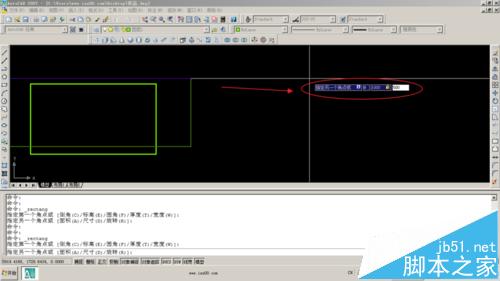

2、在很多时候，我们需要画一个定尺的矩形。如图，我们可以借助于相对偏移来确定。使用@1000,500确定于相对上一点的尺寸。

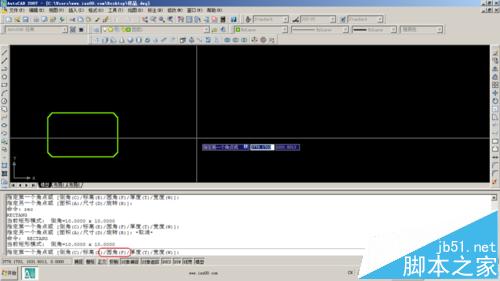

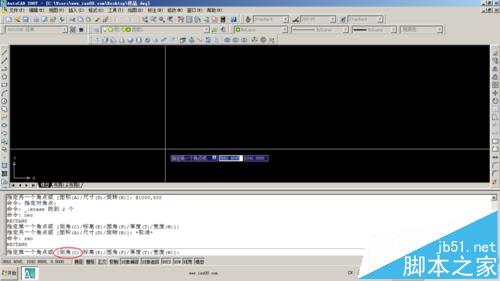

3、倒角选项可以对矩形的四角进行倒角，需要设置两个参数，如相同为45度倒角。

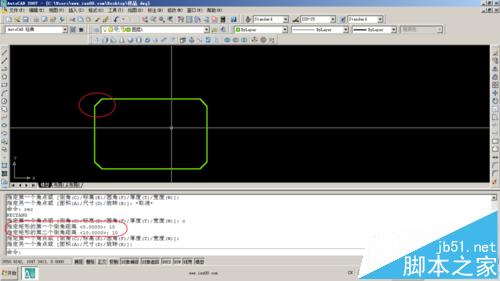

4、设置参数为10时，绘制一图示倒角的矩形。

5、圆角与倒角基本用法相同，不同的是圆角只需设置一个弯曲半径就可以了。

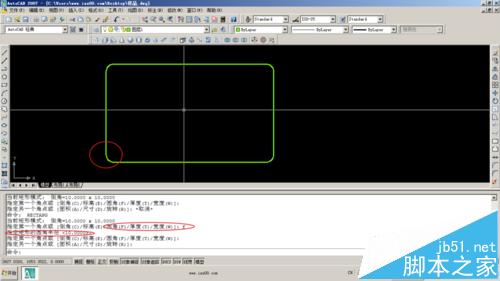

6、如图示为1圆角半径为10的矩形。要注意的是半径不能大于边长的一半。

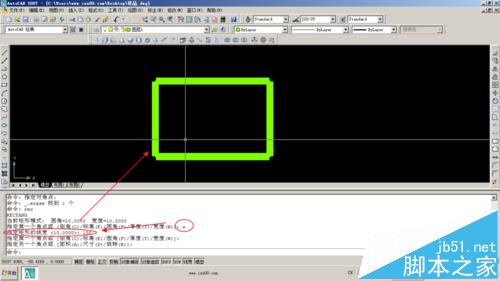

7、线宽，可以直接对绘物体进行定义线宽，并与图层无关。

注意事项：倒圆角半径不能大于边长的一半，倒角，两个参数和不能小于矩形边长。
