CAD中打开天正建筑画的图不能正常显示怎么办?

我们使用天正建筑绘制建筑图，但是绘制完毕，在别人电脑打开容易出问题，为了解决这个问题，可以将其转化一下，这样就不会出现墙、梁等不显示的情况。

1、这里最简单的办法就是转化为t3格式，具体的转化过程如下。打开天正建筑，然后打开需要转化的图纸。

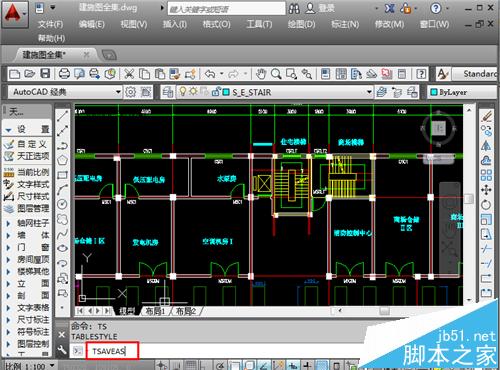

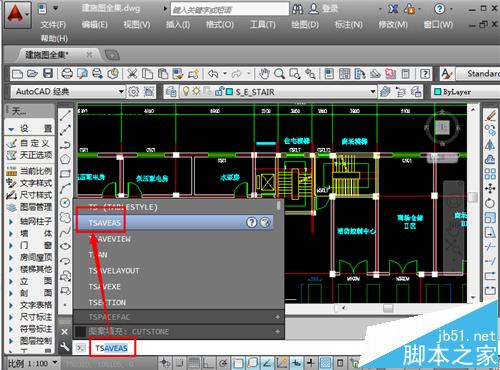

2、在命令栏输入“ts”，这时候会自动弹出和ts相关的选项，选择“TSAVEAS”。

3、选择之后，点击“回车键”进行确认。

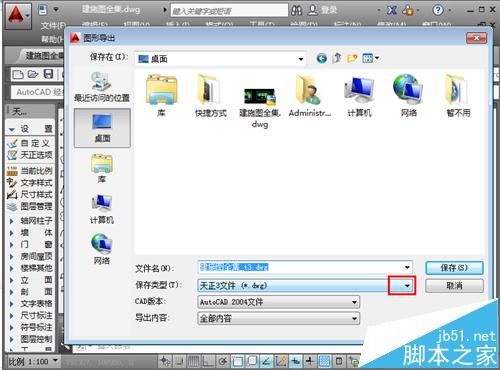

4、进入到另存为的界面中，为了以后能够方便的交流，建议保存为低版本的。

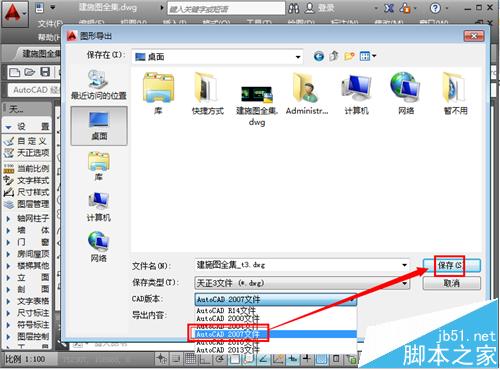

5、点击“CAD版本”后面的倒三角形，选择较低的版本，如CAD2007，最低的CAD2004，选择之后点击“保存”。

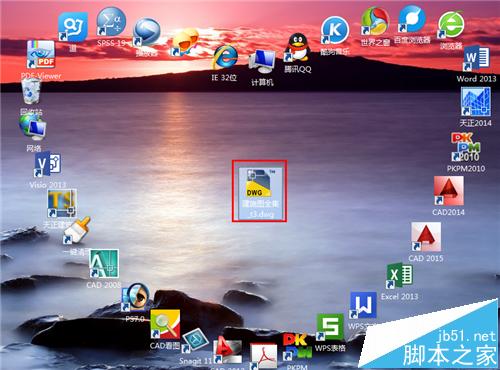

6、这时候回到保存的桌面，可以看到，一个名为“建施图全集_t3.dwg”的文件就生成了，这时再去别的电脑中，可以轻松打开，并且不会出问题。当然，如果打开出现问题，也可以在出现问题的电脑上安装新版本的天正建筑，不过过于麻烦。
