AUTOCAD是一个十分实用的绘图软件，尤其在建筑学和机械制造专业中十分常用，在建筑图纸中，会有墙体，门窗，遇到二层以上的建筑，就会出现要绘制楼梯的情况，下面，我们就来看看如何使用CAD绘制一个完整的建筑图纸。

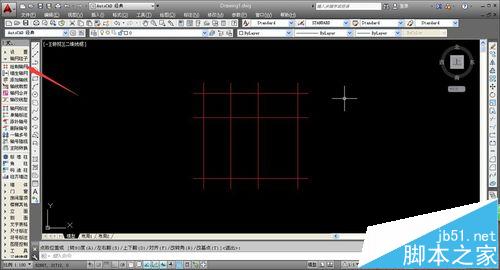

1、既然要进行建筑图纸的绘制，首先，我们使用天正绘图打开AUTOCAD，进入CAD的绘图页面，在左侧的工具栏中选择“轴网柱子——绘制轴网”。

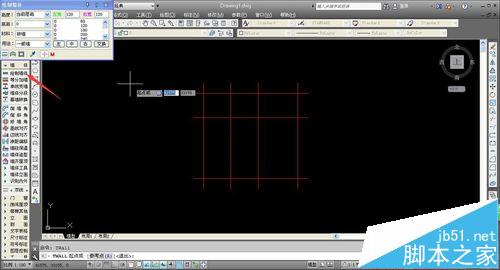

2、在弹出的轴网设置窗口中根据需要进行轴网的设置的输出，并绘制到CAD绘图面板上，接着我们进行墙体的绘制，在左侧工具栏选择“墙体——绘制墙体”。

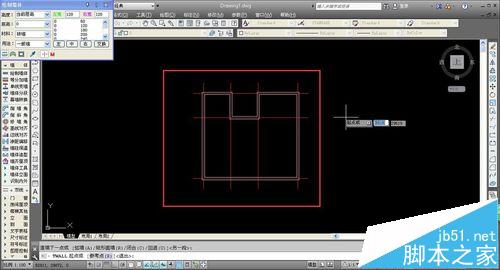

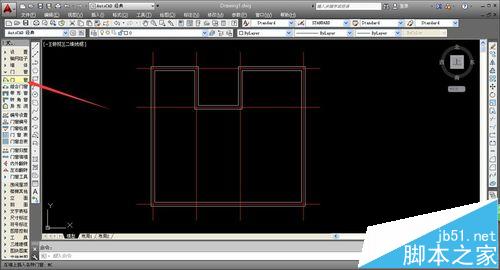

3、我们可以根据轴网自行绘制，也可以参考建筑图纸进行墙体的绘制，将墙体绘制完成后，出现一个封闭的墙体，下面进行门窗的添加。
4、依旧是在左侧的工具栏，我们选择“门窗——门窗”进行门窗的绘制，系统会弹出设置窗口，门窗的设置全部在此窗口进行。

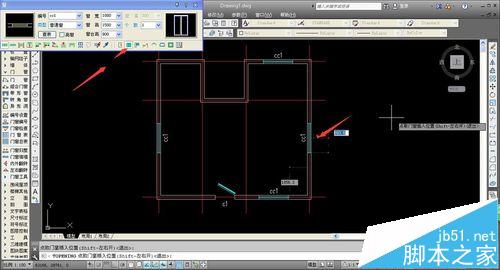

5、我们先进行门的放置，在设置窗口，可以自由的设置门的各种属性，设置完成后，将鼠标移动到合适的位置，单击即可确定位置并输出门。

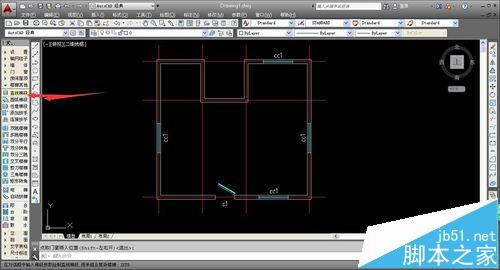

6、完成门的放置后，我们点击设置窗口下方的快捷操作栏中的“插窗”，即可快速切换的放置窗的设置页面。
7、窗的放置和门的放置相同，移动到相应位置单击即可，注意门和窗只能放置在墙体上，否则不符合生活常识，在标准绘图时要尤其注意。

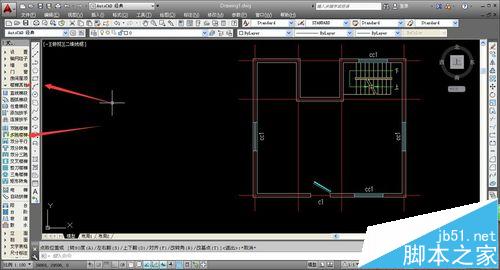

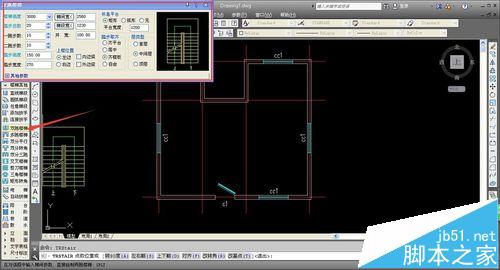

8、完成墙体，门和窗的放置后，大致的房屋就已经完成，下面，我们即可进行楼梯的放置，选择“楼梯其他——双跑楼梯”，楼梯的样式可以根据需要进行替换。
天正cad怎么画多跑楼梯？cad三跑楼梯的画法

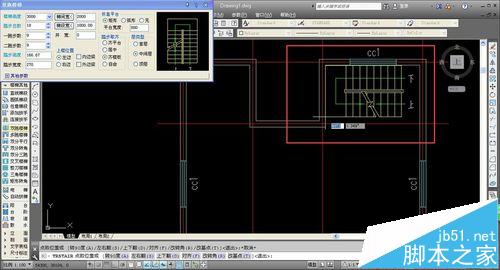

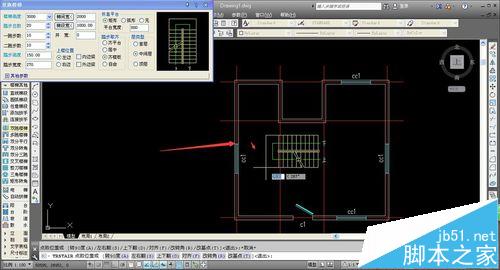

9、在弹出的楼梯设置窗口，我们可以设置楼梯的宽度，台阶总数等各类信息，在绘制时要结合实际进行考虑。
10、楼梯默认出现时为“竖直”的形态，按下键盘“a”键，即可输入旋转命令，楼梯就会变成“横躺”的形态，可以根据实际需要进行转换。

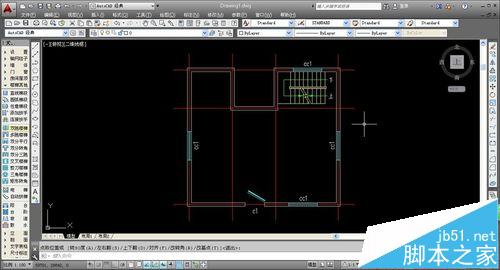

11、将楼梯移动到合适的位置后，单击鼠标即可完成楼梯的绘制，楼梯的线条颜色为黄色，上下线为绿色，能够在图纸中很容易的区别。
12、最后，按下键盘空格键即可结束命令，这样我们就绘制完成了一个相对完整的建筑图纸，如果需要我们还可以在图纸中放置各种部件，绘制完成后要记得保存，以免数据丢失。
注意事项：双跑楼梯适合在非1层和顶层的平面图纸中使用。
