CAD文件怎么实现立体消隐效果打印?

如何在CAD里面标注打印，以及如何使立体产品打印出消隐效果

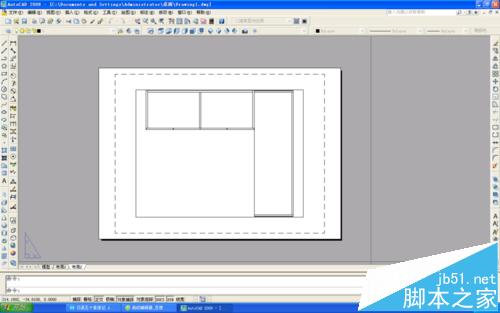

1、首先是打开你自己画好的图，我这个打开的是立体图，现在呈现的状态是从上往下看的状态。

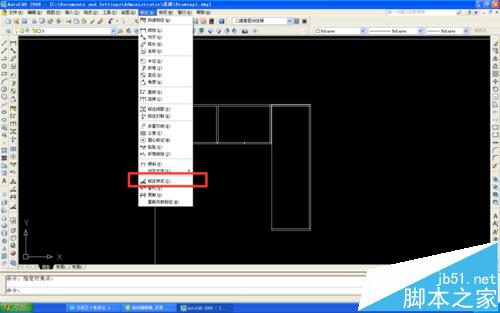

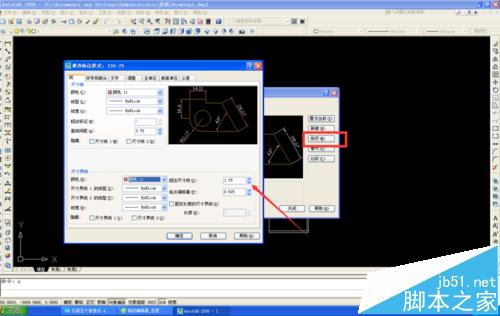

2、接着我们调整标注样式，点击上面的标注，找到标注样式字样，点击打开。点击修改，然后将线条、文字、全局比例等等修一下。

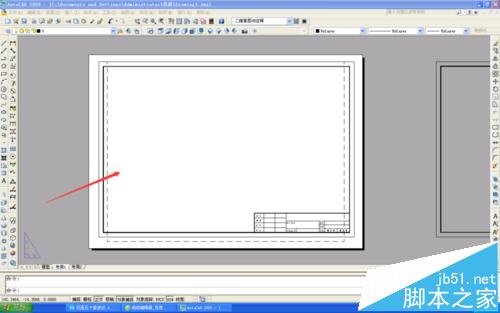

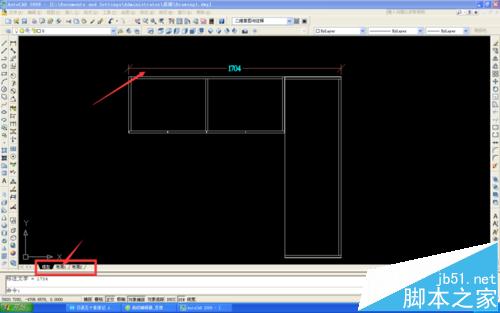

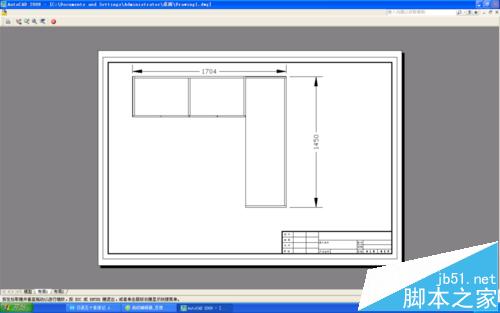

3、我现在标注的就是刚才修改过得，点击布局1，可以看到第二张图的样子。先将图二的东西删除。然后粘贴上我们的图纸格式如图三所示

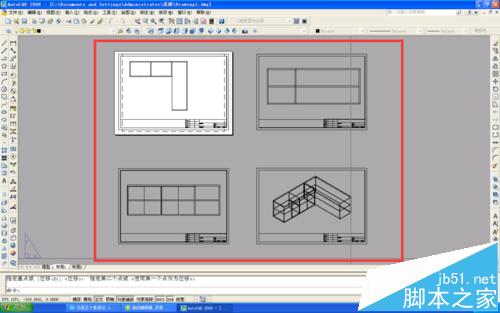

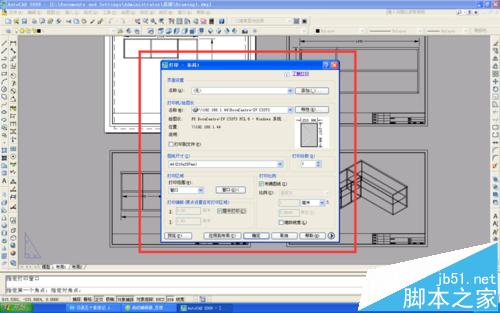

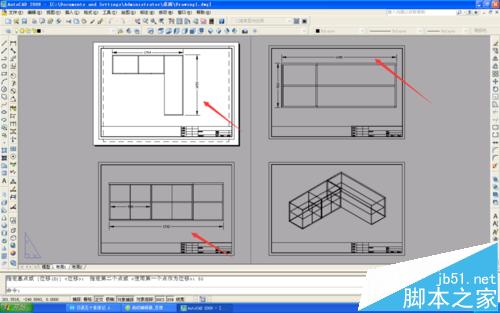

4、粘贴上我们图纸格式之后，使用命令MV，创建一个新的视口。（为了让你们看的更清楚，我粘贴了四个图纸格式，分别用来呈现不同层面看到的物体状态。）将所画的东西一一标注一下，如图二所示。然后我们点击打印或者直接按快捷键Ctrl+p，就会出现图三的效果。选择完打印机之后，在打印区域内的打印范围选择窗口，然后将我们的图纸格式框选住。

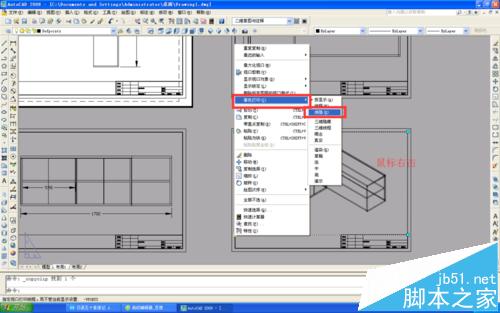

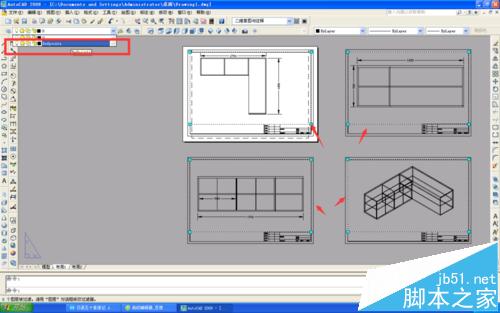

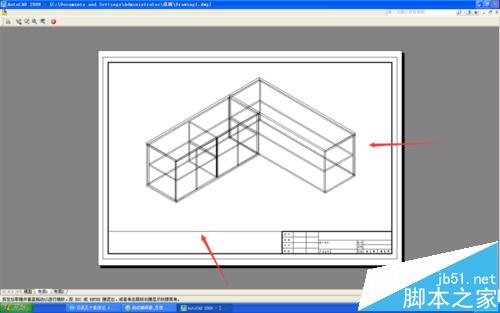

5、图一就是我们预览之后的样子，这样子出现在客户面前是不行的，我们要先将箭头所指的横线以及，里面立体的物体改变成消隐状态。首先我们选住刚才使用MV命令创建的新的视口，点击左上角的图层特性管理器，将原来的0改成Defpoints即可。（如图二所示），接着就是改变我们立体图形打印出来的状态结果了。选择立体图形所在的视口，右击找到着色打印，选择消隐就可以了（如图三所示）

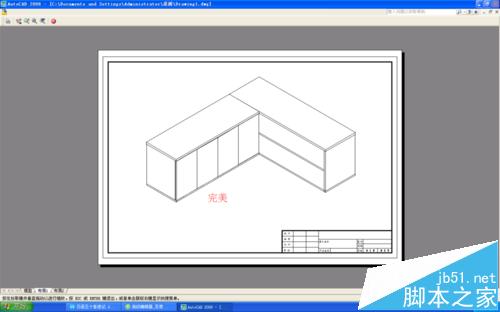

6、图一就是咱们立体图形消隐之后打印出来的样子，图二就是我们将线条的特性更改过后的样子。你学会了吗？
