在CAD中怎么画出虚线?CAD画虚线方法介绍

方法/步骤

1、打开CAD软件，进入软件界面。

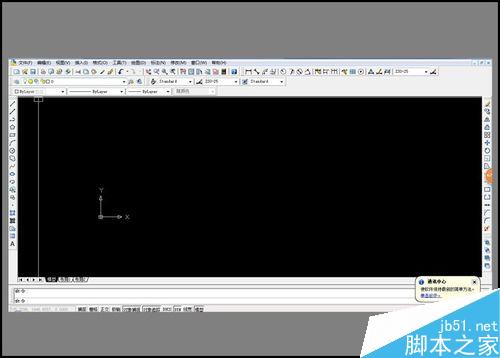

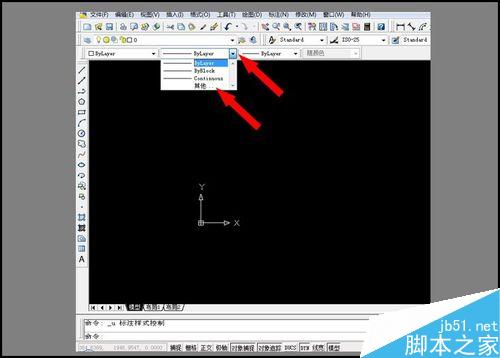

2、点击编辑线条工具栏（就是可以调线条的颜色那个），点击第二框后的小三角形，弹出下拉菜单，再点击最下面的"其他"。

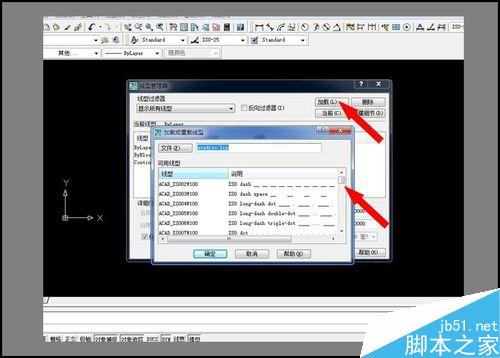

3、点击“其他”后会弹出一个对话框，然后再点击右上角有个“加载”按钮。然后会再弹出个对话框，对话框右边有个滚动条可以上下拉动，选择自己需要的虚线线型。

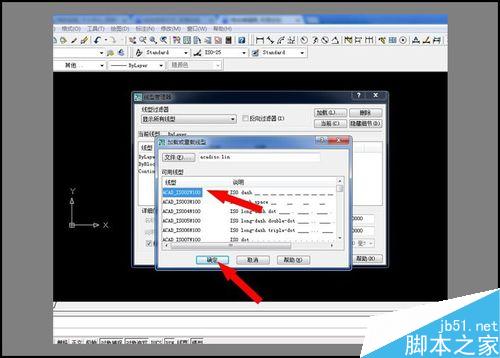

4、用鼠标选择自己需要的虚线线型，点击”确定“，也可以直接双击自己需要的线型。

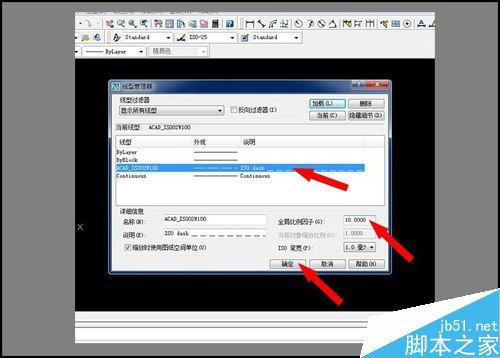

5、现在加载线型确定后，对话框会自动消失，回到线型管理器对话框，选择刚刚加载的线型，在又下方有个”全局比例因子“。这里参数需要改动，不然画出来是直线看不见虚线，这里的参数根据全图比例来改（我这暂时改成10），改了比例后点击确定。

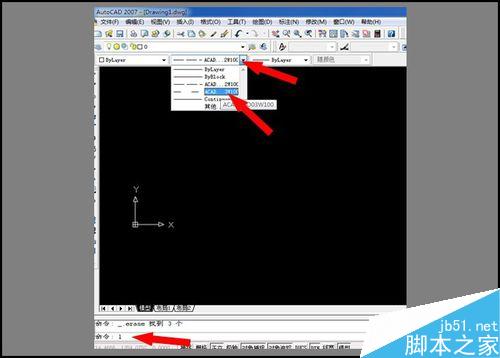

6、然后回到CAD打开时的界面，点击线型编辑工具栏第二个框后的三角形，下拉选择刚刚加载的线型，然后再下面的命令栏输入”L"。也可以点击左边的直线标志进行制图。

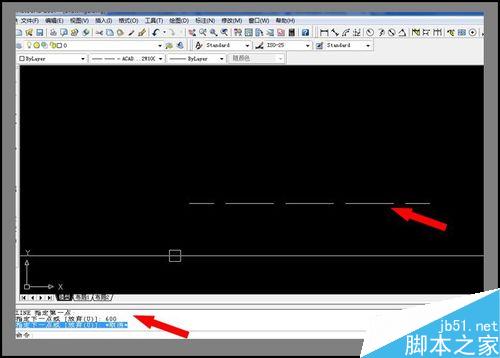

7、然后再起点位置用点击鼠标左键，然后输入需要的长度，就可以画出需要长度的虚线了。

以上就是在CAD中怎么画出虚线方法介绍，操作很简单的，大家学会了吗？希望能对大家有所帮助！
