CAD图纸怎么打印白图?cad生成PLT文件的方法

工程用图一般为蓝图，蓝图需要打印有CAD图形的白图来晒图。而将CAD打印为白图，需要先制作一个PLT文件。下面就说一下怎样将dwg格式的CAD转化为PLT格式的打印文件。

1、先将CAD图形如图所示排为两行，行间距大概2000。

2、测量整个CAD图形的长度。测量长度的方法有很多，本人是用DI命令测长度，本例子中测得长度为263000

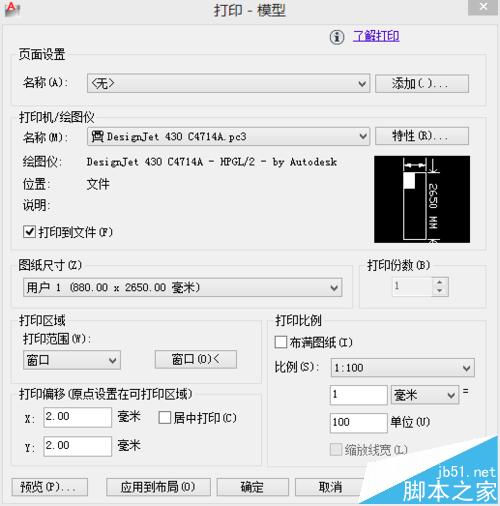

3、点击CAD打印按钮，若计算机没连接打印机，出现AutoCAD警告弹窗。点击确定即可。出现如图所示弹窗。打印机/绘图仪名称选designjet 430 C4714A -HPGL，打印到文件打勾，打印区域选窗口。点击窗口（0）<按钮，鼠标选定CAD图形区域。打印偏移如图设置，打印比例如图设置。

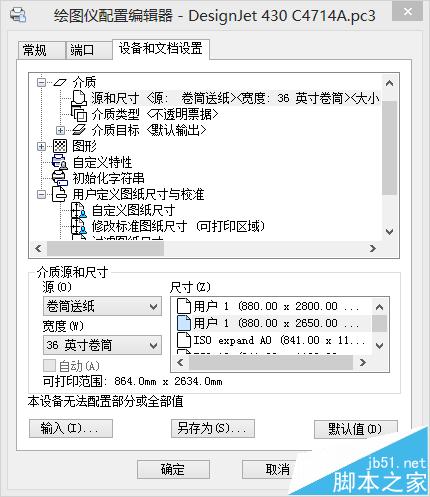

4、点击特性，出现如图所示的绘图仪配置编辑器对话框，点击自定义图纸尺寸。

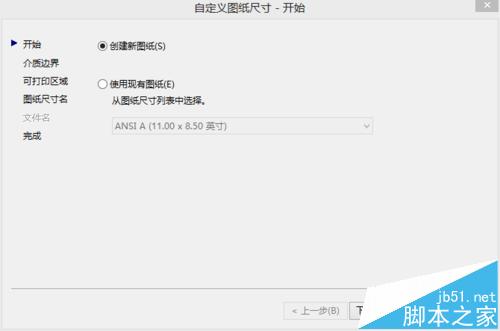

5、点击添加按钮，出现自定义图纸尺寸选项卡，选择创建新图纸，然后点击下一步。

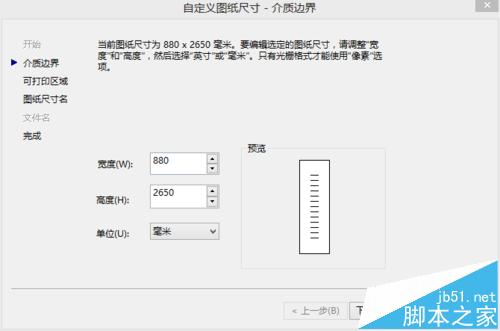

6、宽度固定是880，高度在之前量的图纸长度除以100，再加上20。如本例中，之前量的长度是263000，高度就填2650。然后点击下一步。

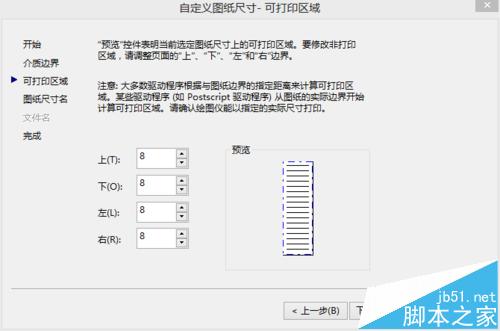

7、上下左右固定选8，点击下一步。

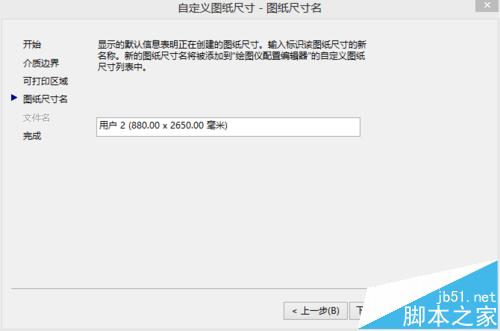

8、图纸尺寸名可以改，不过你要记得。本例中没有改，图纸尺寸名为用户 2(880.00 x 2650.00 毫米)。点击下一步，然后点击完成.若出现警告弹窗，点确定即可。

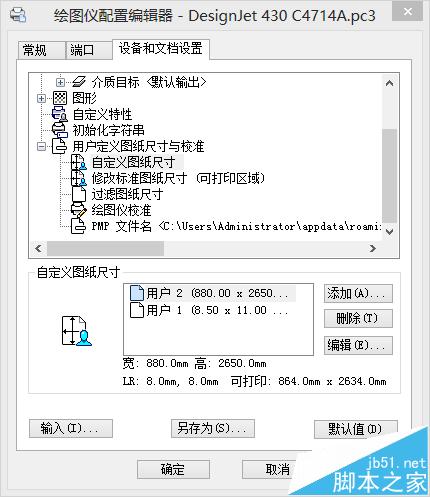

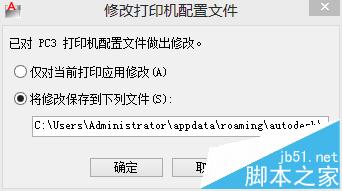

9、鼠标点击新创建的图纸名，如本例中是用户 2(880.00 x 2650.00 毫米)，然后点击确定，出现修改打印机配置文件选项卡，选择将修改保存到下列文件，点击确定。

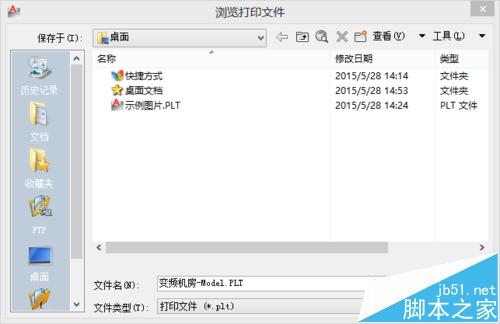

10、图纸尺寸选择第8步中的图纸尺寸名，本例子中是用户 2(880.00 x 2650.00 毫米)，然后点击确定。在出现的弹窗中修改文件名，保存即可。
