cad怎么插入参照底图? cad插入外部参照底图的教程

使用autocad软件绘图时，经常需要将多人绘制的图纸进行汇总，那么对图纸进行参照就是一种比较可行的方法，这样在底图进行调整时，大家一用再针对底图一一进行调整，只需要对调整部分的图纸进行修改，本例针对绘图时的参照底图进行讲解。

1、首先打开autocad软件，如下图：

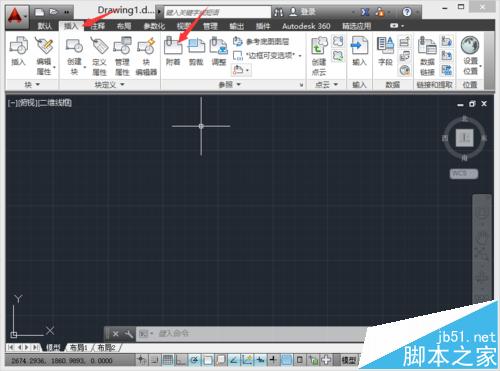

2、选择【插入】菜单中的【附着】按钮，如下图：

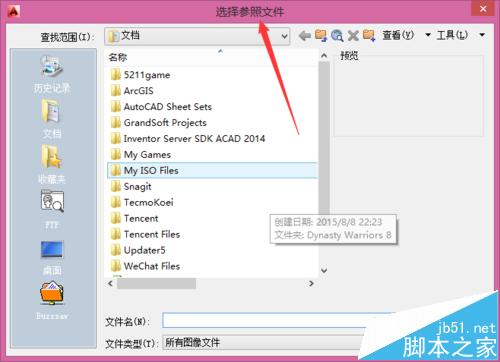

3、弹出【选择参照文件】对话框，如下图：

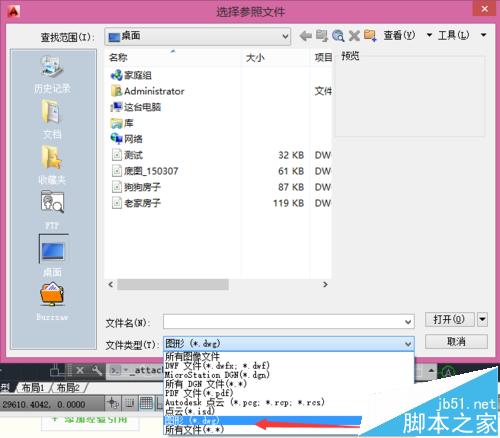

4、将【文件类型】改为【dwg】格式，这样就会显示所需要插入的底图文件了，如下图：

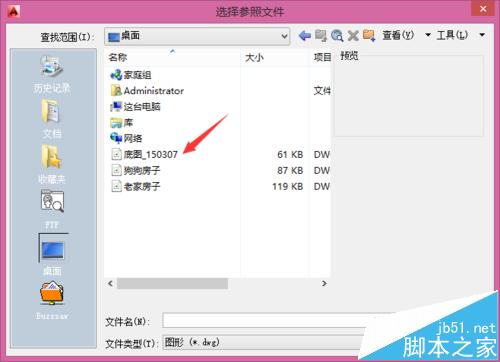

5、选择需要当做底图使用的文件，如下图：

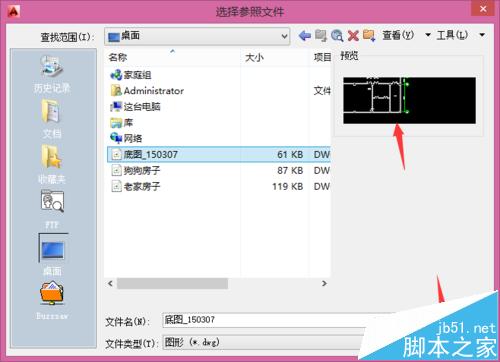

6、在右侧会进行简单预览，如下图：

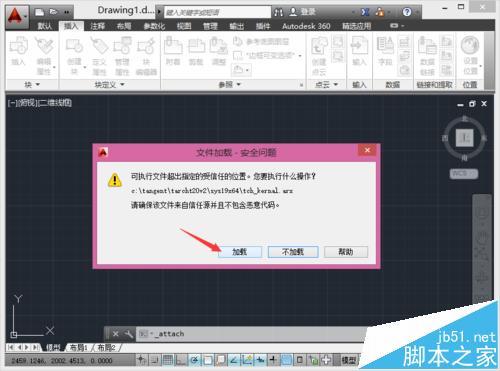

7、如果参照底图为第三方插件所绘制，则会弹出提示是否加载插件，选择【是】，如下图：

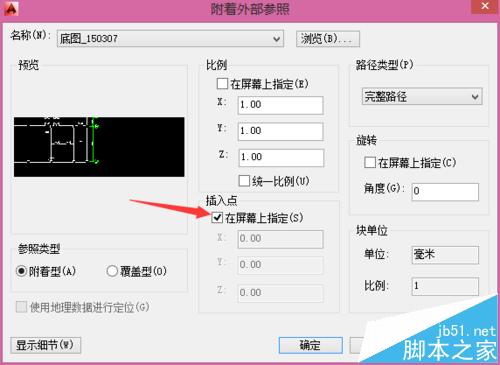

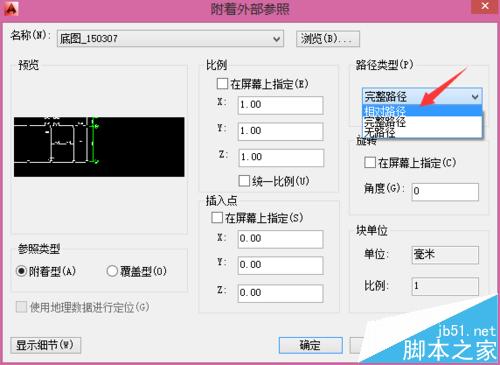

8、为了所有人员参照底图的位置统一（统一X点为0，Y点为0，Z点为0），将【在屏幕上指定】选项前的对勾取消，同时选择【相对路径】，如下图：

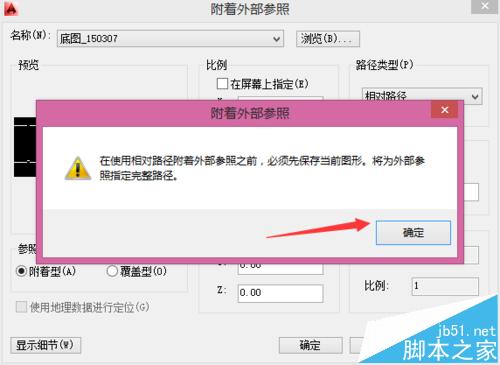

9、如果绘图文件没有进行保存，则会弹出提示，先将文件进行保存即可，如下图：

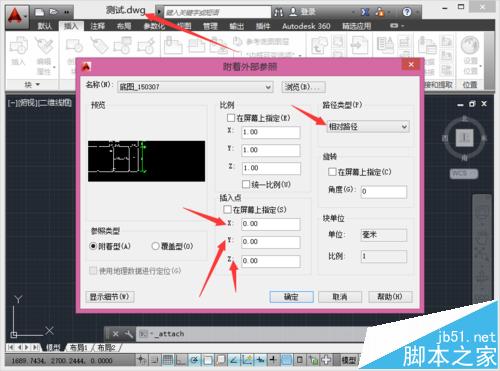

10、文件保存后，即可设置相对路径了，如下图：

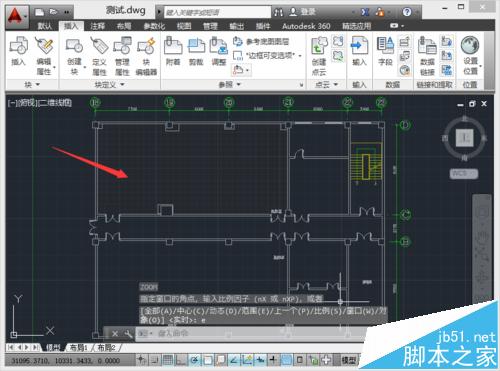

11、下图已经参照好的底图。
