CAD怎么画斜线?cad斜线的几种绘制方法

CAD斜线得几种画法，灵活应对，提高工作效率。

一、相对直角坐标

1、在画斜线时，输入@x，y 按空格或回车确认命令（x、y为要画在斜线末点相对于起点的位置）

二、闭合画法

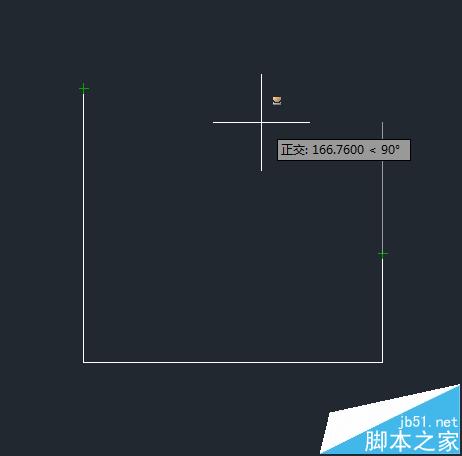

1、闭合画法，封闭图形中的斜线可最后利用C+空格或者C+回车将图像闭合来画斜线。

三、相对极坐标

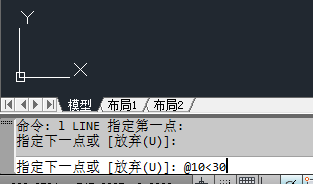

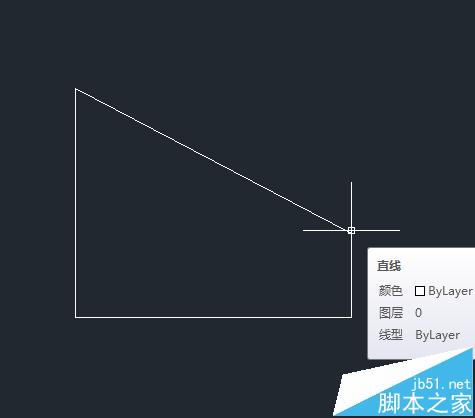

1、在画斜线时，输入@斜线长度<斜线角度 按空格或回车确认命令

四、极轴追踪

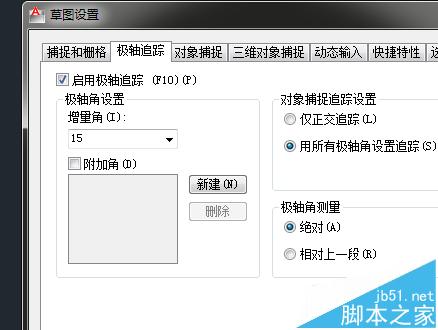

1、利用极轴追踪画斜线，首先进行设置。右击极轴追踪图标进行设置，启用极轴追踪，设置增量角，一般是15度，具体看要画的斜线的角度。

2、画斜线时将光标引至要画的角度，输入长度，按空格或回车执行命令。
