cad两直线夹角怎么绘制?CAD绘制特殊角度夹角的方法

CAD画直线时如何做到精确控制与水平线的夹角？

1、CAD画直线可以随意输入具体的数字进行长度控制，但是在移动鼠标时可以发现，直线与水平线是有夹角的，并且随着鼠标移动而不断变化。但是如果想指定一个具体夹角却发现没有可以输入数字的地方，这篇经验就教大家如何实现。

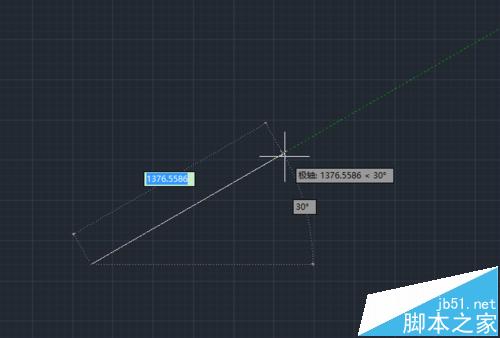

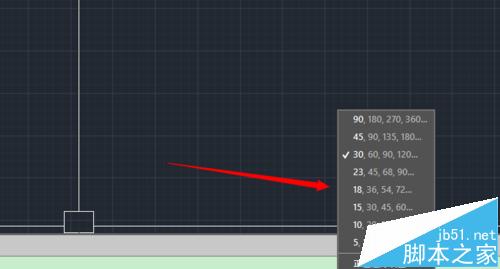

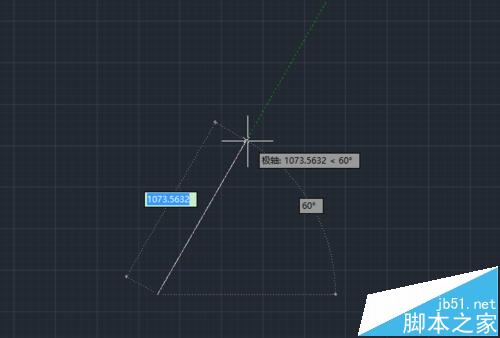

2、首先我们要介绍一下极轴捕捉这个功能，开启极轴捕捉，点击小三角出现几行数字，这些数字是用于捕捉具体角度的。例如我们选择30,60,90这行，然后点击直线，画直线的过程中，角度随鼠标移动而变动，但是在变动到30度的时候，我们发现有一条绿色的虚线出现了，再移动到60度，90度，都有绿色虚线出现。

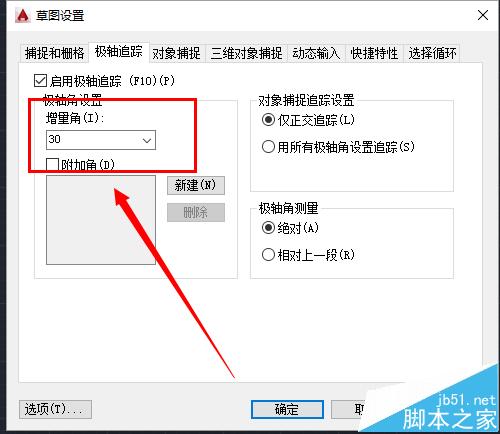

3、可以看出来，出现绿色虚线的时候，其角度都是30的倍数，我们打开极轴追踪的“正在追踪设置”，找到增量角，发现这里的数字是30，也就是说按照30的增量递增，30,60,90,120,150......都可以成功被捕捉到。

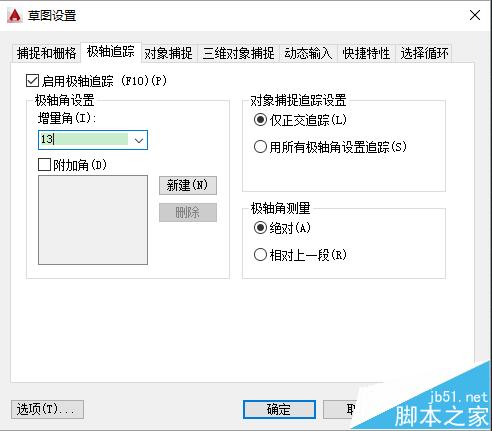

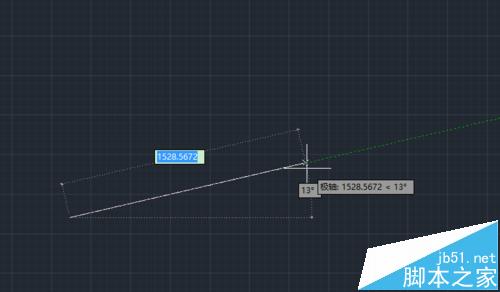

4、所以如果是常用的角度，类似30度，45度，60度，90度，180度这样的就可以在极轴捕捉里面选择一行数进行捕捉。但是如果是不常用的，例如13度这样的数字怎么办呢？回到刚刚增量角那里，我们将增量角的数字改成13，再回到主界面进行直线绘制。

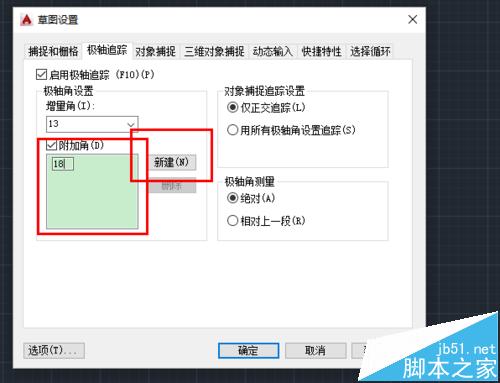

5、这样设置虽然很精确捕捉到了13度，但是依然是递增的，就是下一个被捕捉的是26度，假如在绘制时我想捕捉一个18度的，这里就无法捕捉到。解决方法是利用附加角。在增量角下面有一个附加角选项，勾选一下，然后点击新建，输入18.回到界面，使用直线工具。

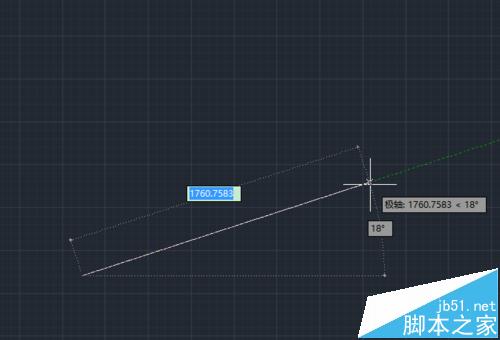

6、再次绘制时，我们发现，在13度的时候出现了捕捉的绿色虚线，在18度时也会出现绿色虚线，但是18的倍数时却不会出现，可见这样的设定是针对一个具体数字的。

7、为了更直观地表现这个过程，下面录制了一个动态视频，可以清晰地看到捕捉过程。13度，18度，26度都被捕捉到了，注意36度没有捕捉的。像这样的附加角最多可以添加10个。
