cad打开提示图形文件无效该怎办?

我们在工作的时候，很多时候接受资料，打开cad图纸时候，会发现图形文件无效，根本就打不开。那么这是什么原因造成的呢？通过我多年的工作经验，主要分两大原因造成我们打不开接受的cad图纸。

其一类：文件本身具有加密性。这类问题，除非你是电脑高手，对专门的图形的加密软件研究的已经很深刻，况且不同的公司所用的加密软件也不尽相同，所以要想通过破解加密软件来打开cad无效文件，难度太大，唯一比较好的渠道是你电脑上安装一个加密软件，这样，打开这一类的图形无效文件完全没有任何问题。

其二类：自身电脑cad版本太低，导致高版本cad图形在底版本cad打开时候显示图形文件无效，我们都知道，这是很正常的，因为cad本身就是高版本可以打开低版本图纸，而低版本不一定能打开高版本图纸。那么这类问题又改如何解决呢？下面，就让我来为大家讲讲这类问题的解决方法吧。

1、从上面的原材料中，我们可以看到，我们选择了一款名为AcmeCADConverte的软件，之所以选择这款软件，因为之一是这款软件在网上容易下载，且免费使用，且它还不断在更新，现在已经可以下载到2014版本的AcmeCADConverte软件了；

二就是因为我个人经验来讲，觉得这块软件速度够快，在打开图纸的时候所占用电脑内存小，而且打开和保存很方便，不像2012版的cad打开很慢。所以在这里，我推荐用这款软件，而且这款软件的用处可不仅仅是处理图形文件无效这种问题，比如图行中块比较多或者格式占用大，cad打开图纸的时候要几分钟时间，打开它转换一下，在用cad打开就像正常图一样能打开了。

在比如，看地勘或者总图的时候，也可以直接用它来看，可谓方便的很。当然，2012版AcmeCADConverte只能解决2012版本以下的cad图形无效问题，详见下图。

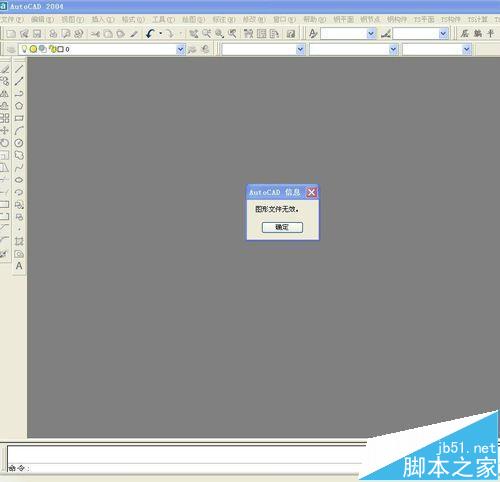

2、我们打开图形的时候，经常会出现无效情况，如以2004版cad打开2012版图纸为例，打开后，会显示图形文件无效的提示，详见下图。

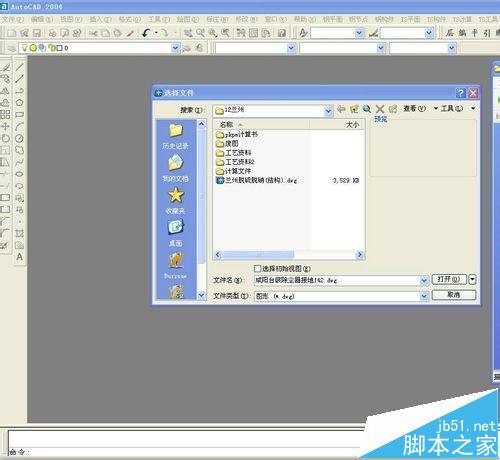

3、出现2步骤中的问题后，只有一个确定选项，你点击后，会出现一个对话框，如下图。这个对话框实际上是要你重新选择打开的图，这个时候，如果，你再选择原来的图形无效的图，打开后又回到2中的步骤了。所以，不必浪费时间，直接关掉这个对话框，最小化cad.

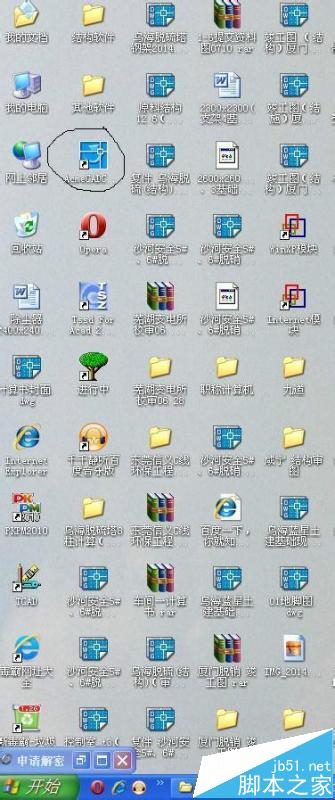

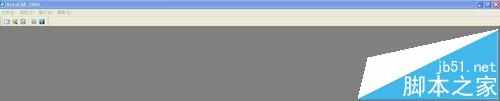

4、最小化打开的2004版cad后，在桌面上找到已经安装的2012版AcmeCADConverte软件，双击打开。

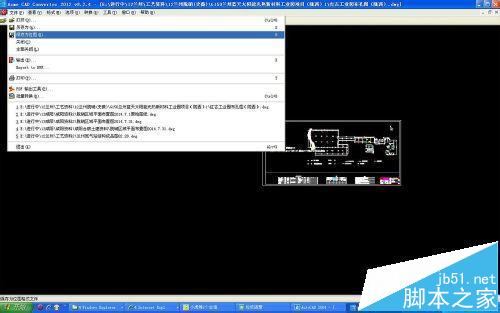

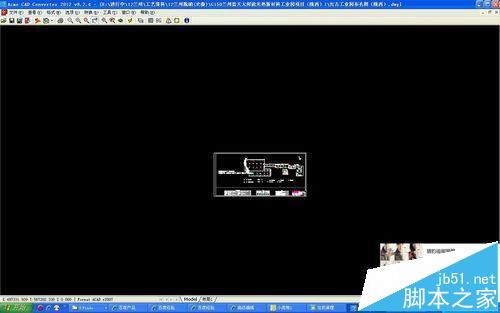

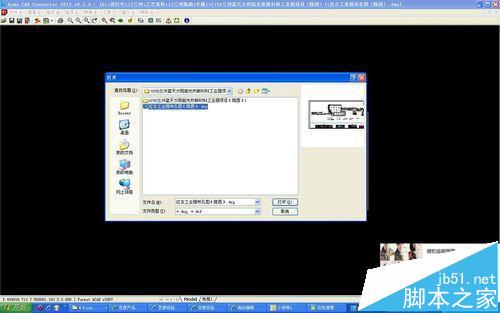

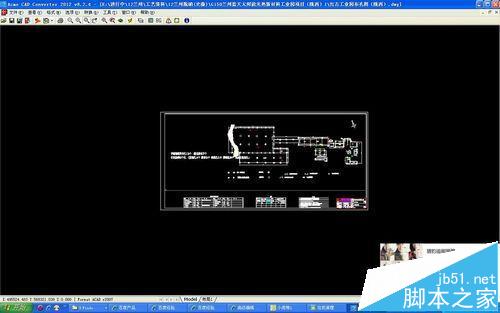

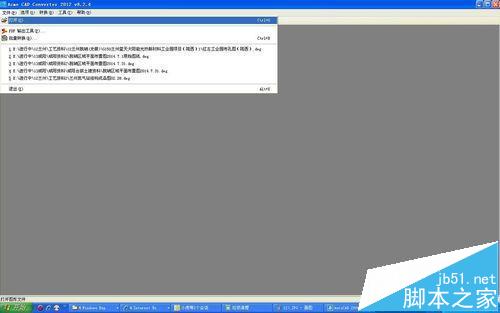

5、直接将图形文件无效的cad图纸拖曳到AcmeCADConverte软件中，或者用菜单打开图形文件无效的cad图纸也行。

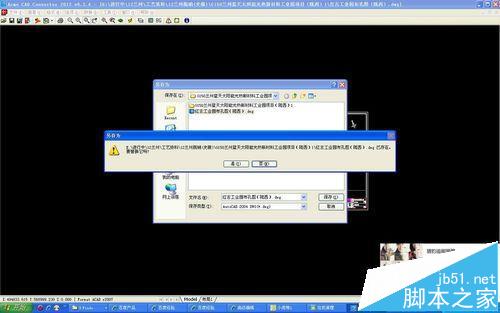

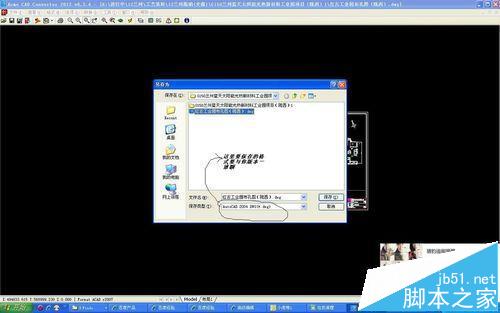

6、还是用菜单来保存替换下原来的cad图纸，注意在图片二中的对话框中，一定要注意将图形格式保存的和你cad版本一致或者低于你cad版本，我这里是2004版本的cad，所以保存的格式是2004版的。

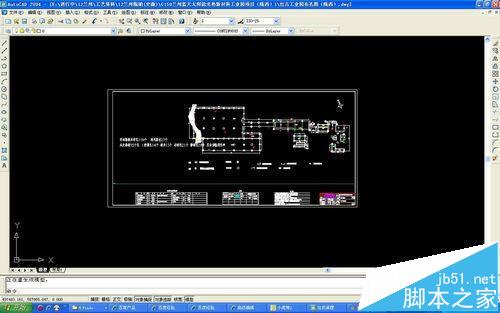

7、关闭AcmeCADConverte软件，将刚才保存好的图纸拖曳到3步骤已经最小化的cad中（这个不用我来教你了吧，要是连这个都不会，那算了，当我啥也没说，你还是别玩cad了，玩acd去吧！）。这个时候发现原来打开的图形无效文件，现在可以打开了。
