cad怎么输入坐标点?cad三种常用坐标系的输入方法

cad是应用最广泛的计算机辅助设计软件，学会cad怎么输入坐标是必不可少的，下面小编教大家cad坐标输入方法。

一、输入绝对坐标

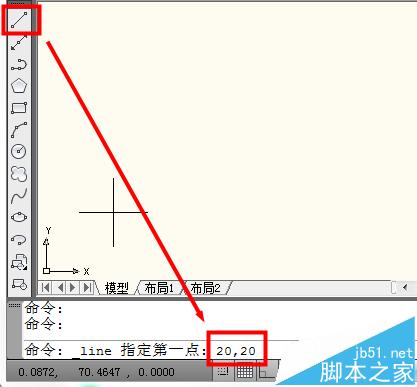

1、cad坐标输入方法很简单，小编先用直线工具教大家cad绝对坐标怎么画。首先选择cad直线工具，然后在命令行中输入“20，20”（这是cad绝对坐标输入格式），然后回车。

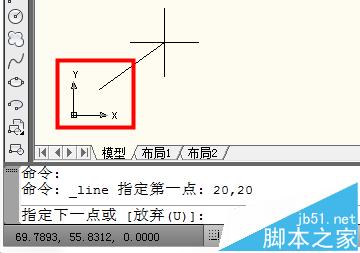

2、此时会将cad直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。

二、输入带角度的相对坐标

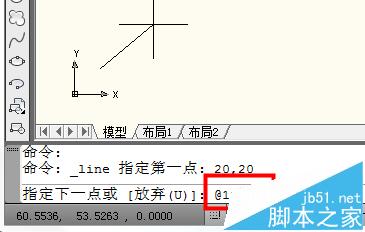

1、在cad命令行中输入“@100<0”（这是cad带角度的相对坐标输入格式，意思是长度为100，角度为0度），然后按回车键确定。

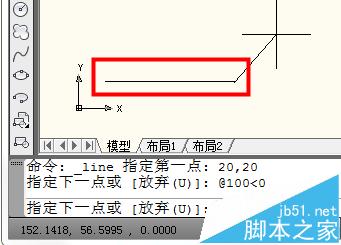

2、此时就画出来一条长度为100且角度为0度的直线。

三、用距x、y轴距离确定的相对坐标

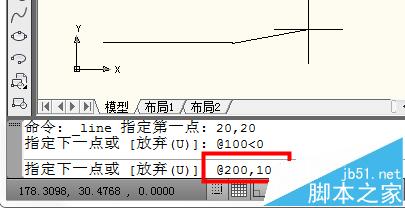

1、在cad命令行中输入“@200，100”（这表示端点距离当前起点的x轴为200，距离y轴为100），然后按回车键确定。

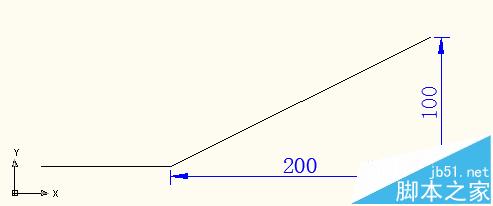

2、画好之后小编标注出来给大家看一下，cad坐标输入方法就是这么简单，妈妈再也不用担心我们不会cad怎么输入坐标了。
