CAD怎么画六角螺母? cad螺母的画法

为大家分享一下如何简单的绘制一个螺母。

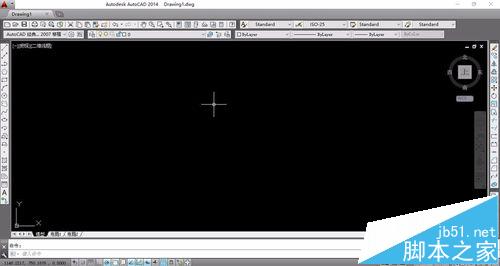

1、打开你的CAD软件，选中双击或者右键单击选择打开，该经验以CAD2014版本为例进行分享。（其他版本的CAD都可以绘制的）

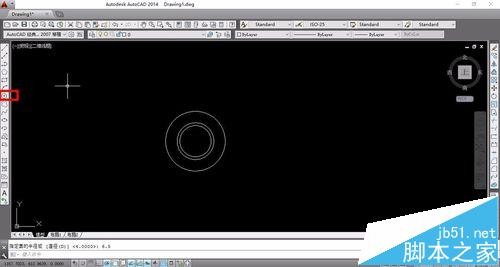

2、进入CAD2014后，点击 圆 命令，绘制圆半径分别为3.4 4 6.5。

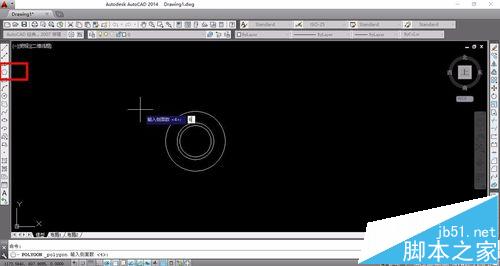

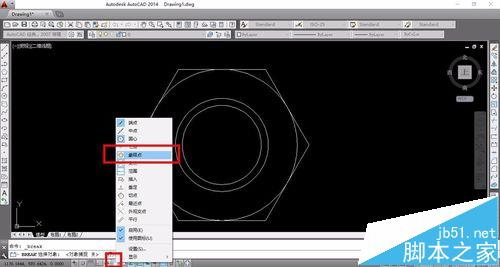

3、点击多边形，输入多边形为6 。（我们先把象限点的对象捕捉打开，也可以通过按shift+右键打开）

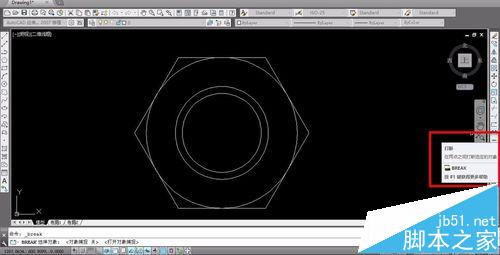

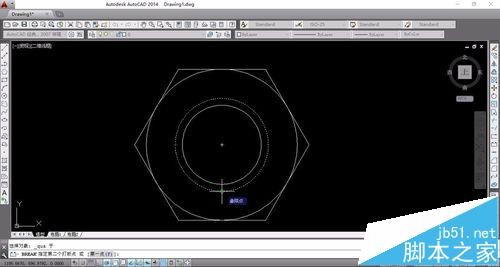

4、然后点击选择打断命令，打断点分别为右边与下面的象限点。

相关推荐：

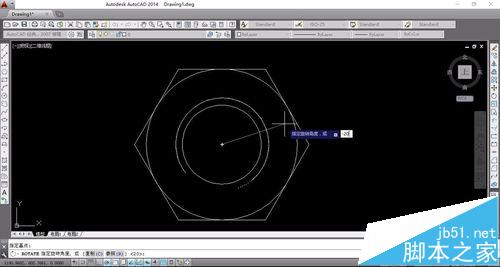

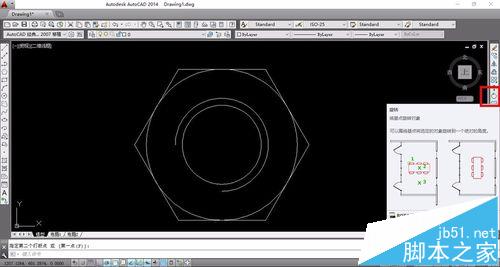

5、点击旋转功能，旋转目标为打断过的圆，然后，旋转角度为20度。

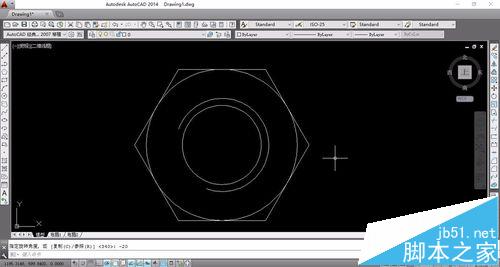

6、最后我们就完成螺母的二维图绘制。点击保存就可以退出了。
