CAD图纸怎么按任意比例缩放?

CAD的缩放命令最常用的是sc，可以输入缩放比例。但是当无法计算需要缩放比例大小时，很多朋友就不知所措了，现在我来分享一下非整数比例缩放的经验。

1、打开天正。以简单的矩形及斜向的线段为例，演示如何将矩形的短边缩放止任意长度、任意角度的线段处。

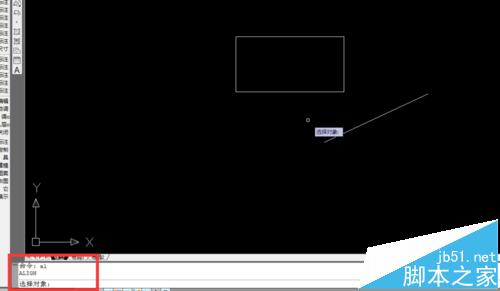

2、输入al命令，下方提示“选择对象”。

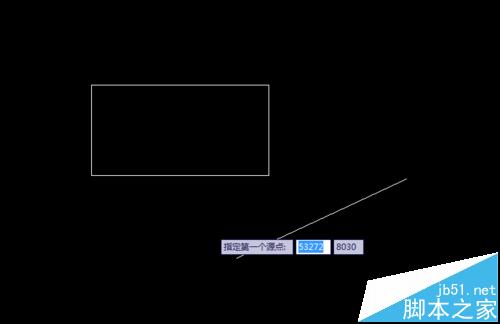

3、选择矩形（即要缩放的对象）。提示“指定一个源点”。

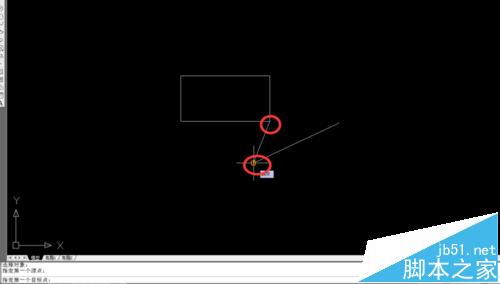

4、依次选择图中圈出的两个点。

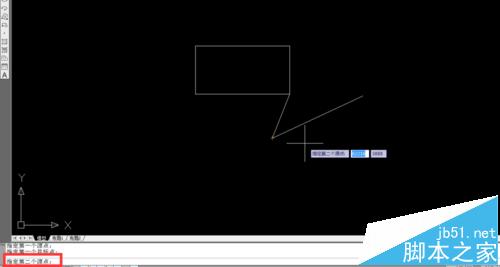

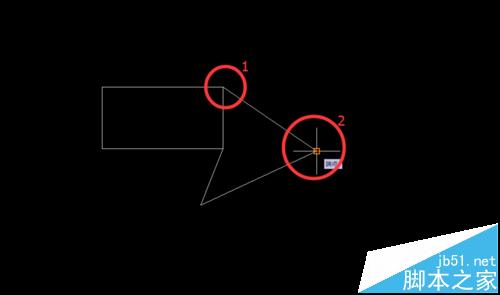

5、提示“指定第二个源点”。依次选择图中圈出的两个点。

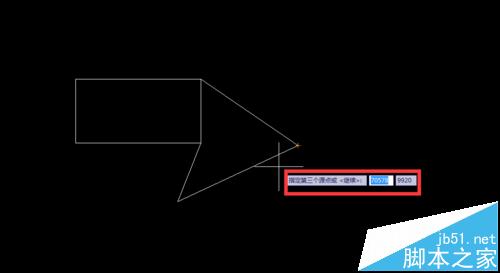

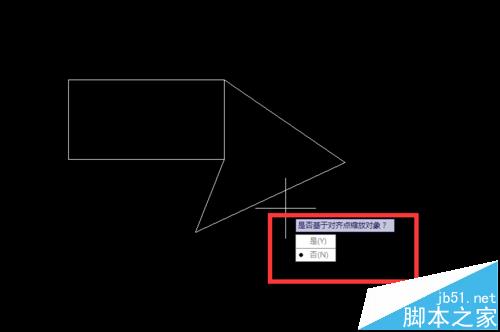

6、提示“指定第三个源点或<继续>”，按空格键，选择继续。然后提示“是否基于对齐点缩放”，选择“是”

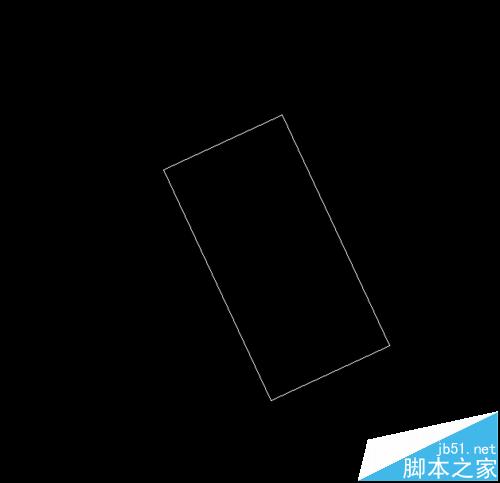

7、缩放成功！不用计算器，不用输入不循环小数，就这么任性地成功了！
