CAD怎么绘制手柄原型图?

该经验为大家分享一篇制作手柄的教程。

1、双击或者右键选择打开你的cad软件，该经验以cad2014为例，其他版本的CAD均可使用这方法。设置好图层特性。

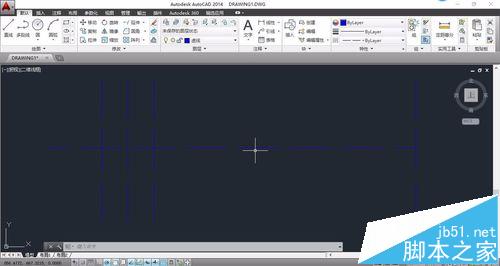

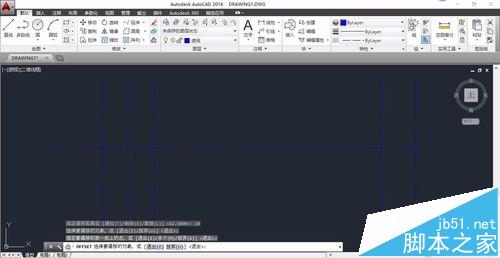

2、绘制水平中心线120mm，竖直50中心线mm。将竖直中心线分别向左向右偏移7.5个单位，向右偏移82.5个单位。将最右的中心线向左偏移10个单位。

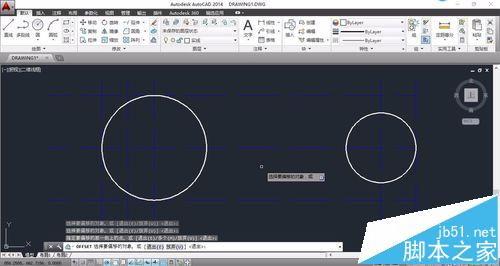

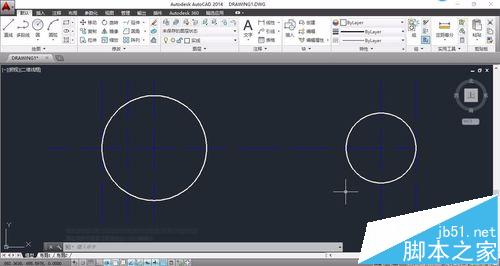

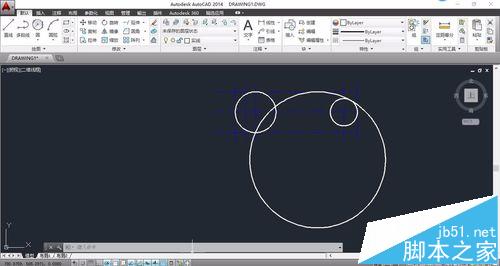

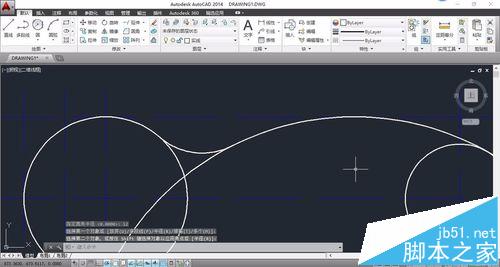

3、绘制2个半径分别为15和10的圆。将水平中心线上下偏移15个单位。使用相切相切半径绘制圆，半径为15mm。

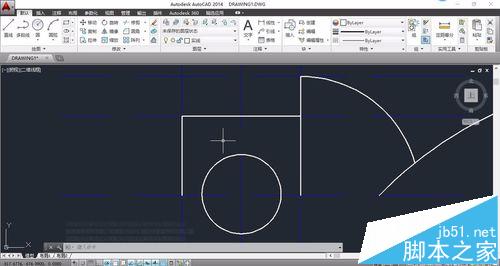

4、绘制圆角，圆角半径为12mm。将水平中心线向上偏移10个单位。绘制3条实线，如下图所示。

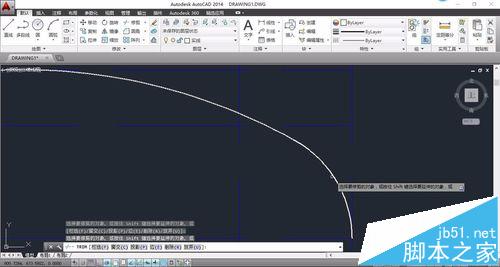

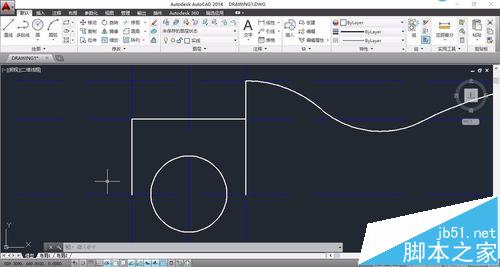

5、绘制半径为5的圆，在中心线的交点处。修剪左边圆部分的线条。修剪右边圆部分的线条，与上一步一样，使用修剪工具。

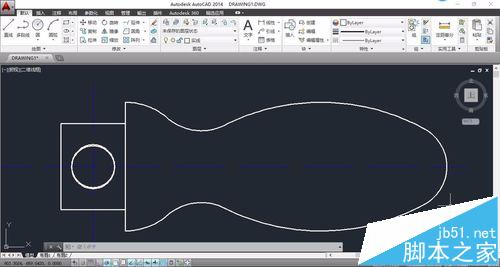

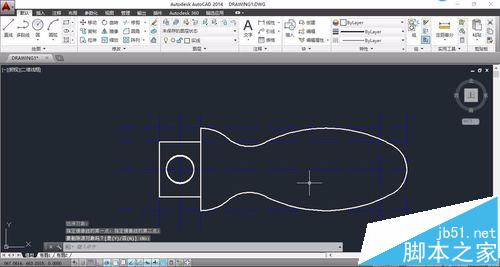

6、镜像所画的线条，就变成一个手柄。删除多余的线条。就完成了手柄的绘制操作。
