天正cad绘图发现墙体不交接怎么办?

做建筑设计时用天正画墙体是最省时省力的，但是常常会有墙体之间不能连接的现象，我来介绍一下自己的经验。

1、打开天正软件

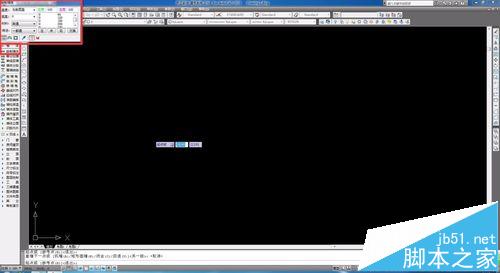

2、选择左侧工具栏“墙体-绘制墙体”

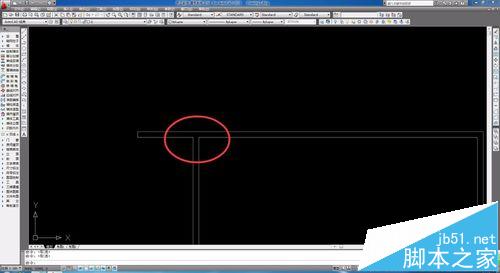

3、正常状态下，墙体相交会自动删除相交线

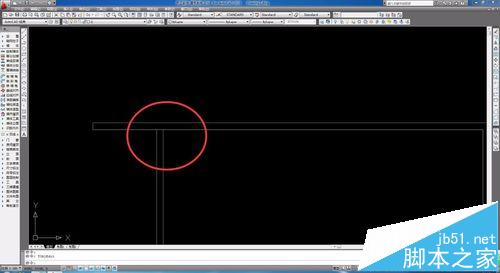

4、墙体之间互相不匹配的情况下则会显示相交线。

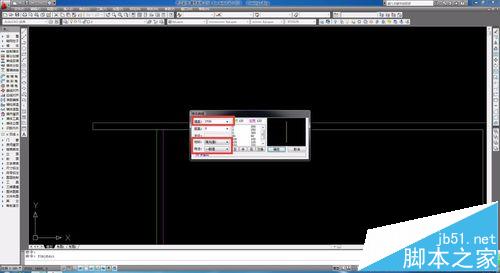

5、双击墙体查看墙体属性，发现是因为墙体性质不同而引起不能连接。可以在属性中编辑使两个墙体属性一直则可。

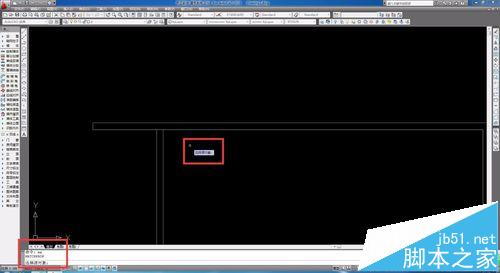

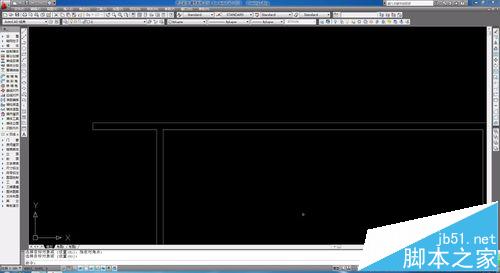

6、或者使用快捷键“MA”，格式刷工具，将不同的墙体进行特性匹配。
