cad怎么测量三角形的边长?

给一直角三角形，知其高和斜边的长度，求其底的长度，不能用数学公式求算，用CAD画图的方法求出,本篇经验将详细说明。

1、首先随便设一下数值，指定直角三角形的高度为520mm，斜边长度为962mm,求底边长度为多少？

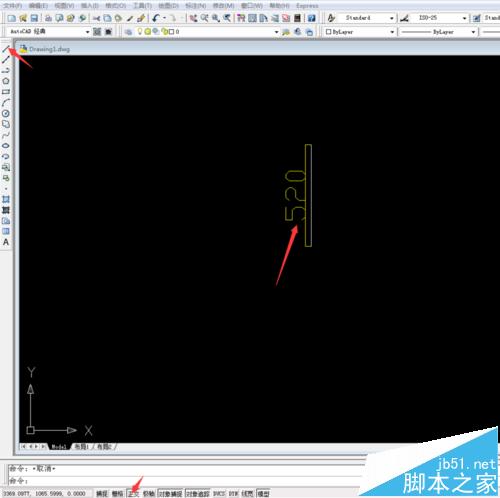

2、打开cad软件，同时，设置正交功能，用直线画一条520mm的竖线。

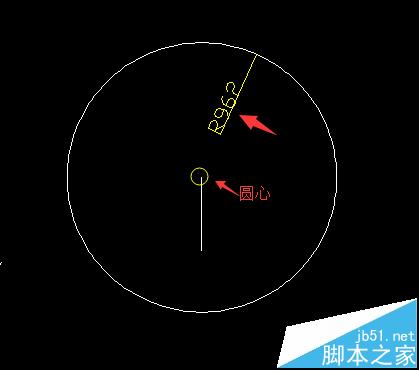

3、点击圆工具，捕捉直线的上端点，画一个半径为962的圆。

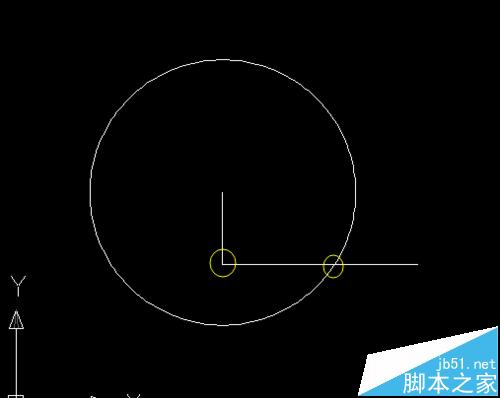

4、点击直线工具，垂直于坚线画一条横线，线要与画有交点。

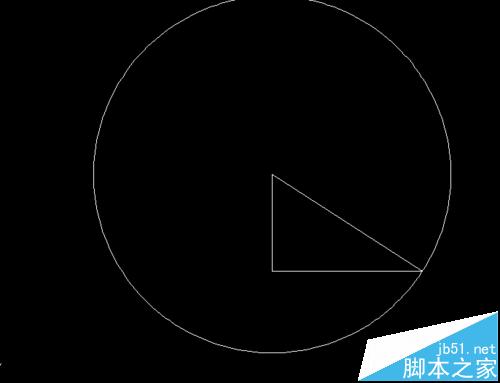

5、用直线工具连接竖线的上端点与横线与圆的交点，用裁剪工具将多余的线条去掉，三角形绘制完成。

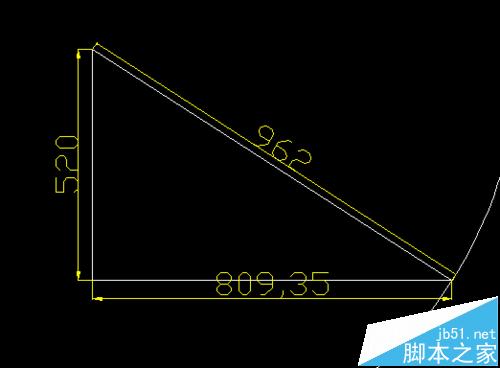

6、现在可以用测量工具，测出底边的长了。不用再用计算器算二次根方了，是不是很方便。

注意事项：

1、横线要与圆有交点

2、善于利用捕捉功能
