cad怎么设置成布满图纸打印?

AutoCAD布满图纸输出的一种设置方法

1、背景:使用CAD2010,一张未知尺寸的图,要尽量布满在610mm的卷筒纸纸上打印（尽量节省纸张，两边少留空白），在CAD中打开此图,目测图宽与长比例约为1：2，因此比较理想的输出尺寸为610X1200

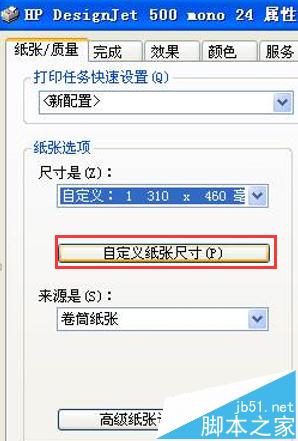

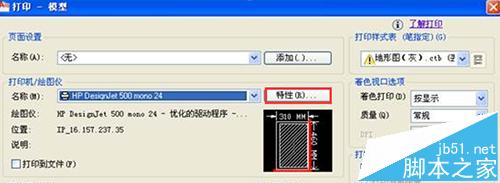

2、点击文件－打印,选择打印机驱动-特性-自定义特性:

3、点击自定义纸张尺寸

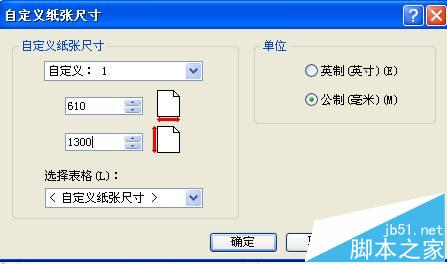

4、自定义纸张尺寸,为确保内容可以打印完整,长度可以设置多一些

5、在”完成”选项卡中勾选”删除页面之间的边距”

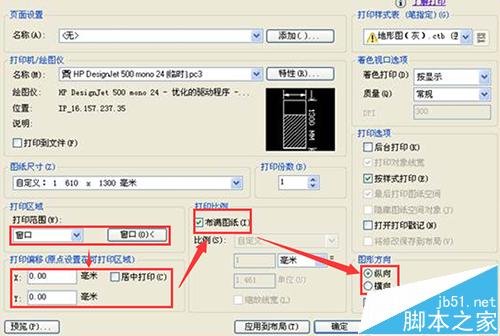

6、自定义特性设置完毕后,回到打印窗口中,需要进行4项设置:

1）打印范围选择“窗口”,将要输出的内容框选

2）X,Y各设置为0,居中打印取消

3）勾选布满图纸

4）图形方向根据图的实际方向来选

7、最终点击确定打印即可。
