CAD怎么创建块和分解块?

CAD操作中有好多相同的图形可以采用“块”来操作，方便快捷！下面以圆环为例讲解

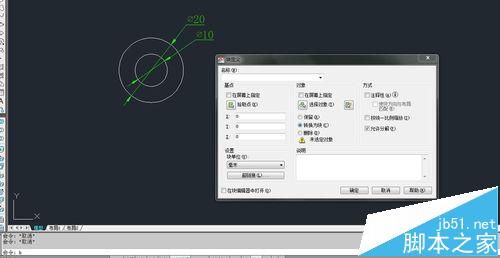

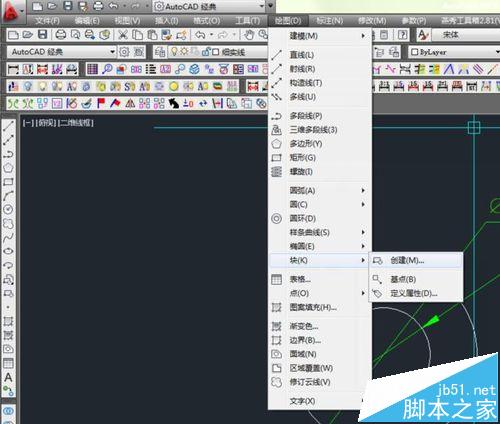

1、绘图——块——创建。或者在命令行输入定义块的快捷命令ｂ

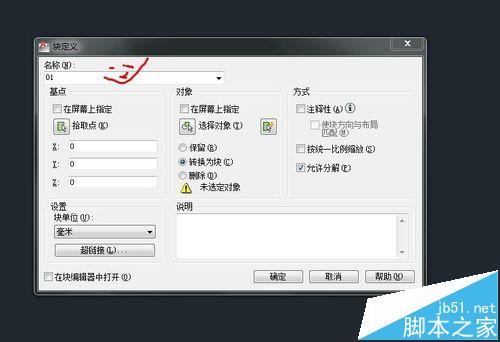

2、填写名称

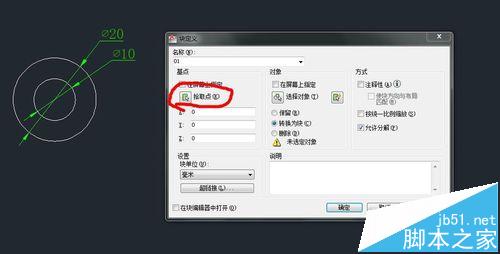

3、拾取基点

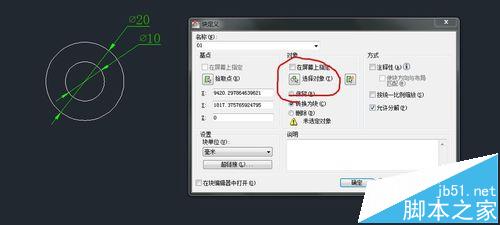

4、选择对象

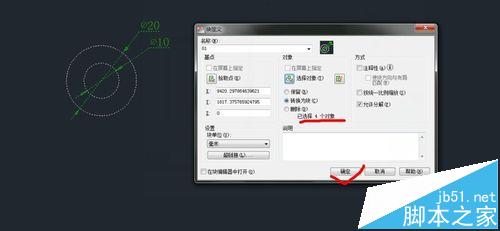

5、四个对象选好，点确定完成块的创建

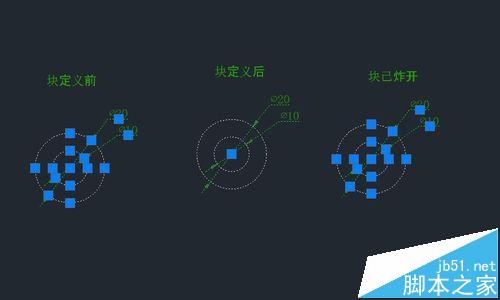

6、块炸开用快捷命令X，或者修改——分解。下面看一下块操作及炸开前后的不同，块是一个整体，选中后只有一个控制点就是基点，拖动该点可以移动快整个块

注意事项：

1、熟练应用CAD软件要经常运用快捷命令，提高速度

2、运用快捷命令b(块定义)和x（分解）

3、与b（块定义）类似的命令是w（写块），大家可以自己摸索一下
