CAD二维图形不共面该怎么解决?

画图一直用AutoCAD2007没有升级，也没安装天正之类的插件，在使用时，由于坐标定义，或者导入图块或引入别人的图形等原因，经常会出现绘制的二维图形不共面问题，对于填充及后期建模都有影响。在这里给大家介绍用AutoCAD的移动工具和扩展工具使二维线共面的两种方法。

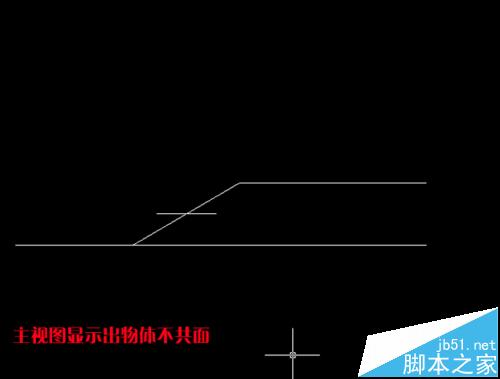

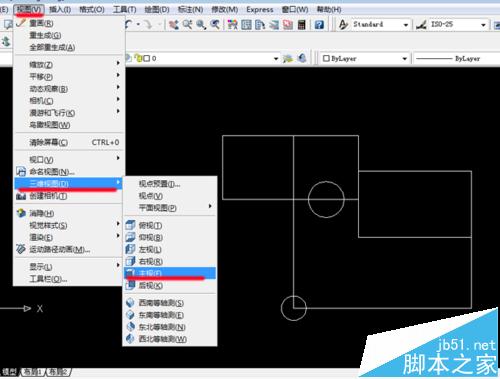

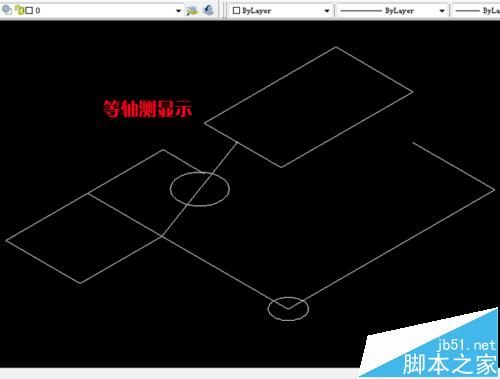

1、打开CAD，本例中平面图形在顶视图看没什么问题，但进入到立面中就发现图形不共面。

方法一：

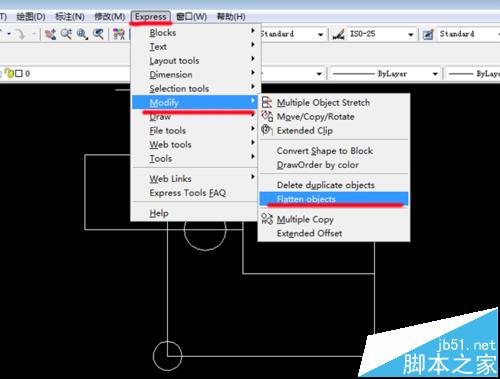

1、利用Express扩展工具将物体放置到同一平面。首先进入顶视图，选择Express扩展工具，选择Modify——Flatten Objects展平物体

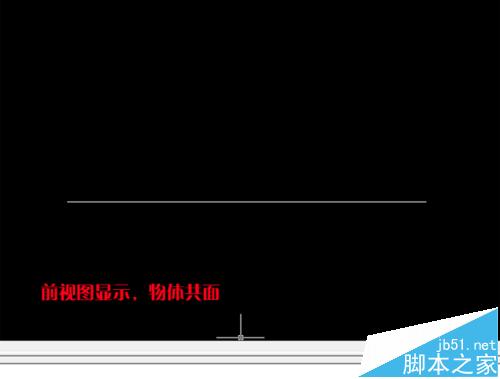

2、 选择物体，确定（确定两次，第二次是确认是否去除隐藏线），完成。在前视图可见图形已经共面

方法二：

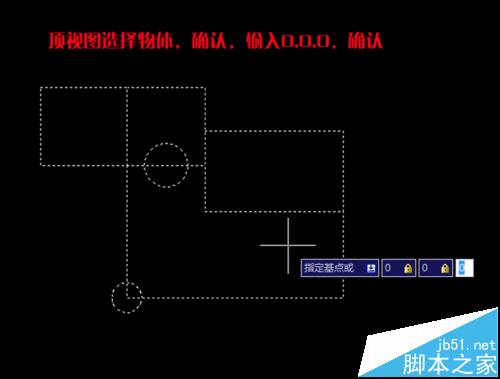

1、使用移动工具实现共面。回到顶视图，首先使用移动工具，选择物体——确认——输入0,0,0（从原点出发）——确认——再输入0,0，1e99（向上移动到正无穷）——确认

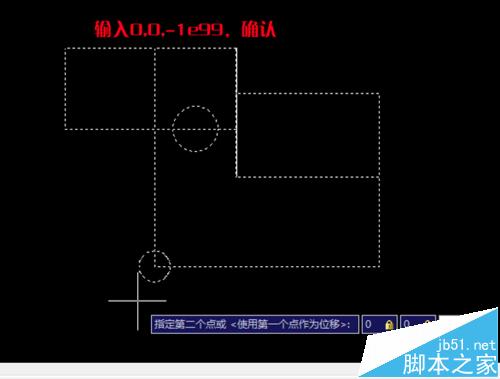

2、再次使用移动工具，选择物体——确认——输入0,0,0（从原点出发）——确认——再输入0,0，-1e99（向下移动到正无穷）——确认

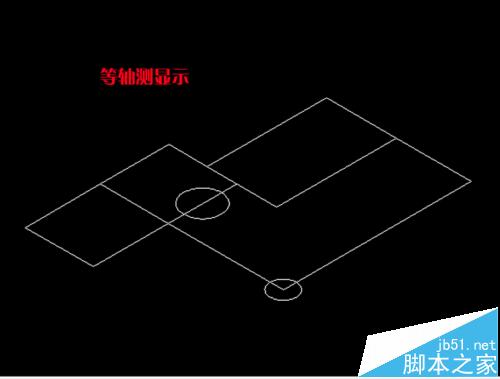

3、再次进入立面视图，可以发现，绘制的二维图形被放置到一个平面上

注意事项：

1、如使用方法二，请安装Express扩展工具，在AutoCAD2007安装时会提示。

2、这两种方法对于三维物体也有效,如图块请先炸开。

3、如果场景中有图块，请炸开后执行。
