CAD中动态块怎么编辑/分解重组?

在使用厨具通2016的时候经常需要自己修改图块，然后保存成自己的常用尺寸。本文介绍如何修改并保存动态块。

一、修改动态块

1、先从“图库面板”中插入所需设备的图块

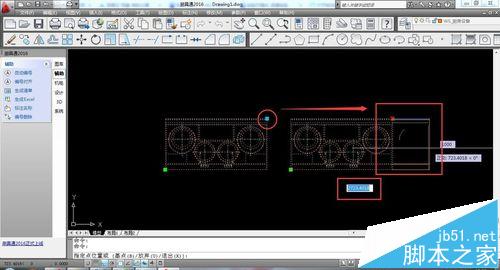

2、点击动态块的“蓝色的基点“可”输入尺寸“或”直接拖拽“调整尺寸

3、回车确认后即可得到修改尺寸后的图块，因为是动态块所以只有方形得到拉伸，圆形不会跟着变形

二、分解再重组块

1、动态块是不能直接被保存的所以需要先分解再重组块。选择图块，点击“分解”

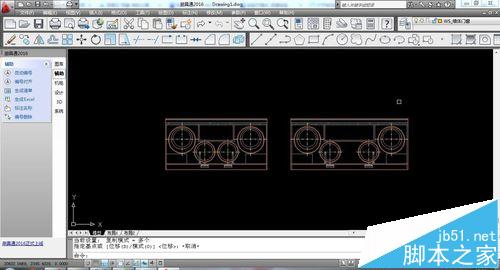

2、回车确认后就得到被分解的图块，在选择图块就发现图块变成了零件

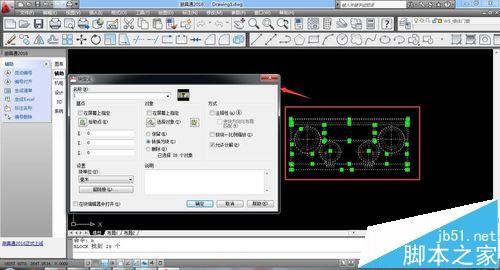

3、下面进行块重组，选择需要组成块的设备零件，然后输入快捷键B，再回车弹出块定义窗口

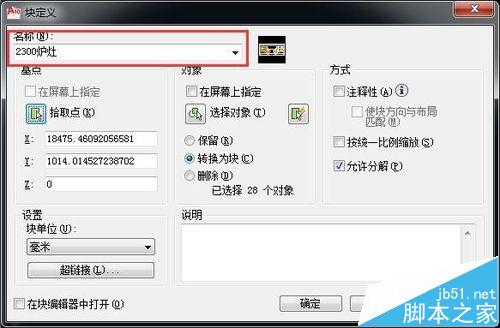

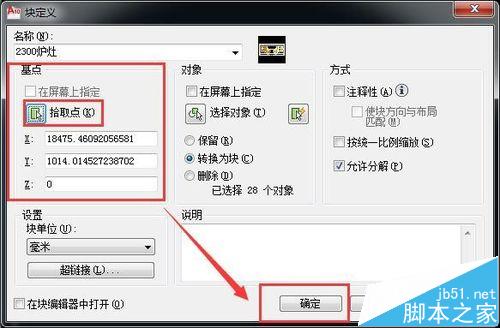

4、输入块名称---然后通过“拾取点”选择块的机电，一般选择设备背面，这个设备在左下角---然后点击确认

注意事项：

1、厨房设备复杂，每个厂家的产品尺寸差异巨大，需要自己调整设备图块的尺寸

2、调整后的设备与我的图库中的产品相关联，并修改我的图库中的产品参数就生成了新的产品图库

3、将产品图块保存在我的图库中便于筛选和下次使用
