CAD打印图纸时怎么设置线宽及颜色?

很的人在CAD设计完成后，在打印输出时出现颜色和线宽设置不对，现将打印设置的相关选项进行设置

1、打开CAD软件

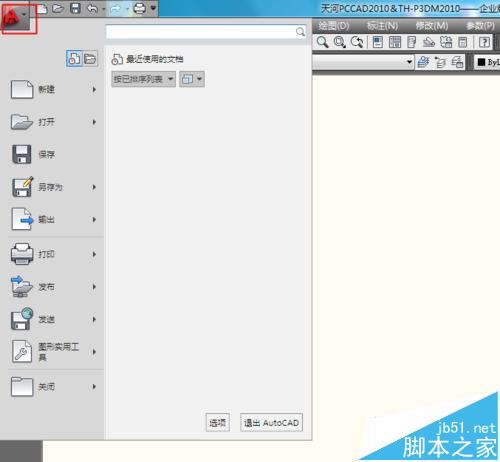

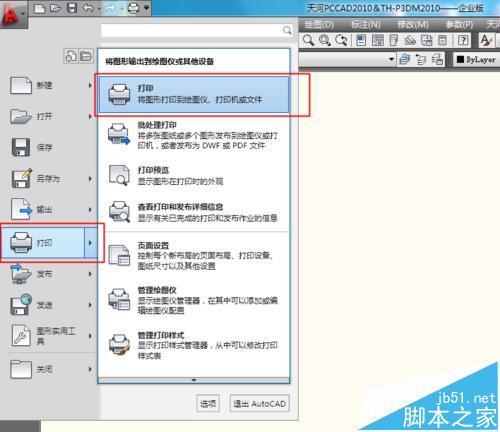

2、点击图示位置出现菜单选项

3、选择打印选项

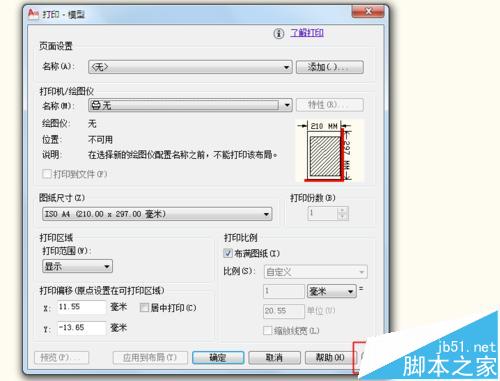

4、打印窗口打开后点击 >展开窗口

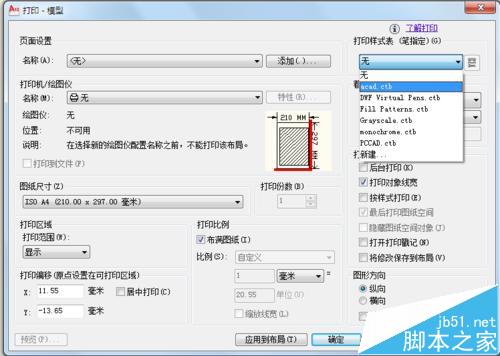

5、在展开窗口中打印样式表中选择acad格式

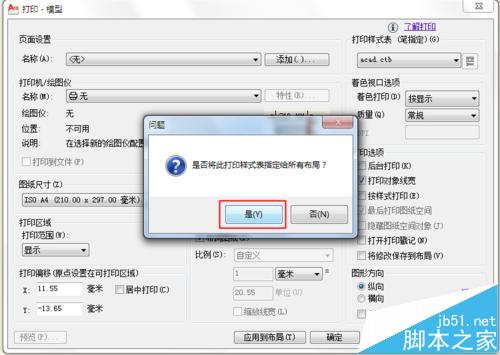

6、是否将此打印样式表指定给所有布局，点击是

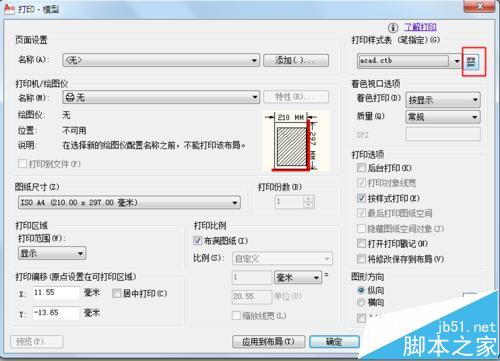

7、点击图示位置进行编辑器

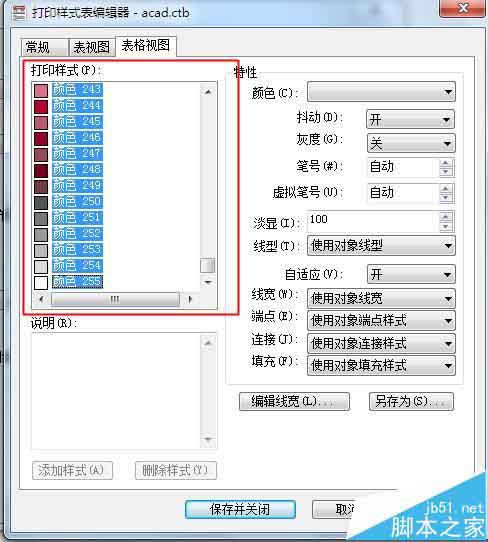

8、在打印样式中，颜色全选

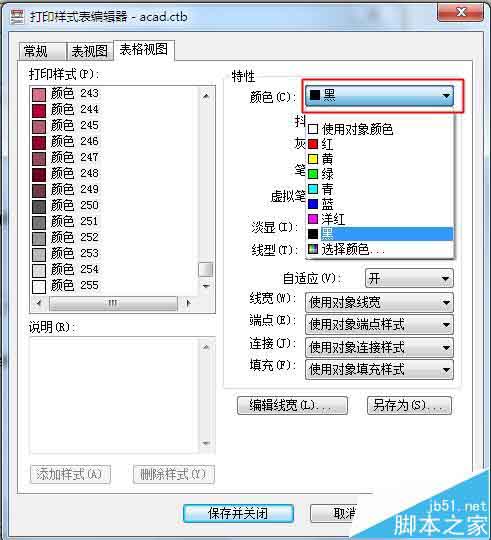

9、特性颜色中先黑色

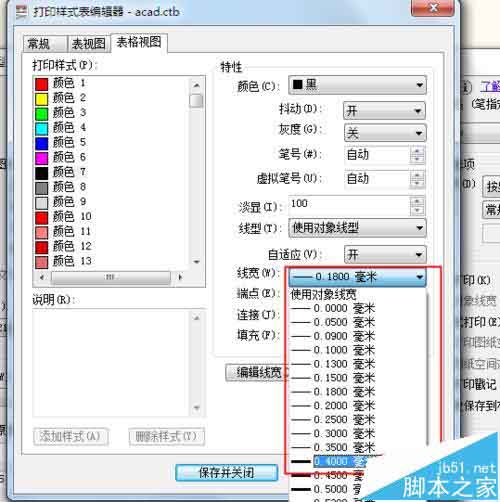

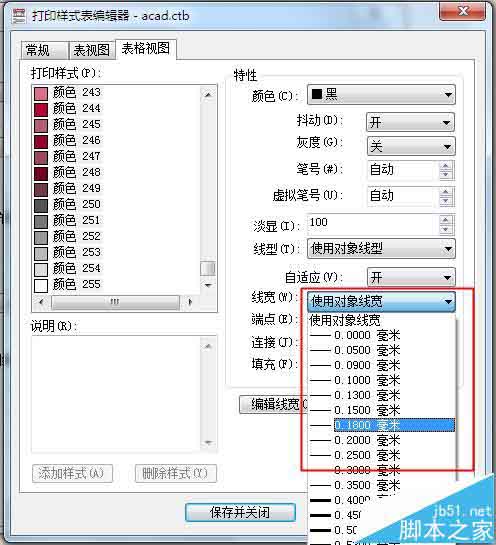

10、线宽选择0.18毫米，这是细线的线宽，可根据情况适当调整

11、在打印样式中，选择黑色（粗线）

12、线宽选择0.4毫米，这是粗线（轮廓线）的线宽，可根据情况适当调整

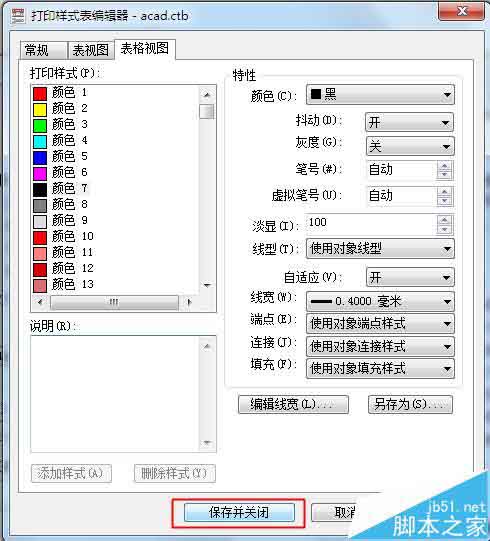

13、点击保存并关闭

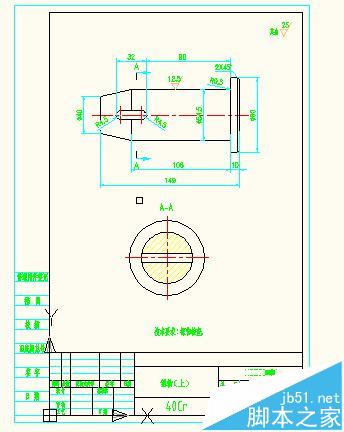

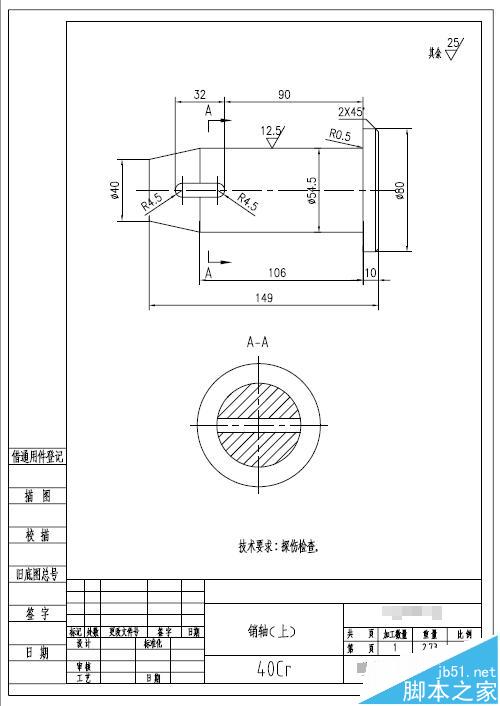

14、现在可以正常打印了，下图为打印前后的对比
