CAD怎么计算图形面积? cad计算图纸面积的两种教程

众所周知，CAD是一款实用的制图工具，常用于建筑图纸设计，室内设计，很多工程相关职业都要会使用CAD制图，要会看懂CAD图片。那么给你一张室内设计图，你会用AutoCAD工具来测量面积吗?CAD怎么算面积?下面，我们就一起来看看CAD计算面积图文教程详解。

一、查询命令

1、CAD各个版本操作基本一致，这里以CAD2014为例。对于简单图形，使用简单的查询就能搞定。具体方法是，打开cad图形，在菜单栏，点击“工具”。

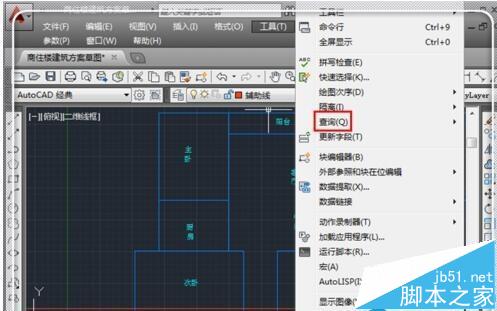

2、调出工具选项，用鼠标指着“查询Q”，激活查询命令。

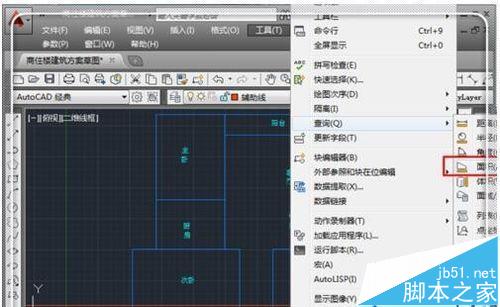

3、弹出查询的更多功能选项，点击“面积”。

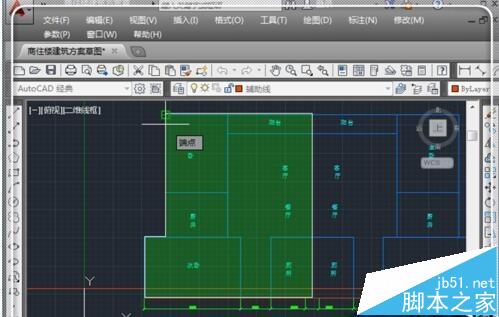

4、这时候使用鼠标拾取需要查询的围成面积的各个关键点。

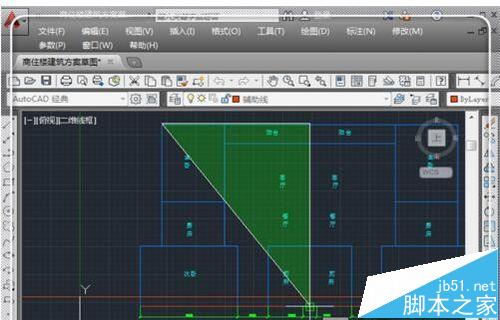

5、拾取各个点，围成一个 封闭图形。

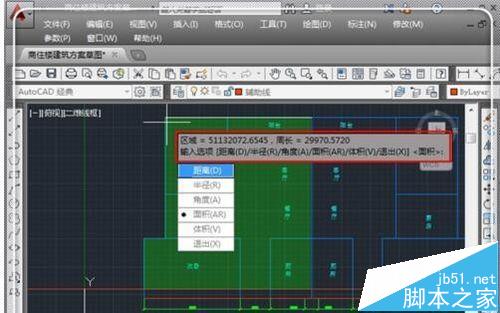

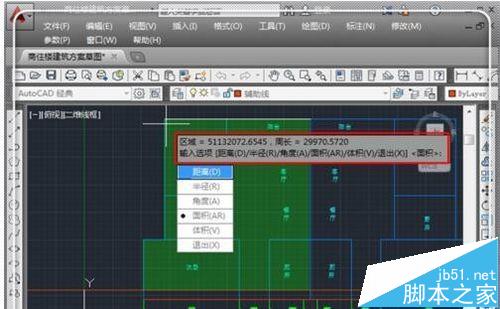

6、点击“回车键”，这时候就直接弹出面积信息，这里的面积一般是以mm为单位的，所以要转化成自己习惯的平方米，小数点向左移动6位即可看出面积。

二、复杂图形的面积查询

1、对于简单图形，按照刚才的方式查询感觉差不多，但是对于不规则的多边形，拾取点将会花费很多时间，这样效率低下，这时候如果觉得费时间，可以创建面域，然后点击“工具”——“查询”——“面积”中进行查看。
