CAD怎么使用命令给实体旋转加厚绘图?

AutoCAD三维实体造型功能已经出来了许多年了，它的实体创建相对于其它三维软件要死板一些，需要注意的地方要多些，而且没有可以返回设计树修改的功能。这里主要讲一下用实体旋转加厚来绘制图形，以下图的一个碗为例。

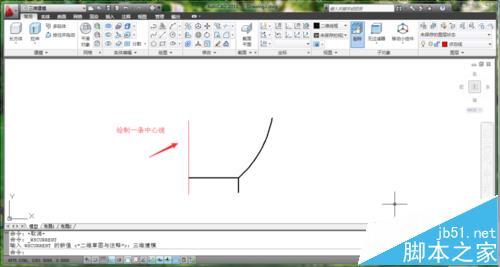

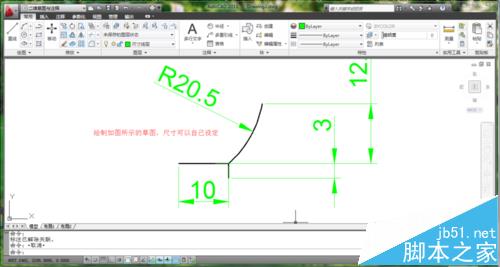

1、随意绘制一个碗边缘的形状，尺寸可以自己设定，尽量让轮廓相似。图中是我简单的设计的一个尺寸作为参考。轮廓绘制完成后再绘制一条中心线，如图所示。

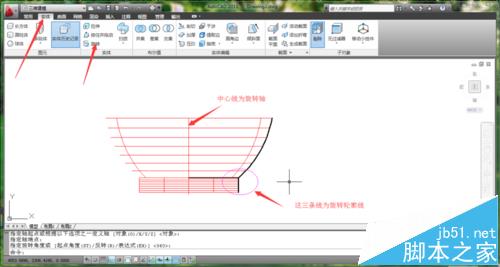

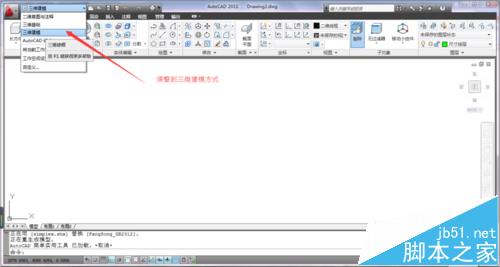

2、将工作空间调整到三维建模，操作如图。选择旋转命令，选择前面绘制的轮廓线为要旋转的曲线。选择中心直线为旋转轴，生成如图所示的效果。

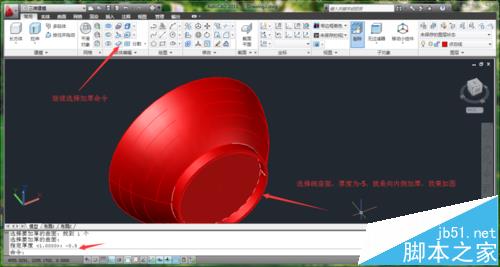

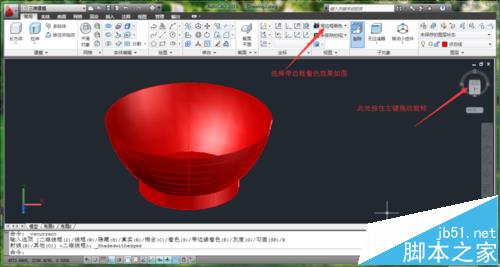

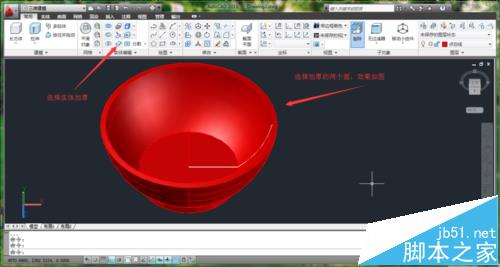

3、选择视觉样式为带边框着色，则生成实体颜色显示。选择实体编辑中的加厚命令，选取碗侧面和底面，进行加厚，完成后继续选择加厚命令，选取碗座面向内侧加厚。效果如图所示。

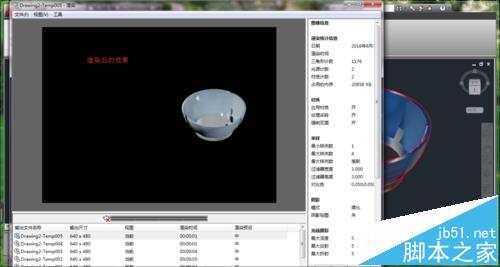

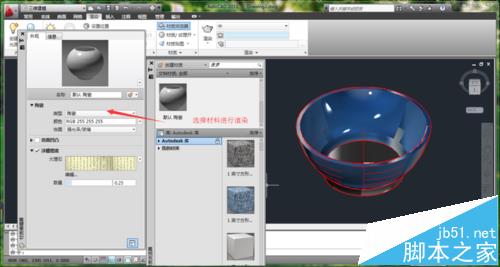

4、选择渲染，打开材质浏览器，选择材料为陶瓷，对碗进行渲染，结果如图。

注意事项：

在实体加厚过程中，输入厚度为正则向外侧加厚，输入数值为负则向内侧加厚。
