cad中怎么设置并导出高像素的jpg图片?

今天我们来看看说明一下，要如何编辑高分辨的图片设置步骤。

1、首先，打开打印窗口，在“打印机/绘图仪”点击下拉按钮选择“PublishToWeb JPG.pc3"，然后点击此显示框条的右边的"特性"按钮。

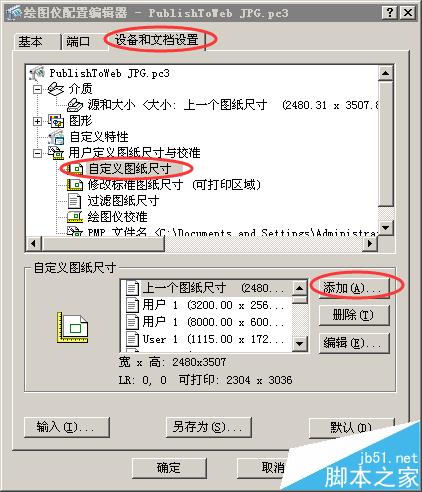

2、然后进入此界面内选择第3项“设备和文档设置”，在下面菜单中点击“自定义图纸尺寸”，在下面显示的自定义图纸尺寸中点击“添加”选项。

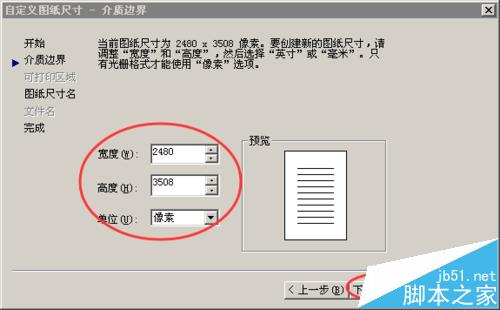

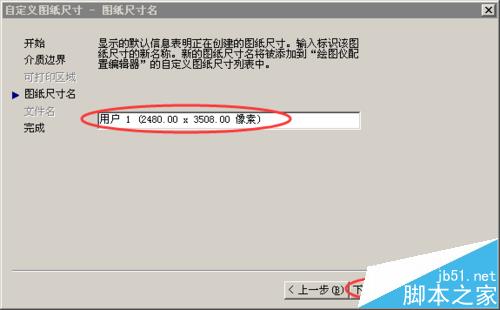

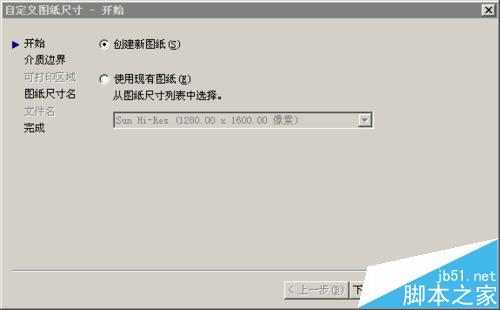

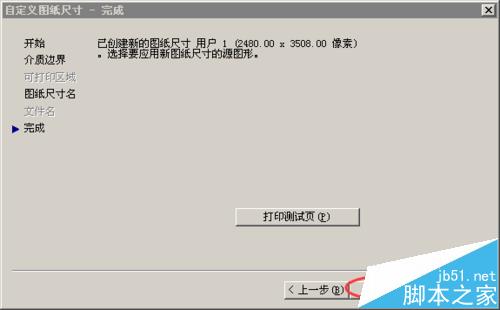

3、出现“创建新图纸”，点击下一步，输入自己要定义的图纸尺寸，以“像素”作为单位设置，之后再点击下一步操作，弹出的窗口是文件名，按照自己的习惯可以另外设置名称，点击完成就可以了，但是自己要记得所创建的名称。

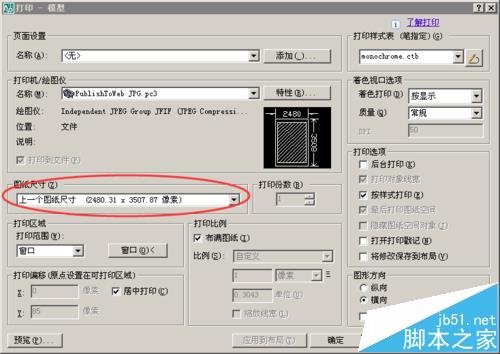

4、最后就是，在转化为jpg图片的时候，在“图纸尺寸”选项中，点击下拉按钮找到前面设置保存好的像素名称，再框选转化内容就可以了。

注意事项：

可以在图纸转换为jpg图片之前就先设置好，保存下来，更方便日后的操作使用。
