CAD怎么使用环形阵列复制图形?

 CAD是一款工程图绘制软件，里面有很多好用的操作功能，如果能够熟练应用，将会提高我们的工作效率，节省时间，起到事半功倍的效果，下面我们来看看CAD如何进行环形阵列复制。

1、打开Autodesk CAD2015，进入其工作界面，如图所示：

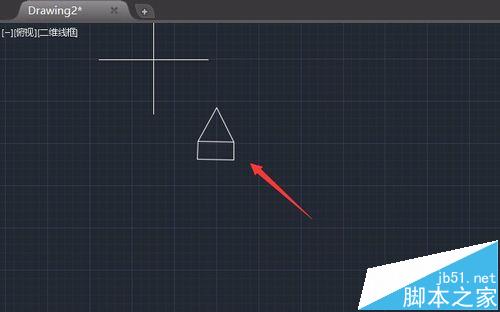

2、在视图区先绘制一个复制的对象，如图所示：，

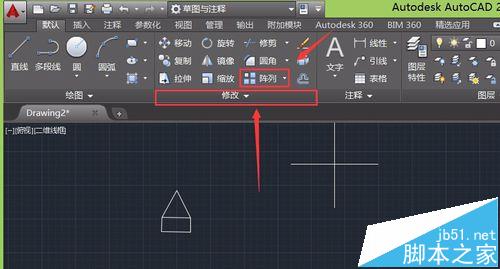

3、在上面的菜单区找到修改里面的阵列菜单，如图所示：

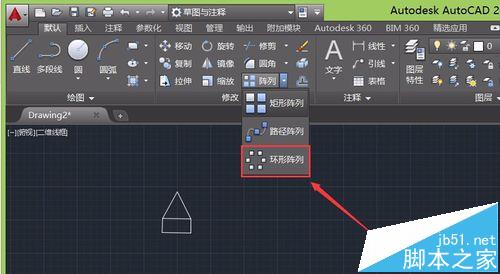

4、点击阵列后面的三角，在下拉菜单里找到环形阵列选项，如图所示：

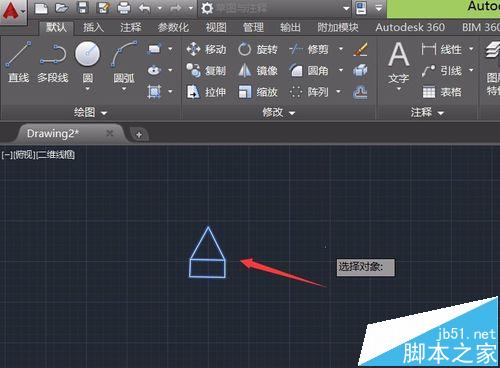

5、点击环形阵列选项后，在视图选择复制的图形，如图所示：

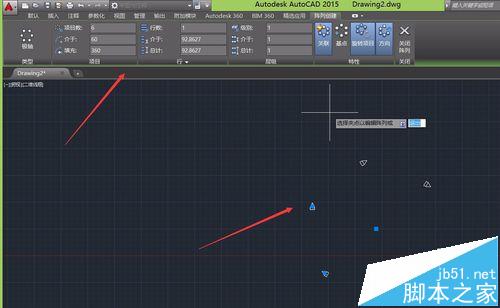

6、选择复制的对象后，按下键盘的空格键，在视图里用鼠标左键，选择一个基点，上面的菜单出现阵列创建修改界面，同时视图区出现了复制出来的图形，如图所示：

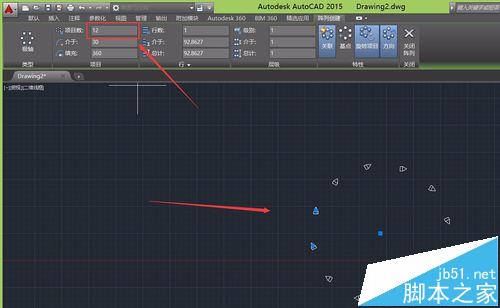

7、在上面的创建去修改项目数为12，视图区里就复制出来了12个图形，该图形是围绕鼠标点击的基点为圆心复制的，如图所示：

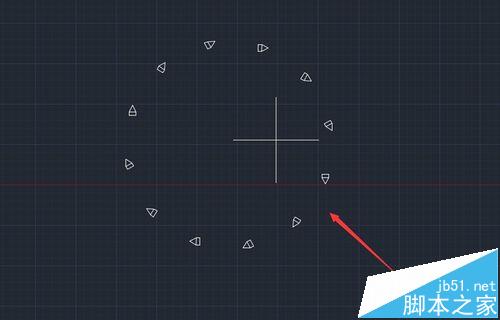

8、按下键盘上的空格键，环形阵列复制就操作完成了，最后的图形如图所示：
